培训资料:门禁控制器常用的通讯和组网方式有哪些? RS485联网型门禁控制器和TCP/IP网络型门禁控制器的区别和优缺点?

2016-09-12 17:53 工程服务 已读
门禁控制器的常用的通讯方式有: RS232 RS485/RS422 TCP/IP 等方式

RS232方式:
是指单台控制器 通过 RS232串口通讯协议 和 计算机串口相连 进行点对点的管理。
RS232通讯方式,最远的通讯距离是15米(该距离内通讯稳定),我公司建议3米以内最为稳定。如果需要延长,请延长九针口(串口)中的 2、 3、 5 号线。虽然,有时候15米以上测试好像也可以通讯,但是不稳定,抗干扰能力差,不建议这样做。新款的笔记本一般没有串口,需要购买 USB串口转换器来实现。

RS232 每个串口只能实现和一台控制器的通讯。

RS232通讯方式的传输速率(俗称 波特率)常见为 9600,传输的速度为每秒钟十几条指令,市面上还有一些公司的控制器的波特率为 2400 4800 19200 38400,波特率越大,传输速度越快,但稳定的传输距离越短,抗干扰能力越差。

RS485/RS422通讯方式
RS485通信:半双工通信。(同一条数据线可发送或接收指令,但同一时间只能单独执行发送或接收指令)市面上大多采用此通信方式
RS422通信:全双工通信。(两组数据线通信,一组负责发送指令,一组负责接收指令,同一时间即可发送指令也可接收指令)此通信方式市面上应用不多。

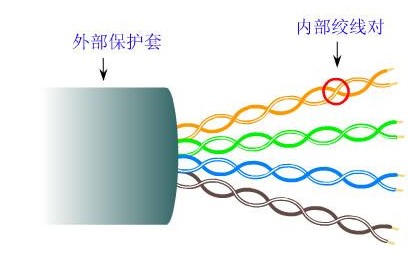

可控制多台控制器,通过RS485/RS422通讯总线(TX+、TX-或RX+、RX-两两之间必须用双绞线),双绞线如下图。将控制器通过手牵手串联的方式,一根总线接到RS485/RS422转换器(集线器)上,再接到计算机串口上,实现一台计算机(软件)对多台控制器的管理和通讯。



通讯距离:
最远的控制器到计算机的连线理论上的距离是1200米,建议客户控制在800米以内,能控制在300米以内效果最好。如果距离超长,可以选购 485/RS422集线器(延长器)延长通信距离。

备注:选购集线器最多增加3级联网


负载数量:
即一条RS485/RS422总线可以带多少台控制器,这个取决于 控制器的通讯芯片和RS485转换器的通讯芯片的选型,一般有32台、64台几种选择,这个是理论的数字,实际应用时,根据现场环境,通讯距离等因素,负载数量达不到指标数,“互信互达”控制器和转换器按32台设计,实际建议客户每条总线控制在16台以内。如果有几百上千台控制器,请采用 多串口卡 或者 HXHD485/422HUB来解决。坚决禁止使用无源RS485/RS422转换器,无源RS485/RS422转换器成本只有十几块钱,虽然标称负载数量是32台,实际应用中可能5台都带不起,也没有防雷击 防浪涌设计等。

TCP/IP 通讯方式
TCP/IP 通讯协议是当前计算机网络通用性标准协议,具备传输速度快,国际标准,兼容性好等优点。
控制器的接入方式,和局域网的HUB和计算机网卡的接入方式一样。

通讯距离:
在小型局域网内,可以通过HUB的级联延长通讯距离,每一级的通讯距离达100米,可以级联多级。而且在大型局域网可以通过 光纤 无线 等多种方式延长到很远甚至多少公里,甚至跨城市,也可以通过互联网数千公里的联网都可以。

负载数量:
理论上没有限制,HUB可以级联,成千上万台控制器组网都没有问题。

其他通讯组网方式
除了 RS485/RS422总线方式及 TCP/IP通讯方式外,有极少数公司还采用了无线GSM(短信)等方式组网,这些方式用得很少,有优点也有缺点,产品之间的互换兼容性不好,技术不普及,这里就不介绍了。

RS485控制器和TCP控制器的优缺点比较

RS485控制器的优点:
成本比较低廉,单独组网,不会受到其他设备的共用网络的干扰。

RS485控制器的缺点:
组网数量有限,一般在1000台以内最多,设备越多网络越复杂,受到干扰越大。组网范围有限,一般只能在几百米范围内。

TCP/IP 控制器的优点:
采用国际标准的流行通讯协议,先进性和性能都比较好,好多年都不会被淘汰。组网数量无限制,组网范围广,可以跨地区,甚至跨国界。
通讯速度快,适合过万人,过百门的门禁系统。通讯质量稳定,不容易受到外界干扰。如果用户已经有局域网等网络可以不用重新铺设网络,利用现有网络组网。

缺点:
成本会稍高于RS485控制器。

总结:
据2007年统计,TCP控制器相对485控制的销售比例是 3:7 ,中高端 高端用户 倾向于使用TCP控制器,潮流和趋势也是TCP控制器的用户越来越多,估计几年后,这个比例会倒过来。无线门禁的联网方式还不成熟和稳定,存在着诸多政策和干扰问题,应用比例还很小。
