读卡器维根编码接口输出

非接触IC卡，又叫 射频卡，感应卡，感应式IC卡。
其中，我们把只读卡（只能通过读卡器读出卡号（ID号），而且卡号是固化的（不能修改），不能往卡的分区再写数据，这种非接触卡，我们简称ID卡。EM（芯片厂家）的ID卡拥有ID卡绝对的占有率，性价比最好，所以又叫EM卡，或者EM ID卡。

可读写的非接触IC卡，市面上绝大部分产品选用的是 Philips 的 Mifare 1 芯片（有人简称M1），所以，我们叫他 Mifare 1卡，或者 Mifare 卡，或者叫 M1卡。还有些卡 例如 Ti Logic等卡片，市场占有率很低，这里就不介绍了。

Mifare 1卡，其中ISO1443 TYPE A 格式应用最为普及，广泛用于 门禁 考勤 消费 等一卡通场合。TYPE B格式用于身份证 地铁公交卡等一些场合。

ID卡和Mifare卡已经占据了非接触IC卡90%以上的份额。

Mifare 卡的容量 最常见的是 1K 字节（FF）的，（也有 4K字节的，在中国用得还不多这里就不介绍了）
1K 字节的Mifare 1卡，一般分为 16个应用区（0-15区），每个区可以分别加密用于不同的一卡通场合。每个应用区有4个 块（0-3块），每个块有16个字节。0应用区，即使加密了，他的0块也是可以读的，是固化的，不能修改的，其中表示卡的序列号的是5个字节，门禁的Wiegand26国际标准会用其中的3个字节做为卡号。


感应卡根据外形分为 厚卡 薄卡 异形卡。

厚卡：价格比较便宜，耐用，厚度较厚放在钱包里不如薄卡方便，适合放在可佩戴的工作证里。86mm*54mm*1.8mm
厚卡 卡面上印刷了卡片固化编号后三字节转换成10进制8位卡号



薄卡：和普通信用卡的规格大小厚度一样。86mm*54mm*0.76mm

做成钥匙扣形式的异形卡，也有做成手表 纽扣 等款式的异形卡。
根据读取卡片的类型不同，读卡器分为 ID读卡器（EM读卡器），Mifare 1读卡器（M1读卡器 Mifare读卡器 IC卡读卡器）
统称，非接触IC卡读卡器，射频卡读卡器，感应式IC卡读卡器。
读卡器的读卡器距离一般在 4-16厘米之间，Mifare卡相对ID读卡距离要短一些。

密码键盘读卡器：有些读卡器不但带wiegand26卡号输出，同时还带键盘的wiegand26输出，适合用于 卡+密码 的门禁场合。

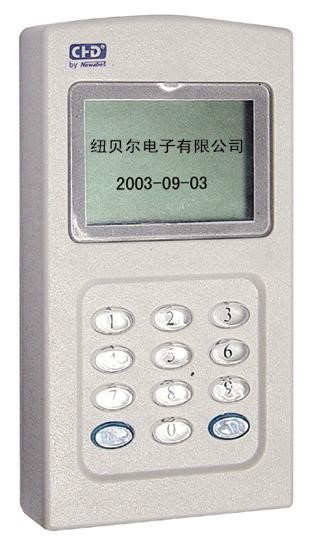

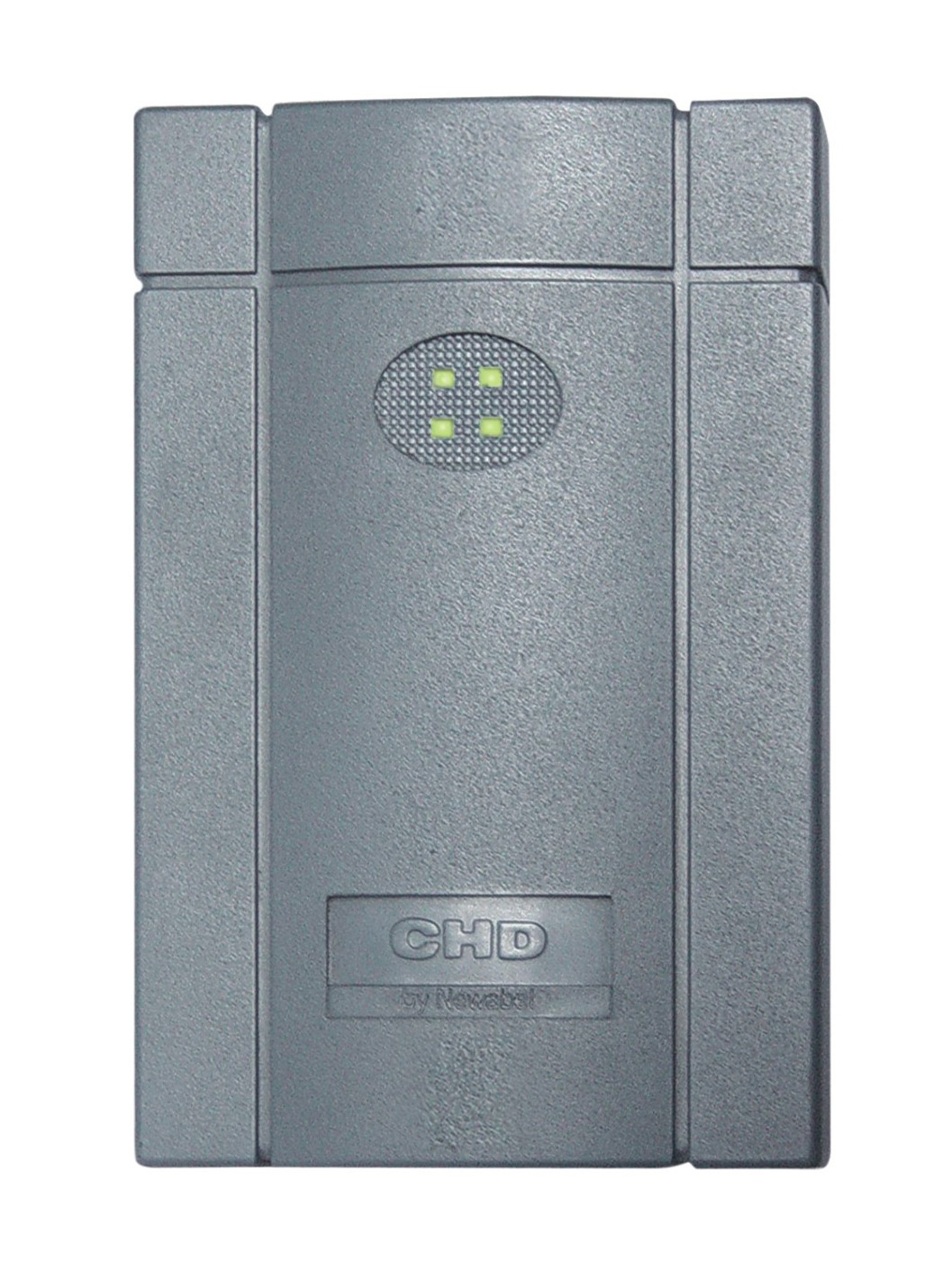

常见的读卡器款式：

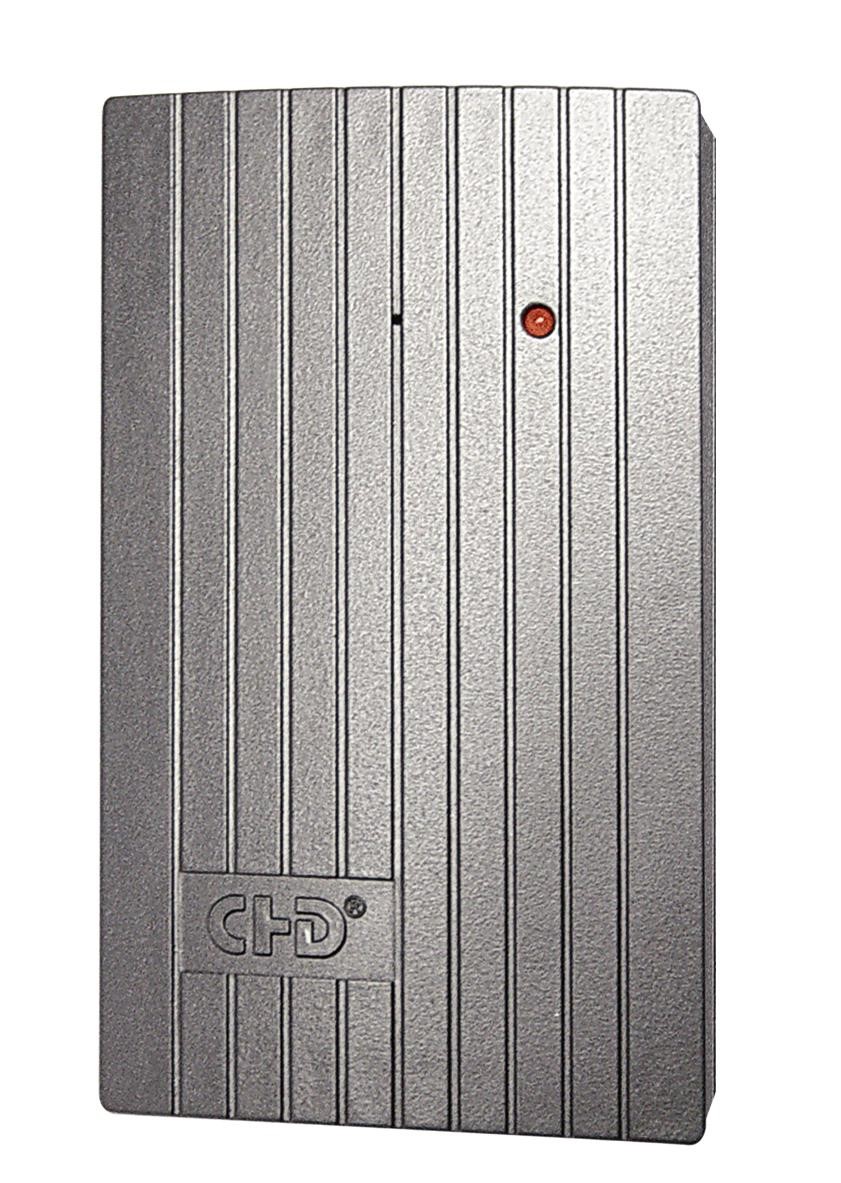

普通读卡器：

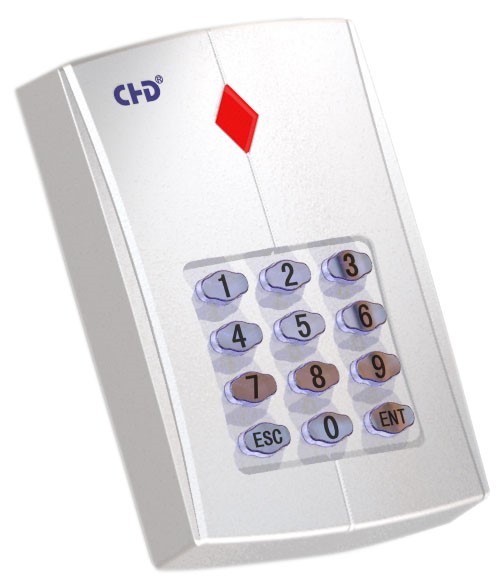

密码键盘读卡器：


中、长距离读卡器







什么是长距离读卡器？
中、长距离读卡器就是读卡感应距离比较长，一般不用于门禁，而是用于停车场的场合。
长距离读卡器必须配合相应的卡片，其中无源卡（卡片内部没有电池）中距离读卡器一般读卡距离一般在50-90厘米。有源卡（卡片比较大而厚，内部内置了电池，需要定期更换电池。）长距离读卡器的读卡距离3-10米。主要用于物流 高速公路收费等。

维根编码接口
维根编码协议包括26位，34位，42位等不同的格式。以26位格式为例， 共由26位二进制数组成， 第0位和第25位是校验位， 中间24位是数据位。第0位是第1位到第12位数据的偶校验位， 第25位是第13位到第24 数据的奇校验位。其它格式与26位类似， 只是数据的位数不同。
带维根编码输出的读卡器通过两条数据线DATA0和DATA1输出编码信号。如下图所示， 在正常情况下，DATA 0和DATA 1均为高电平， 而在有数据输出时产生 隔为2m s， 宽度5O uS的低电平脉冲， 输出卡号。DATA O和DATA 1分别输出卡号二进制编码的O和1。

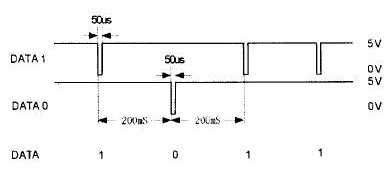

wiegand协议时序图
