培训资料：什么是门禁控制器？门禁系统的如何分类？门禁系统的原理是什么 ?门禁系统的组成部分是什么？ 什么是门禁一体机？
什么是门禁控制器？
门禁控制器是门禁系统的核心数据处理和存储部分，是门禁系统的灵魂。
按照每台控制器控制的门（独立）的数量可以分为：单门控制器 双门控制器 四门控制器 八门控制器
控制器根据每个门可接读卡器的数量分为：单向控制器 双向控制器
如果一个门，进门刷卡，出门按按钮，控制器对于每个门只能接一个读卡器，我们叫单向控制器。
如果一个门，进门刷卡，出门也刷卡（也可以接出门按钮），每个控制器对于每个门可以接两个读卡器，一个是进门读卡器，一个是出门读卡器，我们叫 双向控制器。
备注：如果双向控制器，只接进门读卡器，出门不接出门读卡器（端口闲置），出门接出门按钮开门。相当于单向控制器的功能也是可以的。
备注：这里要区分一个“双开门”的概念，有些门 即可以推开又可以拉开，叫即可内开又可以外开，这个跟门禁控制器的分类无关。还有一个“双扇门”的概念，有的门，例如公司大门的玻璃门，由左右两扇门组成，只是每扇门上装一把电锁，两把锁并联到一个控制器上的一个门的继电器上即可。不用采用双门控制器，只需单门控制器就可以控制这个双扇门了。
有些客户提出来能不能一个读卡器接线口，并联接两个读卡器。从理论上来说，是不行的，两个读卡器同时上传会造成某些读卡不正常（特别门禁做考勤用，采用此方法及可能刷卡后无记录产生），读卡记录无法分辨是进门记录还是出门记录。
门禁系统根据和计算机通讯的方式分为“非联网型门禁”和“联网型门禁”
非联网型门禁系统：不能和计算机通讯，门禁权限的设置在本机的键盘或者母卡就行设置。
非联网型门禁系统的组成部分：
独立型门禁机（含读卡和控制）+ 开门按钮 + 电锁 + 电源 + 感应卡
有的还可以外接一个读卡器实现进出门都刷卡。
市面上常见的一款独立型门禁机
独立型门禁系统的优点：价格比较便宜，无需计算机知识的装修人员都可以安装。
独立型门禁系统的缺点： 安全性较差，因为控制电锁的继电器就在一体机内，不法人员无需太多专业知识就可以通过短路或者破坏独立型门禁机来进行开门，甚至有些通过强磁铁都可以吸开独立型门禁机内的继电器从而打开电锁。设置卡的权限相当不便捷，如果一个公司有多个门需要门禁时，需要挨个设置和取消，设置工作相当麻烦，而且不知道哪些门设置了什么权限。所以，独立型门禁系统适用于 安全级别不高（防君子不防小人的场合），成本预算很低，门数不多的场合，无需快速授权和分析门禁出入记录的场合。
联网型门禁系统
能够和计算机进行通讯，通过安装在计算机上的门禁管理软件进行卡的权限的设置和分析查询门禁出入记录。电脑不开，系统也可以脱机正常运行。软件运行可以进行权限和参数的设置，可以实时监控各个门的进出情况。可以统计进出门报表等。
联网型门禁系统的组成部分：
门禁控制器 + 读卡器 + 出门按钮 + 通讯集线器 + 感应卡 + 电源 + 门禁管理软件.
备注：如果接两个读卡器，不接开门按钮，可以实现进出门都要刷卡。如果接密码读卡器，可以实现 卡+密码 功能，预防卡片被别人捡到而非法进入等。安全级别更高。带读卡器国际通讯接口wiegand26输出格式的生物识别设备（指纹仪 掌型仪等）可以取代读卡器，接控制器实现更高安全级别的门禁系统。
按照门禁控制器的通讯方式可以分为 485联网型门禁系统、TCP/IP网络型门禁系统、无线（GSM等）联网门禁系统三种。

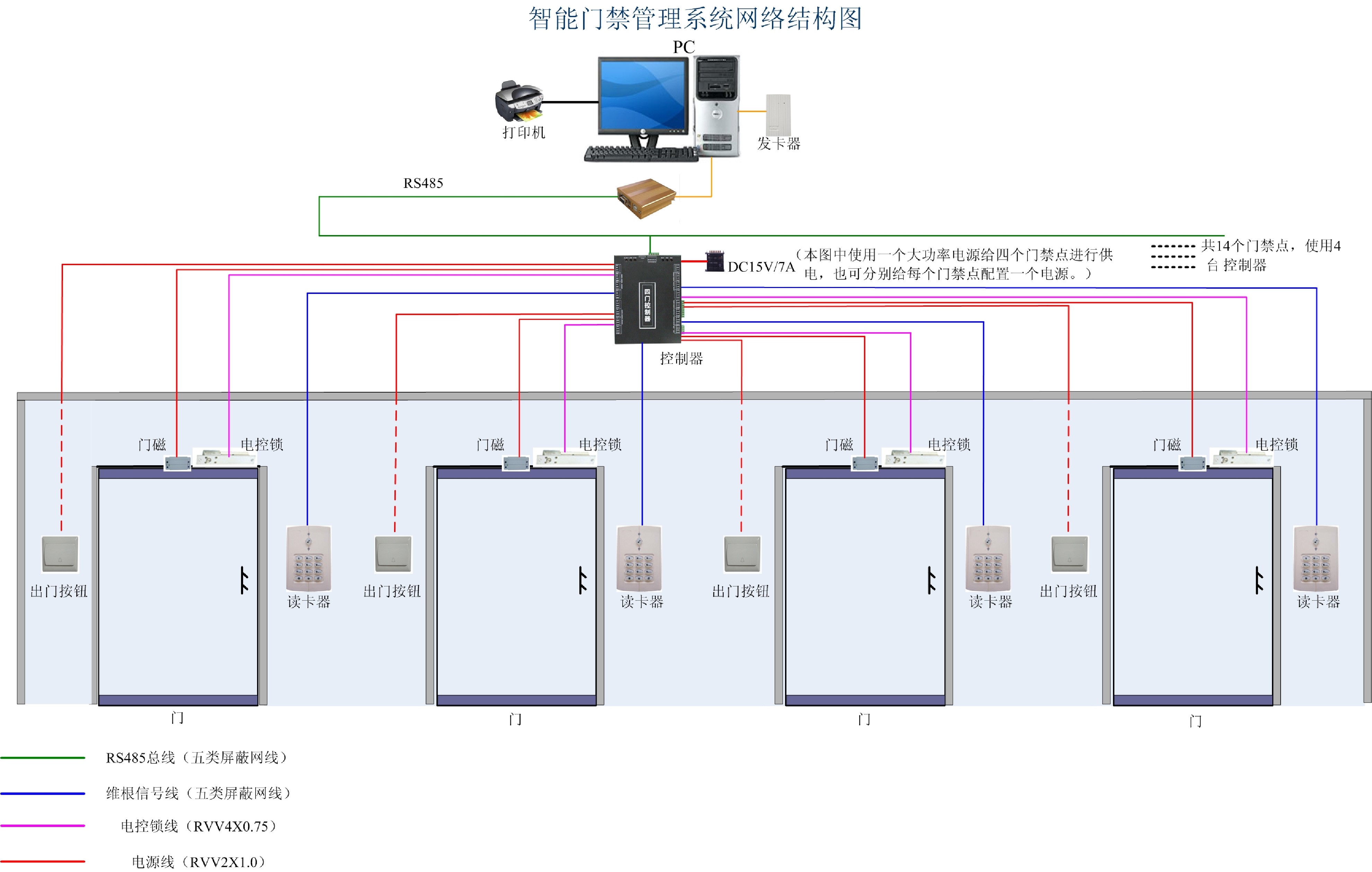

典型的485联网型门禁系统的组网方式

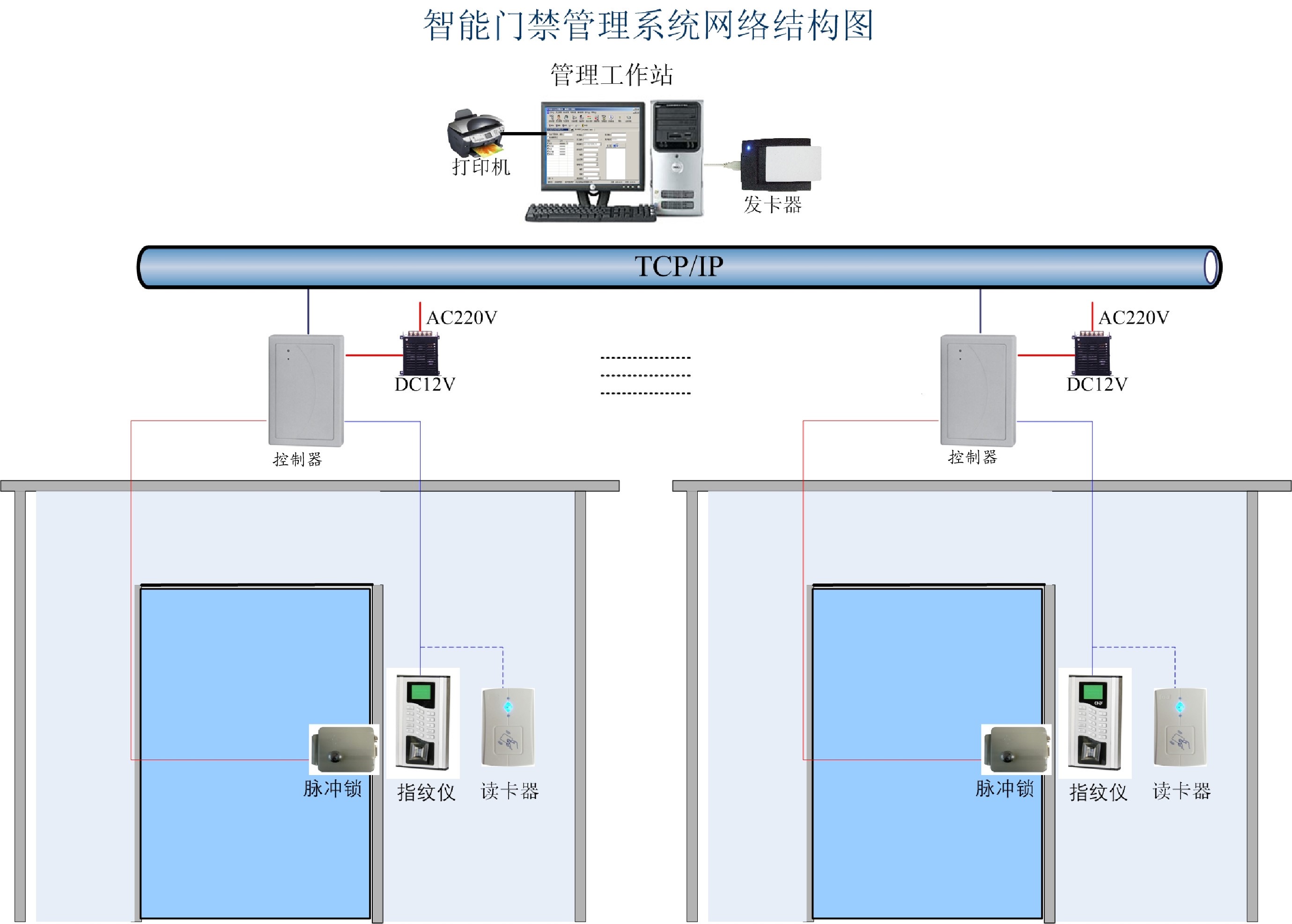

典型的TCP/IP网络型门禁系统 局域网组网示意图

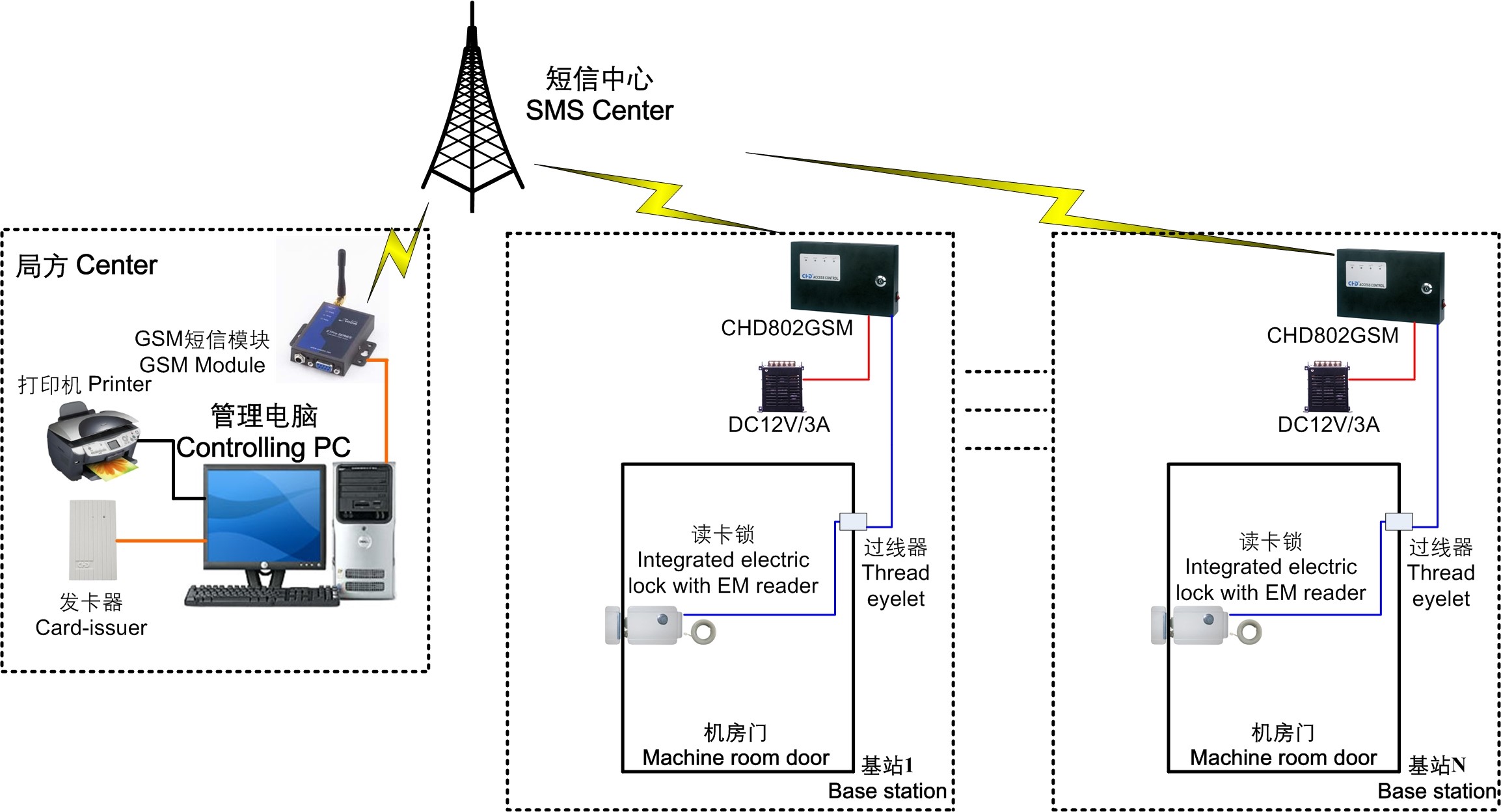

典型的无线联网（GSM等）门禁系统组网示意图
联网型门禁系统的优点：系统安全系数高，性价比好，功能强大，操作便捷，可以通过刷卡记录数据分析和管理衍生出考勤等增值功能。
其中，TCP/IP网络型门禁系统，技术更加先进，通讯速度更快，联网范围更广，通讯更稳定，由于价格略贵于485联网门禁系统，现在的普及度还不如485联网门禁系统，但必将在不久的将来成为联网型门禁系统的主流。
什么是门禁一体机？
所谓门禁一体机就是读卡和控制器合二为一的门禁控制产品，有非联网型的也有联网型的，相对于 读卡器和控制器分离的联网门禁系统，其成本更低一些，但是由于控制部分外露，安全级别略低，往往用于一些公司只有一个门禁点的用户，中型和大型的多门门禁系统多半会采用读卡器和控制器分离的联网门禁系统，以满足中高端门禁用户稳定性和安全性上的需求。
门禁系统的原理
我们通过人和门禁系统对比其智能化原理。
人通过 眼睛 皮肤 耳朵等信息输入器官获得信息，经过大脑的分析判断和记忆对比，再通过 手脚等动作做出想要的动作，就完成了一个智能化的行为。通过语言的交流，形成了一个群体。
门禁系统也是一样，读卡器和按钮 门磁信号等组成了门禁系统的输入设备，信号传给了控制器，控制器上的CPU和记忆体进行分析 判断 对比 和 存储，然后 通过输出设备电锁动作来实现开门的过程，通过报警器来提示警报。通过 485通讯转换器 TCP/IP通讯设备 协议好比人的语言，进行了组网，形成了一个门禁群。
门禁控制器是门禁系统的核心数据处理和存储部分，是门禁系统的灵魂。
按照每台控制器控制的门（独立）的数量可以分为：单门控制器 双门控制器 四门控制器 八门控制器
控制器根据每个门可接读卡器的数量分为：单向控制器 双向控制器
如果一个门，进门刷卡，出门按按钮，控制器对于每个门只能接一个读卡器，我们叫单向控制器。
如果一个门，进门刷卡，出门也刷卡（也可以接出门按钮），每个控制器对于每个门可以接两个读卡器，一个是进门读卡器，一个是出门读卡器，我们叫 双向控制器。
备注：如果双向控制器，只接进门读卡器，出门不接出门读卡器（端口闲置），出门接出门按钮开门。相当于单向控制器的功能也是可以的。
备注：这里要区分一个“双开门”的概念，有些门 即可以推开又可以拉开，叫即可内开又可以外开，这个跟门禁控制器的分类无关。还有一个“双扇门”的概念，有的门，例如公司大门的玻璃门，由左右两扇门组成，只是每扇门上装一把电锁，两把锁并联到一个控制器上的一个门的继电器上即可。不用采用双门控制器，只需单门控制器就可以控制这个双扇门了。
有些客户提出来能不能一个读卡器接线口，并联接两个读卡器。从理论上来说，是不行的，两个读卡器同时上传会造成某些读卡不正常（特别门禁做考勤用，采用此方法及可能刷卡后无记录产生），读卡记录无法分辨是进门记录还是出门记录。
门禁系统根据和计算机通讯的方式分为“非联网型门禁”和“联网型门禁”
非联网型门禁系统：不能和计算机通讯，门禁权限的设置在本机的键盘或者母卡就行设置。
非联网型门禁系统的组成部分：
独立型门禁机（含读卡和控制）+ 开门按钮 + 电锁 + 电源 + 感应卡
有的还可以外接一个读卡器实现进出门都刷卡。
市面上常见的一款独立型门禁机
独立型门禁系统的优点：价格比较便宜，无需计算机知识的装修人员都可以安装。
独立型门禁系统的缺点： 安全性较差，因为控制电锁的继电器就在一体机内，不法人员无需太多专业知识就可以通过短路或者破坏独立型门禁机来进行开门，甚至有些通过强磁铁都可以吸开独立型门禁机内的继电器从而打开电锁。设置卡的权限相当不便捷，如果一个公司有多个门需要门禁时，需要挨个设置和取消，设置工作相当麻烦，而且不知道哪些门设置了什么权限。所以，独立型门禁系统适用于 安全级别不高（防君子不防小人的场合），成本预算很低，门数不多的场合，无需快速授权和分析门禁出入记录的场合。
联网型门禁系统
能够和计算机进行通讯，通过安装在计算机上的门禁管理软件进行卡的权限的设置和分析查询门禁出入记录。电脑不开，系统也可以脱机正常运行。软件运行可以进行权限和参数的设置，可以实时监控各个门的进出情况。可以统计进出门报表等。
联网型门禁系统的组成部分：
门禁控制器 + 读卡器 + 出门按钮 + 通讯集线器 + 感应卡 + 电源 + 门禁管理软件.
备注：如果接两个读卡器，不接开门按钮，可以实现进出门都要刷卡。如果接密码读卡器，可以实现 卡+密码 功能，预防卡片被别人捡到而非法进入等。安全级别更高。带读卡器国际通讯接口wiegand26输出格式的生物识别设备（指纹仪 掌型仪等）可以取代读卡器，接控制器实现更高安全级别的门禁系统。
按照门禁控制器的通讯方式可以分为 485联网型门禁系统、TCP/IP网络型门禁系统、无线（GSM等）联网门禁系统三种。
典型的485联网型门禁系统的组网方式
典型的TCP/IP网络型门禁系统 局域网组网示意图
典型的无线联网（GSM等）门禁系统组网示意图
联网型门禁系统的优点：系统安全系数高，性价比好，功能强大，操作便捷，可以通过刷卡记录数据分析和管理衍生出考勤等增值功能。
其中，TCP/IP网络型门禁系统，技术更加先进，通讯速度更快，联网范围更广，通讯更稳定，由于价格略贵于485联网门禁系统，现在的普及度还不如485联网门禁系统，但必将在不久的将来成为联网型门禁系统的主流。
什么是门禁一体机？
所谓门禁一体机就是读卡和控制器合二为一的门禁控制产品，有非联网型的也有联网型的，相对于 读卡器和控制器分离的联网门禁系统，其成本更低一些，但是由于控制部分外露，安全级别略低，往往用于一些公司只有一个门禁点的用户，中型和大型的多门门禁系统多半会采用读卡器和控制器分离的联网门禁系统，以满足中高端门禁用户稳定性和安全性上的需求。
门禁系统的原理
我们通过人和门禁系统对比其智能化原理。
人通过 眼睛 皮肤 耳朵等信息输入器官获得信息，经过大脑的分析判断和记忆对比，再通过 手脚等动作做出想要的动作，就完成了一个智能化的行为。通过语言的交流，形成了一个群体。
门禁系统也是一样，读卡器和按钮 门磁信号等组成了门禁系统的输入设备，信号传给了控制器，控制器上的CPU和记忆体进行分析 判断 对比 和 存储，然后 通过输出设备电锁动作来实现开门的过程，通过报警器来提示警报。通过 485通讯转换器 TCP/IP通讯设备 协议好比人的语言，进行了组网，形成了一个门禁群。
| 人 | 门禁系统 | |
| 输入设备 |
眼睛 视觉信息 皮肤 触觉信息 耳朵 语言指令信息 |
读卡器：输入卡号信息 开门按钮：要求开门的信息 门磁：门的状态信息 |
| 信息处理和记忆设备 | 大脑 |
控制器CPU：信息的分析和计算 控制器记忆芯片：存储权限和记录 |
| 输出设备 |
手脚：做出相应的动作 口：发出声音 |
继电器和电锁：开门 继电器和报警器：发出警报 |
| 通讯设备 |
口：发出信息 耳朵 ：接收信息 通讯介质：语言 |
通讯芯片 （485或者TCP）：控制器之间的信息交流和集中管理 通讯介质：通讯协议和指令 |
