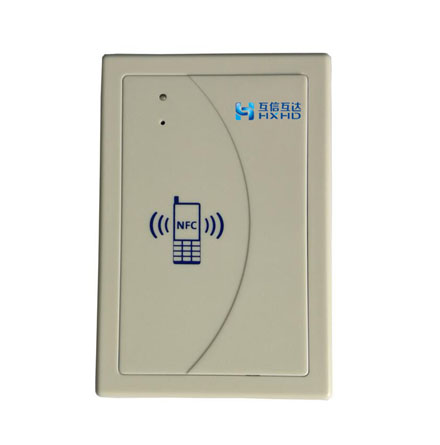

交互型NFC阅读器
- 型号RV500-202NP
- 类型
- 其他
交互型NFC阅读器，手机与读卡器之间可进行文件交互验证功能，与警务能配合使用时可以自动切换警务通的通话模式及开关闭/开启手机的指定功能（如进门刷卡时自动关闭市话功能切换
一、引言
RV500-202NP NFC读卡器是一款采用最新RFID识别技术设计、支持普通IC卡/手机NFC/NFC标签识别、三级防雷保护之高性能NFC读卡器。特点是外形美观、刷卡距离远、维根输出格式可选、特殊场合应用可设置“进/出”功能、安装接线方便、性能稳定。适用于室内环境。
交互型NFC阅读器，手机与读卡器之间可进行文件交互验证功能，与警务能配合使用时可以自动切换警务通的通话模式及开关闭/开启手机的指定功能（如进门刷卡时自动关闭市话功能切换为内部通话，同时按设置自动关闭拍照、短信、即时聊天工具等，出门读卡时自动恢复－－此功能与手机操作系统有关，须订制）；同时支持识读手机NFC和普通IC卡识别，标准韦根输出，W26/34/44可调整。
产品净重： 0.285 Kg±5％
颜 色：乳白色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工作电流：静态待机电流 ≤100mA，动态工作电流≤150mA
最小供应电流：300mA／DC12V输入时
支持卡类型：手机NFC（需要安装我司的APP）识别、M1卡、NFC标签卡；
RF工作频率： 13.56MHZ±5％
刷卡距离： 手机NFC识别20-30毫米；IC卡和NFC标签识别30-60毫米；
工作环境： -10～50℃、20～90％（无结露·结冰）
存储环境： -20～60℃、20～90％（无结露·结冰）
抗扰度指标：静电放电(ESD)：接触放电±6KV 空气放电±8kV
电快速瞬变脉冲群（EFT/B）：供电电源端口电压峰值±2kV
I/O信号、数据端口电压峰值±1kV
脉冲的重复率5kHz
浪涌(冲击) (SURGE) ：电源端口及通讯端口线－线 ±2Kv 线－地 ±2kV
工作状态：声光指示工作状态，待机亮绿灯，刷卡闪红灯及清脆响声
执行标准：智能卡阅读器企业标准，企标编号Q/HXHD003-2006
特殊参数
通讯方式: 标准维根接口或RS485接口，跟客户所选型号有关
传输距离: 维根≤60米；RS485≤600米；
维根格式：26/34B可选，出厂缺省为26B；
维根输出格式：
由DATA0 / DATA1双线分别将“0”或“1”输出。输出“0”时：DATA0线上出现负脉冲输出“1”时：DATA1线上出现负脉冲，如下图：负脉冲宽度 TP=100+20微秒；
重复周期 TW=2500+100微秒，
1微秒=1/1000000秒
读卡器从左至右输出数据（0或1）流，下述符号E，或C，或O，或X等，都是表示该位置上的 0或1。 符号E：偶校验码； 符号O：奇校验码；符号XXXX一般表示逻辑异或校验。（参考有关技术资料）
J4四位插座
J2三位插座
二位拨码开关SW1定义
SW1之白色小掷在最下边为“OFF”，拨到最上边ON字样处为“ON”：
整机尺寸：公差±5%
安装步骤
(1) 按照统一标高,选择读卡器的安装位置；
(2) 墙上打好“进/出”线孔（10毫米以上）；
(3) 再打好3个6毫米的固定孔,塞入固定用的胶塞；
(4) 固定金属挂板；
(5) 接好与读卡器的所有连接线,注意电源(+)端不要接入读卡器的信号线上；
(6) 将插头插入读卡器的背面插座，用力插紧；
(7) 将读卡器挂上金属挂板；
(8) 装上读卡器与金属挂板相联的两个固定锣钉；
(9) 盖上面盖,加电工作。
RV500-202NP NFC读卡器是一款采用最新RFID识别技术设计、支持普通IC卡/手机NFC/NFC标签识别、三级防雷保护之高性能NFC读卡器。特点是外形美观、刷卡距离远、维根输出格式可选、特殊场合应用可设置“进/出”功能、安装接线方便、性能稳定。适用于室内环境。
交互型NFC阅读器，手机与读卡器之间可进行文件交互验证功能，与警务能配合使用时可以自动切换警务通的通话模式及开关闭/开启手机的指定功能（如进门刷卡时自动关闭市话功能切换为内部通话，同时按设置自动关闭拍照、短信、即时聊天工具等，出门读卡时自动恢复－－此功能与手机操作系统有关，须订制）；同时支持识读手机NFC和普通IC卡识别，标准韦根输出，W26/34/44可调整。
| 产品型号 | 产品名称 | 备注 |
| RV500-202NP | NFC卡感应阅读器 | 维根接口，支持NFC卡识别 |
| RV500-202NP-C | NFC卡感应阅读器 | RS485接口，支持NFC卡识别 |
二、产品性能参数
产品尺寸：150MM（长）X 100MM（宽）X 31MM（高）±5％产品净重： 0.285 Kg±5％
颜 色：乳白色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工作电流：静态待机电流 ≤100mA，动态工作电流≤150mA
最小供应电流：300mA／DC12V输入时
支持卡类型：手机NFC（需要安装我司的APP）识别、M1卡、NFC标签卡；
RF工作频率： 13.56MHZ±5％
刷卡距离： 手机NFC识别20-30毫米；IC卡和NFC标签识别30-60毫米；
工作环境： -10～50℃、20～90％（无结露·结冰）
存储环境： -20～60℃、20～90％（无结露·结冰）
抗扰度指标：静电放电(ESD)：接触放电±6KV 空气放电±8kV
电快速瞬变脉冲群（EFT/B）：供电电源端口电压峰值±2kV
I/O信号、数据端口电压峰值±1kV
脉冲的重复率5kHz
浪涌(冲击) (SURGE) ：电源端口及通讯端口线－线 ±2Kv 线－地 ±2kV
工作状态：声光指示工作状态，待机亮绿灯，刷卡闪红灯及清脆响声
执行标准：智能卡阅读器企业标准，企标编号Q/HXHD003-2006
特殊参数
通讯方式: 标准维根接口或RS485接口，跟客户所选型号有关
传输距离: 维根≤60米；RS485≤600米；
维根格式：26/34B可选，出厂缺省为26B；
三、产品功能
该产品将用户刷卡后的卡号,通过标准的维根通讯协议,以26BIT或34BIT 传输格式,传送给控制器,并以声光状态指示刷卡是否成功，维根输出格式：

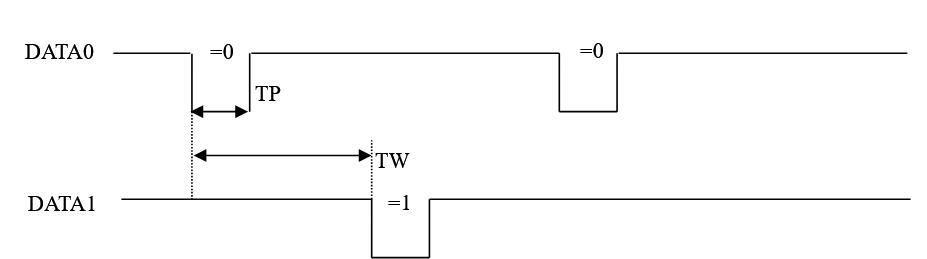

由DATA0 / DATA1双线分别将“0”或“1”输出。输出“0”时：DATA0线上出现负脉冲输出“1”时：DATA1线上出现负脉冲，如下图：负脉冲宽度 TP=100+20微秒；
重复周期 TW=2500+100微秒，
1微秒=1/1000000秒
读卡器从左至右输出数据（0或1）流，下述符号E，或C，或O，或X等，都是表示该位置上的 0或1。 符号E：偶校验码； 符号O：奇校验码；符号XXXX一般表示逻辑异或校验。（参考有关技术资料）

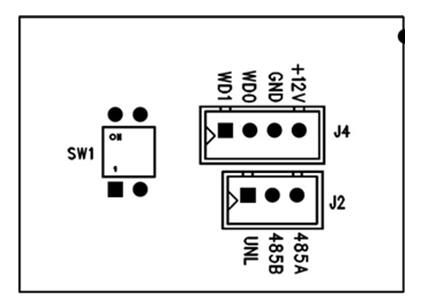

四、接线定义
| 引脚 | 引线颜色 | 详细说明 |
| 1 | 白色 | WD1 维根D1 |
| 2 | 绿色 | WD0 维根D0 |
| 3 | 黑色 | GND 电源负 |
| 4 | 红色 | +12V 电源正 |
J2三位插座
| 引脚 | 引线颜色 | 详细说明 |
| 1 | 棕色 | 预留RS485通讯接口，维根输出时为空 |
| 2 | 灰色 | |
| 3 | 绿色 | UNL 开锁反馈输入，接开锁继电器N.O |
SW1之白色小掷在最下边为“OFF”，拨到最上边ON字样处为“ON”：
| 拨码编号 | OFF | ON |
| 1（选择进门/出门） | 出门读卡器 | 进门读卡器 |
| 2（选择维根格式） | 26B | 34B |

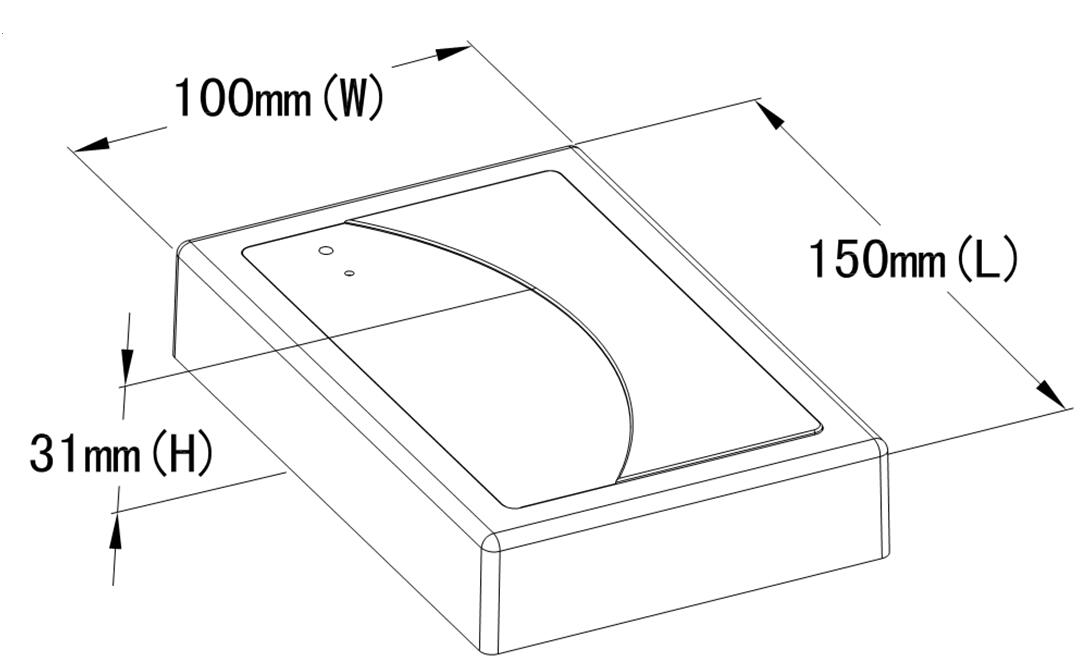

五、产品外观及尺寸
整机尺寸：公差±5%
六、安装说明

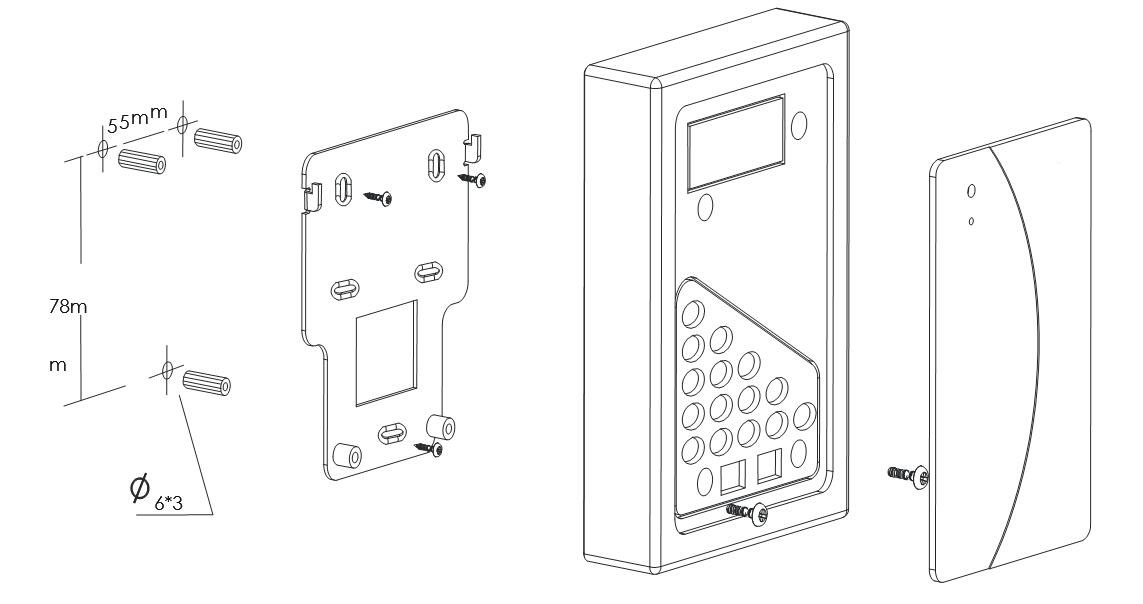

安装步骤
(1) 按照统一标高,选择读卡器的安装位置；
(2) 墙上打好“进/出”线孔（10毫米以上）；
(3) 再打好3个6毫米的固定孔,塞入固定用的胶塞；
(4) 固定金属挂板；
(5) 接好与读卡器的所有连接线,注意电源(+)端不要接入读卡器的信号线上；
(6) 将插头插入读卡器的背面插座，用力插紧；
(7) 将读卡器挂上金属挂板；
(8) 装上读卡器与金属挂板相联的两个固定锣钉；
(9) 盖上面盖,加电工作。
七、包装清单
| 项目 | 内容 | 数量 | 备注 |
| 1 | 阅读器 | 1台 | |
| 2 | 合格证 | 1张 | |
| 3 | 4P/3P线材 | 1套 | |
| 4 | 绿色胶塞 | 3颗 | |
| 5 | 自攻螺钉M3X20 | 3颗 | |
| 6 | 说明书 | 1本 |
