NFC卡感应阅读器
- 型号RV500-601N
- 类型智能读卡器
- 其他
RV500-601N NFC卡感应阅读器是一款采用最新RFID识别技术设计、同时支持手机NFC卡和普通IC卡识别、结构防水、三级防雷保护、光耦隔离维根输出格式之高性能防水读卡器。主要用于有维根
RV500-601N NFC卡感应阅读器是一款采用最新RFID识别技术设计、同时支持手机NFC卡和普通IC卡识别、结构防水、三级防雷保护、光耦隔离维根输出格式之高性能防水读卡器。主要用于有维根接口的控制器作辅助读卡设备，特点就是外形小巧美观，读卡距离远、反应快、安装接线方便、性能稳定。
一、 性能参数：
产 品 尺 寸：114MM（长）X 76MM（宽）X 22MM（高）±5%
产 品 净 重：0.15 Kg±5%
颜 色：乳白色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工 作 电 流：静态待机电流 <100mA，动态工作电流<150mA
最小供应电流：300mA／12VDC输入时
支持 卡 类型：手机NFC识别、M1卡、NFC标签卡
RF 工作 频率：13.56MHZ±5％
刷 卡 距 离：手机NFC识别15-30毫米；IC卡和NFC标签识别30-60毫米；
工 作 环 境：-10～50℃、20～90％（无结露•结冰）
存 储 环 境：-20～60℃、20～90％（无结露•结冰）
抗扰 度 指标：静电放电(ESD)：接触放电±6KV 空气放电±8kV
电快速瞬变脉冲群（EFT/B）：供电电源端口电压峰值±2kV ;I/O信号、数据端口电压峰值±1kV 脉冲的重复率5kHz
浪涌(冲击)(SURGE) ：电源端口及通讯端口线－线 ±2Kv 线－地 ±2kV
工 作 状 态：声光指示工作状态，待机亮蓝灯，刷卡闪红灯及蜂鸣器响一声
执 行 标 准：智能卡读卡器企业标准，企标编号Q/HXHD003-2006
通 讯 方 式：标准维根接口，光藕隔离输出
输 出 格 式：缺省为26BIT；（通过拨码可选择34B输出）
传 输 距 离： ≤60米
二、 接线定义：
JP1四位插座
JP2三位插座
SW1二位拨码开关定义
注：进门读卡器和出门读卡器的定义只有一些特殊场合才用到，如特殊场合手机NFC刷卡进门后要自动锁屏，部分手机功能不允许使用，刷卡出门后自动解锁等。普通门禁该功能没有意义。
三、 产品外观及尺寸
安装步骤:
1) 按照统一标高（一般为1.3米），选择读卡器的安装位置，用铅笔做好标记；
2) 按照标记在安装平面开好“出”线孔（约15毫米）；
3) 若安装在墙面，再打好两个6毫米（71.5毫米间距）的固定孔，打入固定用的胶塞；
4) 接好读卡器与控制器的所有连接线，最好焊接后套上热缩管；
5) 将插头插入读卡器的背面插座，用力插紧，检查一遍接线是否正确；
6) 通电测试一遍，正常后再上紧螺丝，盖上面盖，上紧面盖底部固定螺丝；
7) 安装完毕。
注意事项
1) 因为读卡器的发射频率为13.56MHZ,所以在读卡器的安装现场周围不得有13.56MHZ的无限射频率源；
2) 如果在同一个出入口要安装两个供进门和出门刷卡使用，为了防止发射磁场的相互干扰，不能背靠背安装，建议错开位置或门的一左一右且两个相互距离要大于50厘米以上；否则会出现刷卡距离短、反应不灵敏、不能刷卡等故障现象；
3) 读卡器安装要尽量避开金属物体，否则会影响刷卡距离；
4) 读卡器电源必须是稳压电源，最好跟控制器使用同一电源，如非同一电源必须共地；
5) 读卡器与控制器的连线最好使用2mm2双绞屏蔽线，屏蔽层接大地，连接距离不得大于60米；如果用UTP 8芯网线，建议接线采用一根信号线和一根地线用一组双绞线，这样环路面积最小，抗干扰能力最强。
6) 如读卡器安装在室外，接线端子必须做防水措施（如套热缩管或打玻璃胶等），避免雨水进入端子腐蚀金属部分，导致损坏的不必要的麻烦；
五、包装清单
一、 性能参数：
产 品 尺 寸：114MM（长）X 76MM（宽）X 22MM（高）±5%
产 品 净 重：0.15 Kg±5%
颜 色：乳白色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工 作 电 流：静态待机电流 <100mA，动态工作电流<150mA
最小供应电流：300mA／12VDC输入时
支持 卡 类型：手机NFC识别、M1卡、NFC标签卡
RF 工作 频率：13.56MHZ±5％
刷 卡 距 离：手机NFC识别15-30毫米；IC卡和NFC标签识别30-60毫米；
工 作 环 境：-10～50℃、20～90％（无结露•结冰）
存 储 环 境：-20～60℃、20～90％（无结露•结冰）
抗扰 度 指标：静电放电(ESD)：接触放电±6KV 空气放电±8kV
电快速瞬变脉冲群（EFT/B）：供电电源端口电压峰值±2kV ;I/O信号、数据端口电压峰值±1kV 脉冲的重复率5kHz
浪涌(冲击)(SURGE) ：电源端口及通讯端口线－线 ±2Kv 线－地 ±2kV
工 作 状 态：声光指示工作状态，待机亮蓝灯，刷卡闪红灯及蜂鸣器响一声
执 行 标 准：智能卡读卡器企业标准，企标编号Q/HXHD003-2006
通 讯 方 式：标准维根接口，光藕隔离输出
输 出 格 式：缺省为26BIT；（通过拨码可选择34B输出）
传 输 距 离： ≤60米

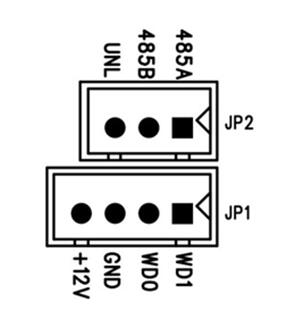

二、 接线定义：
JP1四位插座
| 引脚 | 引线颜色 | 信号定义 |
| 1 | 白色 | WD1 维根D1 |
| 2 | 绿色 | WD0 维根D0 |
| 3 | 黑色 | GND 电源负端 |
| 4 | 红色 | 12V 电源正端 |
| 引脚 | 引线颜色 | 信号定义 |
| 1 | 棕色 | 预留RS485通讯接口，维根输出时为空 |
| 2 | 灰色 | |
| 3 | 绿色 | UNL 开锁反馈输入，接开锁继电器N.O |
SW1二位拨码开关定义
| 拨码编号 | OFF | ON |
| 1 | 出门读卡器 | 进门读卡器 |
| 2 | 维根输出26B | 维根输出34B |
注：进门读卡器和出门读卡器的定义只有一些特殊场合才用到，如特殊场合手机NFC刷卡进门后要自动锁屏，部分手机功能不允许使用，刷卡出门后自动解锁等。普通门禁该功能没有意义。

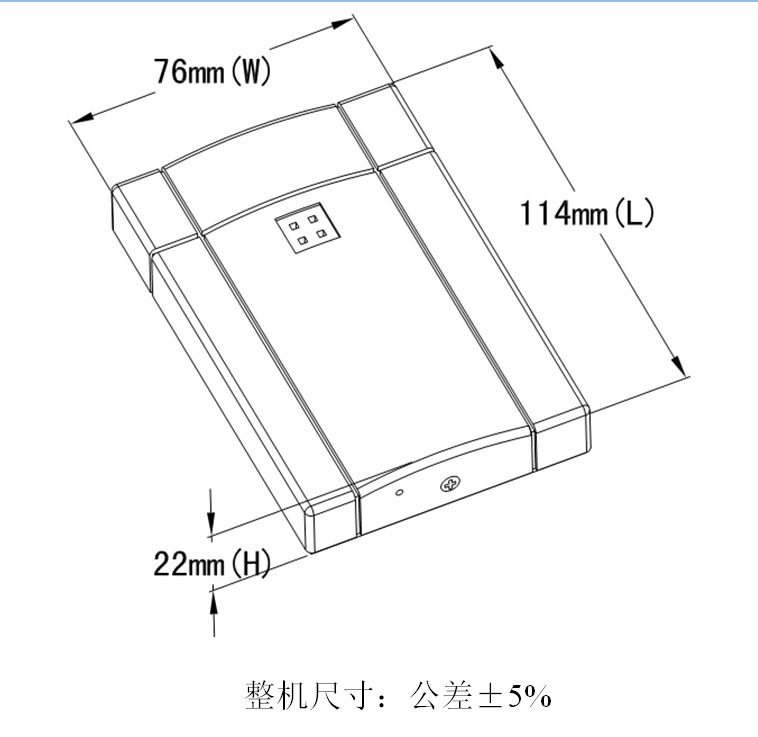

三、 产品外观及尺寸

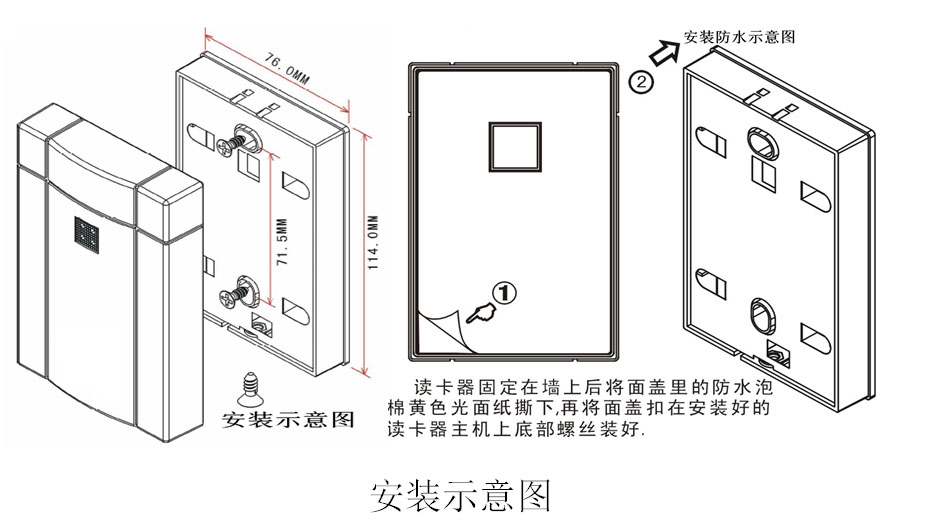

安装步骤:
1) 按照统一标高（一般为1.3米），选择读卡器的安装位置，用铅笔做好标记；
2) 按照标记在安装平面开好“出”线孔（约15毫米）；
3) 若安装在墙面，再打好两个6毫米（71.5毫米间距）的固定孔，打入固定用的胶塞；
4) 接好读卡器与控制器的所有连接线，最好焊接后套上热缩管；
5) 将插头插入读卡器的背面插座，用力插紧，检查一遍接线是否正确；
6) 通电测试一遍，正常后再上紧螺丝，盖上面盖，上紧面盖底部固定螺丝；
7) 安装完毕。
注意事项
1) 因为读卡器的发射频率为13.56MHZ,所以在读卡器的安装现场周围不得有13.56MHZ的无限射频率源；
2) 如果在同一个出入口要安装两个供进门和出门刷卡使用，为了防止发射磁场的相互干扰，不能背靠背安装，建议错开位置或门的一左一右且两个相互距离要大于50厘米以上；否则会出现刷卡距离短、反应不灵敏、不能刷卡等故障现象；
3) 读卡器安装要尽量避开金属物体，否则会影响刷卡距离；
4) 读卡器电源必须是稳压电源，最好跟控制器使用同一电源，如非同一电源必须共地；
5) 读卡器与控制器的连线最好使用2mm2双绞屏蔽线，屏蔽层接大地，连接距离不得大于60米；如果用UTP 8芯网线，建议接线采用一根信号线和一根地线用一组双绞线，这样环路面积最小，抗干扰能力最强。
6) 如读卡器安装在室外，接线端子必须做防水措施（如套热缩管或打玻璃胶等），避免雨水进入端子腐蚀金属部分，导致损坏的不必要的麻烦；
五、包装清单
| 项目 | 内容 | 数量 | 备注 |
| 1 | 读卡器 | 1台 | |
| 2 | M6X30胶塞 | 2颗 | |
| 3 | M3X20圆头自攻螺丝 | 2颗 | |
| 4 | 4P/3P线材 | 1套 | |
| 5 | 使用说明书 | 1本 | |
| 6 | 保修合格证 | 1张 |
