NFC密码键盘阅读器

  • 型号RV500-602PN
  • 类型
  • 其他

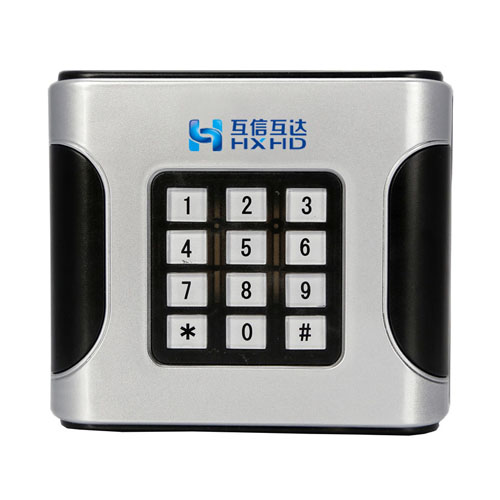

NFC密码键盘阅读器,具密码+NFC读卡功能,三级防雷设计,同时支持识读手机NFC和普通IC卡识别,标准韦根输出,W26/34/44可调整。在手机和SIM卡都具有NFC功能时,优先读取SIM卡的NFC编号。



一、引言

     RV500-602PN 读卡器是一款采用最新RFID识别技术设计、支持普通IC卡/手机NFC/NFC标签识别、三级防雷保护之高性能NFC读卡器。特点是外形美观、刷卡距离远、带密码键盘功能,维根输出格式可选、特殊场合应用可设置“进/出”功能、安装接线方便、性能稳定。适用于室内环境。


产品型号 产品名称 备注
RV500-602PN NFC卡键盘感应阅读器 维根接口,支持NFC卡识别,密码键盘
RV500-602PN-C NFC卡键盘感应阅读器 RS485接口,支持NFC卡识别,密码键盘

      NFC密码键盘阅读器,具密码+NFC读卡功能,三级防雷设计,同时支持识读手机NFC和普通IC卡识别,标准韦根输出,W26/34/44可调整。在手机和SIM卡都具有NFC功能时,优先读取SIM卡的NFC编号。内置手机App,首次识读成功后近场自启动/自锁屏功能,手机与读卡器之间具数据加密处理和卡号识别运算,卡号唯一,安全性高,加密方式及算法获国家密码管理认证。

二、产品性能参数

产品尺寸:120mm(长)X 106mm(宽) X 24mm(高)±5%
产品净重: 0.18 Kg±5%
颜    色:银色
额定工作电压:12VDC
输入电压范围:10.8VDC-13.2VDC
工作电流:静态待机电流 ≤100mA,动态工作电流≤150mA
最小供应电流:300mA/DC12V输入时
支持卡类型:手机NFC(需要安装我司的APP)识别、M1卡、NFC标签卡;
RF工作频率: 13.56MHZ±5%
刷卡距离: 手机NFC识别20-30毫米;IC卡和NFC标签识别30-60毫米;
工作环境: -10~50℃、20~90%(无结露·结冰)
存储环境: -20~60℃、20~90%(无结露·结冰)
抗扰度指标:静电放电(ESD):接触放电±6KV  空气放电±8kV
电快速瞬变脉冲群(EFT/B):供电电源端口电压峰值±2kV
                                        I/O信号、数据端口电压峰值±1kV
                                        脉冲的重复率5kHz
浪涌(冲击) (SURGE) :电源端口及通讯端口线-线 ±2Kv  线-地 ±2kV
工作状态:声光指示工作状态,待机不亮灯,按键或刷卡闪绿灯及响声
执行标准:智能卡阅读器企业标准,企标编号Q/HXHD003-2006

特殊参数
通讯方式: 标准维根接口或RS485接口,跟客户所选型号有关
传输距离: 维根≤60米;RS485≤600米;
维根格式:26/34B可选,出厂缺省为26B;

三、产品功能

该产品将用户刷卡后的卡号,通过标准的维根通讯协议,以26BIT或34BIT 传输格式,传送给控制器,并以声光状态指示刷卡是否成功,
维根输出格式:

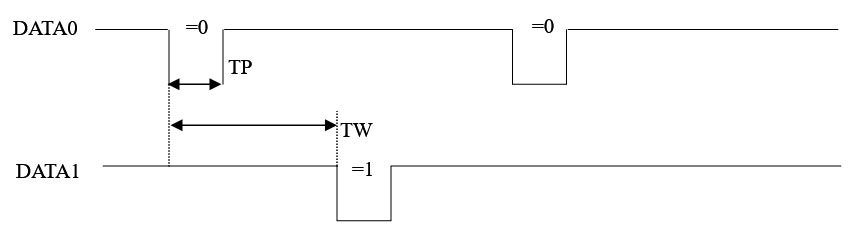

由DATA0 / DATA1双线分别将“0”或“1”输出。输出“0”时:DATA0线上出现负脉冲输出“1”时:DATA1线上出现负脉冲,如下图:负脉冲宽度 TP=100+20微秒;
重复周期 TW=2500+100微秒,
1微秒=1/1000000秒



读卡器从左至右输出数据(0或1)流,下述符号E,或C,或O,或X等,都是表示该位置上的 0或1。 符号E:偶校验码; 符号O:奇校验码;符号XXXX一般表示逻辑异或校验。(参考有关技术资料)

按键以维根4BIT输出
键      号:0,1,2,3,4,5,6,7,8,9,  *, #
对应输出值:0,1,2,3,4,5,6,7,8,9,0xA,0xB

四、接线定义

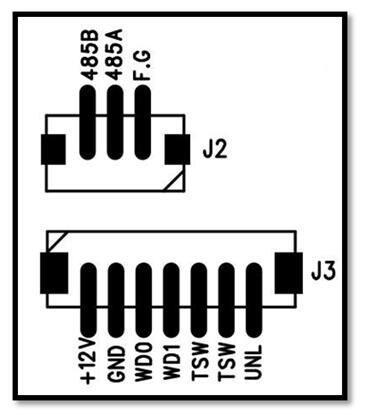

J3接线定义说明

引脚 引线颜色 信号定义 说  明
第一脚 红色 12V 电源正端 设备供电
第二脚 黑色 GND  电源负端
第三脚 绿色  WD0  维根D0   维根输出
第四脚 白色  WD1  维根D1
第五脚 紫色 TSW 防拆开关 防拆开关输出
第六脚 橙色 TSW 防拆开关
第七脚 黄色 UNL 开锁反馈输入 开锁反馈输入



 J2接线定义说明(RS485通讯接口)

引脚 引线颜色 信号定义 说  明
第一脚 绿色 F.G 屏蔽地线
第二脚 棕色 485A  RS485差分信号正
第三脚 灰色 485B  RS485差分信号正


SW1之白色小掷拨到ON字样处为“ON”, 反之为“OFF”:

拨码编号 OFF ON
1(选择进门/出门) 出门 进门
2(选择维根格式) 26B 34B


注:进门读卡器和出门读卡器的定义只有一些特殊场合才用到,如特殊场合手机NFC刷卡进门后要自动锁屏,部分手机功能不允许使用,刷卡出门后自动解锁等。普通门禁该功能没有意义。


五、产品外观及尺寸

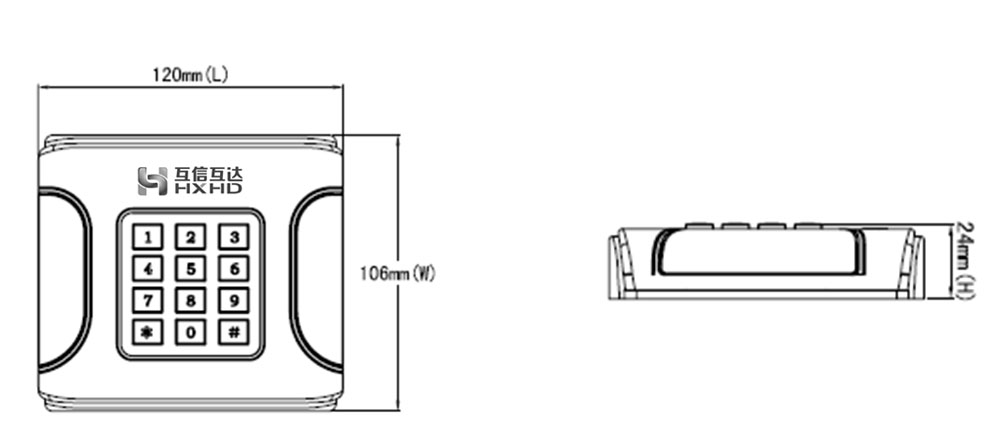

整机尺寸:公差±5%





六、安装说明

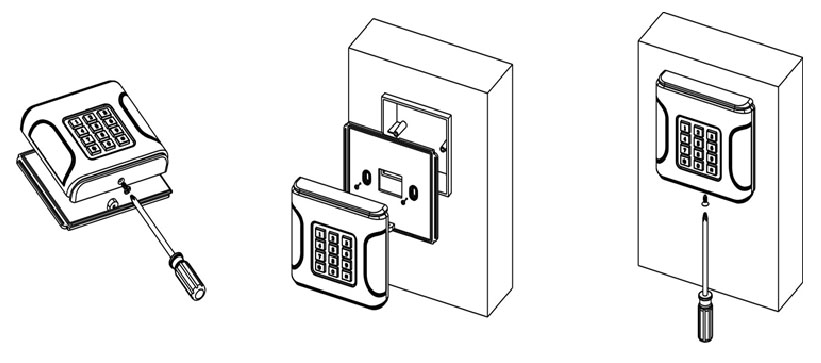

安装步骤【推荐在预留的86暗盒上安装】
(1) 布线到86暗盒;
(2) 把读卡器面板打开,把通讯线与12V电源线对应连接好;
(3) 用两颗螺丝把读卡器底盖先固定在86暗盒的正中;
(4) 接好与读卡器的所有连接线,注意电源(+)端不要接入读卡器的信号线上;
(5) 将插头插入读卡器的背面插座,用力插紧;
(6) 通电测试一下,若正常,则将面板紧扣在底盖上,并用螺丝将其固定;
(7) 安装完毕。

七、包装清单

项目 内容 数量 备注
1 阅读器 1台
2 合格证 1张
3 7P/3P线材 1套
4 绿色胶塞 3颗
5 自攻螺钉M3X20 3颗
6 说明书 1本
