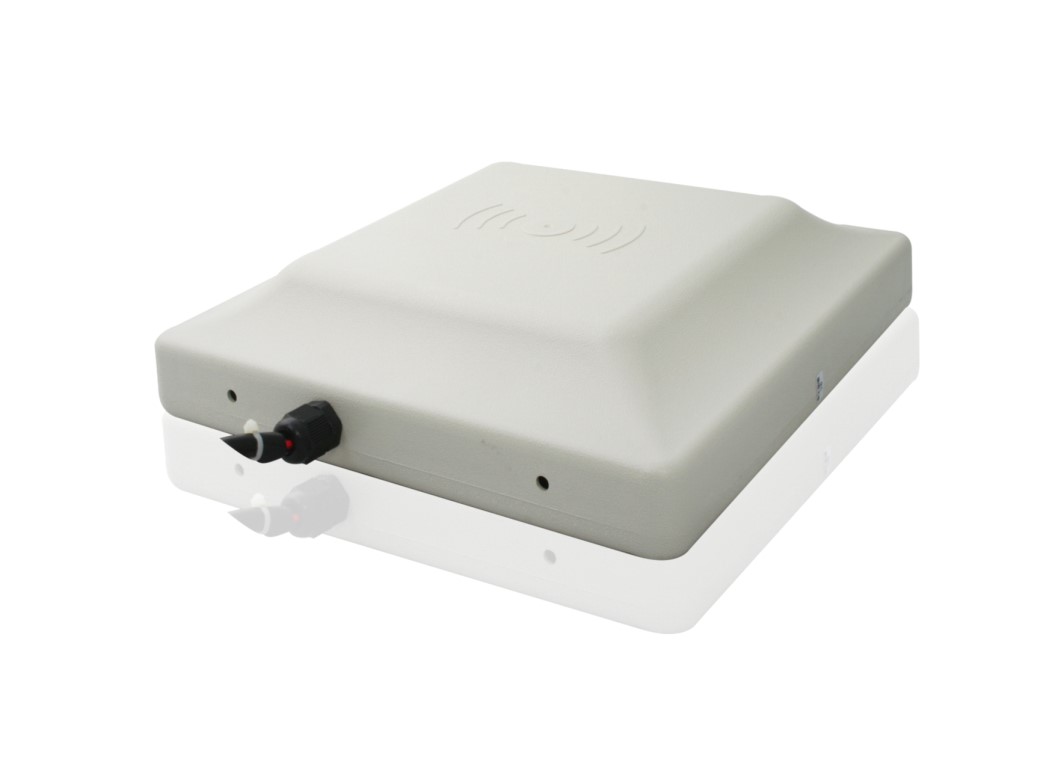

远距离读卡器

  • 型号RV500-915R
  • 类型
  • 其他

RV500-915R有源读卡器,是将读写电路和圆极化天线组装在一起,含有射频(RF)模块、数字信号处理模块、输入/输出端口等。可通过RS232、RS485和韦根26(34)连接上位机,实现超远距离、

性能概述
RV500-915R有源读卡器,是将读写电路和圆极化天线组装在一起,含有射频(RF)模块、数字信号处理模块、输入/输出端口等。可通过RS232、RS485和韦根26(34)连接上位机,实现超远距离、多个有源卡的读取操作。

使用范围
可用于高速公路(路桥)不停车收费管理、车牌防伪识别管理、智能停车场管理、口岸出入境车辆查验管理、设备防盗安全管理系统、公交调度管理系统、无人值守地磅称重系统等等。

技术参数
外形尺寸 220×220×60mm
产品重量 2.5Kg
防护标准 IP-53
工作温度 -20℃ ~ 60℃
工作湿度 10% ~ 95% 无冷凝
工作电源 DC12V 25W适配器(AC220 50Hz转换)
频率范围 860MHz ~ 960MHz
输出功率 0~30dBm可调
通讯接口 RS232、RS485、韦根26/34
触发输入 1个触发输入接口
工作模式 多卡识别;主从、定时、触发模式
最远读取距离 100米(DK-800标签)
推荐读取距离 40米(DK-800标签)
定向读取区域 参照配置的天线方向图
配置天线 7dBi圆极化天线(DLC915R7)


连接定义

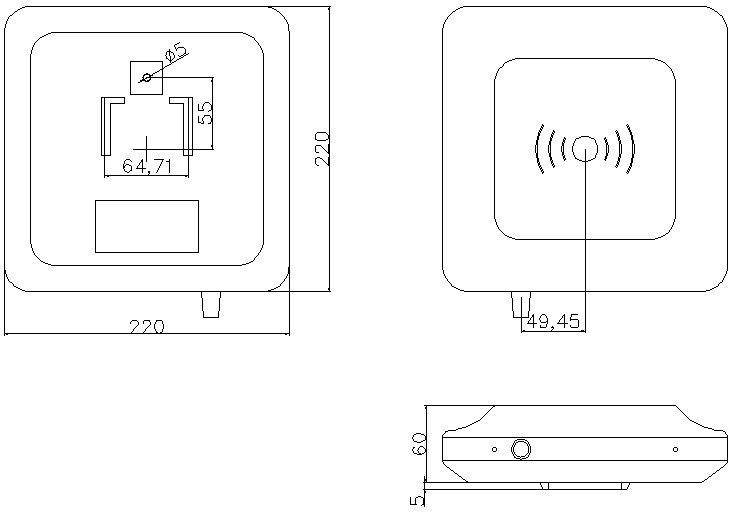

l  外观尺寸
http://www.newabel.com/ckfinder/userfiles/images/915-2.pnghttp://www.newabel.com/ckfinder/userfiles/images/915-1.png
①  装支架卡槽和固定螺钉孔
②  电源通讯线引出口

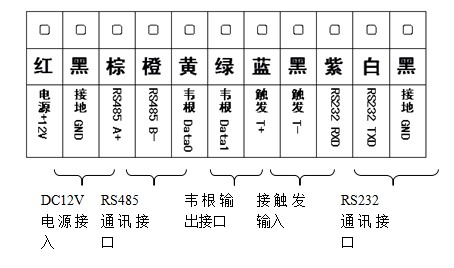

接线方法
用户按照现场情况装配好读写器,然后将设定的通讯接口接通上位机,接通DC12V电源适配器,开通电源即可工作。注意读写器安装位置应远离干扰源(较大体积或网状的金属物质均可以产生干扰),安装立柱支架应离天线保持15cm以上。不使用的接线头应相互隔离,密封包裹。

http://www.newabel.com/ckfinder/userfiles/images/1%2810%29.png
