电控机柜锁RV900LC-L05
- 型号RV900LC-L05
- 类型
- 其他
RV900LC-L05+ 智能双控机柜锁是我公司的最新专利产品，在普通机柜锁的基础上最新 开发的高科技创新产品。它将“钥匙开启控制”、“锁控单元”、“无源电子锁芯”等全部巧 妙集中到
产品概述：
RV900LC-L05+ 智能双控机柜锁是我公司的最新专利产品，在普通机柜锁的基础上最新 开发的高科技创新产品。它将“钥匙开启控制”、“锁控单元”、“无源电子锁芯”等全部巧 妙集中到”机柜锁”锁体内，使之”一体化”，方便安装、调试。广泛使用于各种户外、室内 中大型智能化电信机柜等要求实时监控的场所，它采用电子智能控制、功能多、安全可靠。突出优点：FSU 提供 2 路 DO 控制，满足锁体通电且 FSU 在线时禁止钥匙开锁，锁体断电或 FSU 离 线时允许钥匙开锁，支持三种开孔尺寸，分别是150X25MM、164X32MM，141X25MM，可方便替换传统的机械式机柜锁，无需修改孔位，内 置无源电子锁芯，方便一把电子钥匙管理多个机柜。
技术参数：
锁体尺寸：196MM（长）X 41MM（宽）X 65MM（厚）±5％
开孔尺寸：150 X 25MM
锁体净重：0.8Kg±5％ 颜 色：黑色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工 作 电 流：静态待机时小于250mA【含控制钥匙开启装置时】，动态电控开锁（或启动 钥匙控制装置）时小于500mA。
最小供应电流：1000mA／12VDC输入时
工作状态：开锁驱动时，绿灯一直点亮8秒，开门后绿灯闪烁，正常关门后绿灯熄灭，不正常开门后红灯闪烁。正常关门后红灯熄灭。
特殊参数
使用寿命：10万次以上
开锁方式：电控开启和电子钥匙开启，关门自动上锁。
产品功能
2.1 手柄开启状态、机柜门开关状态识别及复合门磁输出
本机柜锁设计有霍尔开关检查锁体手柄开启状态即锁状态，另外接收机柜锁门磁的干接点状态输入，二者是与的关系，合并输出门磁信号给控制器。OC 门输出方式。
2.2 接收控制器干节点输入，电控开锁
本机柜锁接收控制器 DO【开锁继电器的干接点（N.O 和 COM）】输入，短路 0.5 秒以上 有效开锁，手柄闭合自动上锁。
2.3 支持钥匙开锁控制功能
本机柜锁接收控制器 DO【钥匙控制继电器的干接点（N.O 和 COM）】输入，闭合表示禁止钥匙开启，断开表示允许钥匙开启。满足锁体通电且 FSU 在线时禁止钥匙开锁，锁体断电或 FSU 离线时允许钥匙开锁。
2.4 内置无源电子锁芯功能
本机柜锁内置欧式圆筒销子半锁无源电子锁芯， 使其拥有了传统机械锁所不具备的完美逻辑设计带来的全新产品体验。实现一把智能电子钥匙灵活管理无限个机柜的可能。

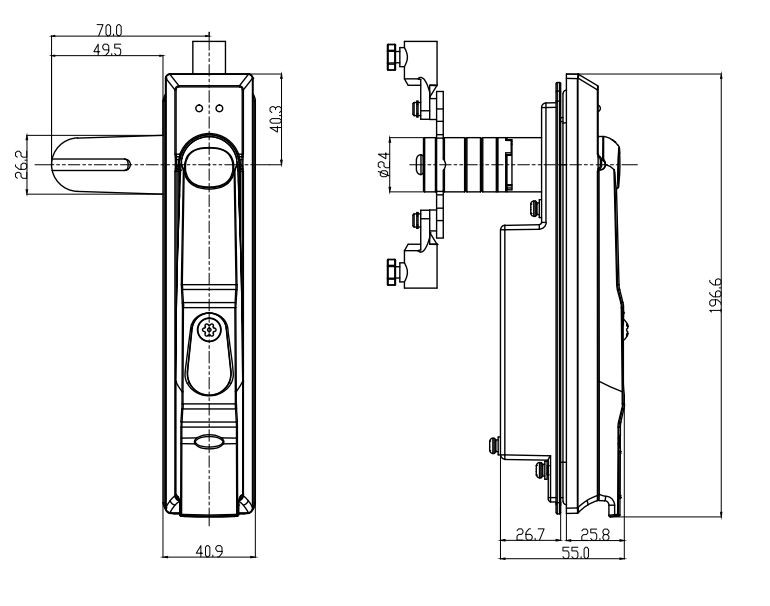

锁体尺寸：公差±5%
开孔尺寸图
RV900LC-L05+ 智能双控机柜锁是我公司的最新专利产品，在普通机柜锁的基础上最新 开发的高科技创新产品。它将“钥匙开启控制”、“锁控单元”、“无源电子锁芯”等全部巧 妙集中到”机柜锁”锁体内，使之”一体化”，方便安装、调试。广泛使用于各种户外、室内 中大型智能化电信机柜等要求实时监控的场所，它采用电子智能控制、功能多、安全可靠。突出优点：FSU 提供 2 路 DO 控制，满足锁体通电且 FSU 在线时禁止钥匙开锁，锁体断电或 FSU 离 线时允许钥匙开锁，支持三种开孔尺寸，分别是150X25MM、164X32MM，141X25MM，可方便替换传统的机械式机柜锁，无需修改孔位，内 置无源电子锁芯，方便一把电子钥匙管理多个机柜。
技术参数：
锁体尺寸：196MM（长）X 41MM（宽）X 65MM（厚）±5％
开孔尺寸：150 X 25MM
锁体净重：0.8Kg±5％ 颜 色：黑色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工 作 电 流：静态待机时小于250mA【含控制钥匙开启装置时】，动态电控开锁（或启动 钥匙控制装置）时小于500mA。
最小供应电流：1000mA／12VDC输入时
工作状态：开锁驱动时，绿灯一直点亮8秒，开门后绿灯闪烁，正常关门后绿灯熄灭，不正常开门后红灯闪烁。正常关门后红灯熄灭。
特殊参数
使用寿命：10万次以上
开锁方式：电控开启和电子钥匙开启，关门自动上锁。
产品功能
2.1 手柄开启状态、机柜门开关状态识别及复合门磁输出
本机柜锁设计有霍尔开关检查锁体手柄开启状态即锁状态，另外接收机柜锁门磁的干接点状态输入，二者是与的关系，合并输出门磁信号给控制器。OC 门输出方式。
2.2 接收控制器干节点输入，电控开锁
本机柜锁接收控制器 DO【开锁继电器的干接点（N.O 和 COM）】输入，短路 0.5 秒以上 有效开锁，手柄闭合自动上锁。
2.3 支持钥匙开锁控制功能
本机柜锁接收控制器 DO【钥匙控制继电器的干接点（N.O 和 COM）】输入，闭合表示禁止钥匙开启，断开表示允许钥匙开启。满足锁体通电且 FSU 在线时禁止钥匙开锁，锁体断电或 FSU 离线时允许钥匙开锁。
2.4 内置无源电子锁芯功能
本机柜锁内置欧式圆筒销子半锁无源电子锁芯， 使其拥有了传统机械锁所不具备的完美逻辑设计带来的全新产品体验。实现一把智能电子钥匙灵活管理无限个机柜的可能。
锁体尺寸：公差±5%
开孔尺寸图
产品接线定义
2X5P 带锁接插线定义
2X5P 带锁接插线定义
| 引脚 | 引线颜色 | 功能定义 | 备注 |
| 1 | 棕色 | UNLOCK | 开锁信号，低电平有效 |
| 2 | 灰色 | ON_KEY |
与 GND 短路禁止钥匙开启，断 开允许钥匙开启 |
| 3 | 红色 | +12V | DC12V 供电正极 |
| 4 | 棕色 | GND | 配合 UNLOCK 共地 |
| 5 | 黄色 | GND | 外接门磁地线 |
| 6 | 紫色 | D.SW | 外接门磁输入 |
| 7 | 橙色 | D.SW_OC | OC 复合门磁输出 |
| 8 | 黑色 | GND | DC12V 供电负极 |
| 9 | 绿色 | NC | 悬空 |
| 10 | 白色 | NC | 悬空 |
