电控机柜锁RV900LC-L04
- 型号RV900LC-L04
- 类型
- 其他
智能双控机柜锁是在普通机柜锁的基础上最新 开发的高科技创新产品。它将“钥匙开启控制”、“锁控单元”等全部巧 妙集中到”机柜锁”锁体内，使之”一体化”，方便安装、调试。
产品概述：
智能双控机柜锁是在普通机柜锁的基础上最新 开发的高科技创新产品。它将“钥匙开启控制”、“锁控单元”等全部巧 妙集中到”机柜锁”锁体内，使之”一体化”，方便安装、调试。广泛使用于各种户外、室内 中大型智能化电信机柜等要求实时监控的场所，它采用电子智能控制、功能多、安全可靠。突出优点：FSU 提供 2 路 DO 控制，满足锁体通电且 FSU 在线时禁止钥匙开锁，锁体断电或 FSU 离 线时允许钥匙开锁，开孔尺寸 150X25MM，可方便替换传统的机械式机柜锁，无需修改孔位。
技术参数：
1.性能指标
锁体尺寸：169MM（长）X 41MM（宽）X 53MM（厚）±5％
开孔尺寸：150 X 25MM
锁体净重0.8Kg±5％ 颜 色：黑色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工 作 电 流：静态待机时小于250mA【含控制钥匙开启装置时】，动态电控开锁（或启动 钥匙控制装置）时小于500mA。
最小供应电流：1000mA／12VDC输入时
工作状态：开锁驱动时，绿灯一直点亮8秒，开门后绿灯闪烁，正常关门后绿灯熄灭，不正常开门后红灯闪烁。正常关门后红灯熄灭。
使用寿命：10万次以上
开锁方式：电控开启，关门自动上锁。
l 产品功能
1．手柄开启状态、机柜门开关状态识别及复合门磁输出
本机柜锁设计有霍尔开关检查锁体手柄开启状态即锁状态，另外接收机柜锁门磁的干接点状态输入，二者是与的关系，合并输出门磁信号给控制器。OC 门输出方式。
2．接收控制器干节点输入，电控开锁
本机柜锁接收控制器 DO【开锁继电器的干接点（N.O 和 COM）】输入，短路 0.5 秒以上 有效开锁，手柄闭合自动上锁。
3．支持钥匙开锁控制功能
本机柜锁接收控制器 DO【钥匙控制继电器的干接点（N.O 和 COM）】输入，闭合表示禁止钥匙开启，断开表示允许钥匙开启。满足锁体通电且 FSU 在线时禁止钥匙开锁，锁体断电或 FSU 离线时允许钥匙开锁。
接线定义：
2X5P 带锁接插线定义

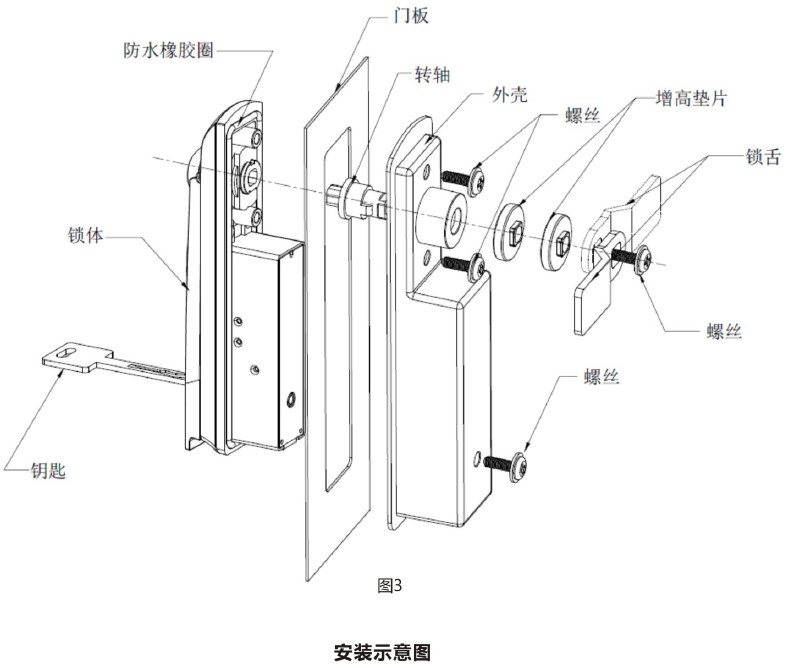

结构示意图：

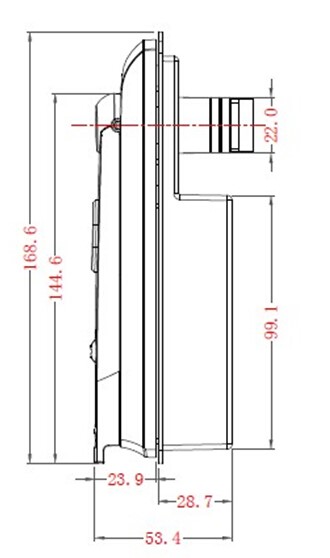

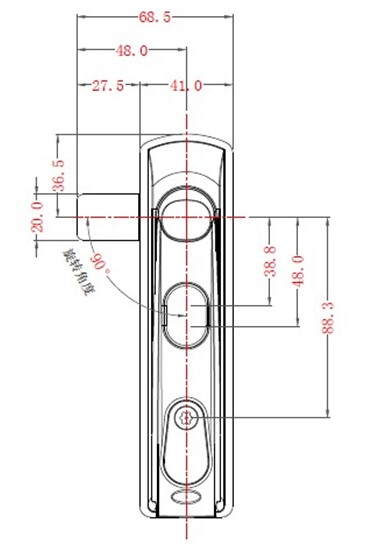

锁体尺寸：公差±5%

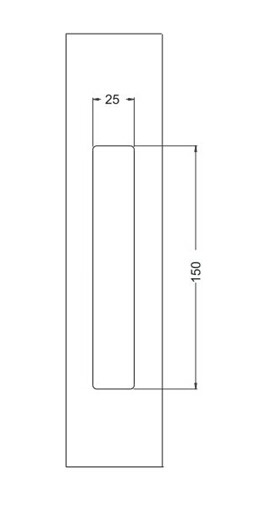

开孔尺寸图：
智能双控机柜锁是在普通机柜锁的基础上最新 开发的高科技创新产品。它将“钥匙开启控制”、“锁控单元”等全部巧 妙集中到”机柜锁”锁体内，使之”一体化”，方便安装、调试。广泛使用于各种户外、室内 中大型智能化电信机柜等要求实时监控的场所，它采用电子智能控制、功能多、安全可靠。突出优点：FSU 提供 2 路 DO 控制，满足锁体通电且 FSU 在线时禁止钥匙开锁，锁体断电或 FSU 离 线时允许钥匙开锁，开孔尺寸 150X25MM，可方便替换传统的机械式机柜锁，无需修改孔位。
技术参数：
1.性能指标
锁体尺寸：169MM（长）X 41MM（宽）X 53MM（厚）±5％
开孔尺寸：150 X 25MM
锁体净重0.8Kg±5％ 颜 色：黑色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工 作 电 流：静态待机时小于250mA【含控制钥匙开启装置时】，动态电控开锁（或启动 钥匙控制装置）时小于500mA。
最小供应电流：1000mA／12VDC输入时
工作状态：开锁驱动时，绿灯一直点亮8秒，开门后绿灯闪烁，正常关门后绿灯熄灭，不正常开门后红灯闪烁。正常关门后红灯熄灭。
使用寿命：10万次以上
开锁方式：电控开启，关门自动上锁。
l 产品功能
1．手柄开启状态、机柜门开关状态识别及复合门磁输出
本机柜锁设计有霍尔开关检查锁体手柄开启状态即锁状态，另外接收机柜锁门磁的干接点状态输入，二者是与的关系，合并输出门磁信号给控制器。OC 门输出方式。
2．接收控制器干节点输入，电控开锁
本机柜锁接收控制器 DO【开锁继电器的干接点（N.O 和 COM）】输入，短路 0.5 秒以上 有效开锁，手柄闭合自动上锁。
3．支持钥匙开锁控制功能
本机柜锁接收控制器 DO【钥匙控制继电器的干接点（N.O 和 COM）】输入，闭合表示禁止钥匙开启，断开表示允许钥匙开启。满足锁体通电且 FSU 在线时禁止钥匙开锁，锁体断电或 FSU 离线时允许钥匙开锁。
接线定义：
2X5P 带锁接插线定义
| 引脚 | 引线颜色 | 功能定义 | 备注 |
| 1 | 棕色 | UNLOCK | 开锁信号，低电平有效 |
| 2 | 灰色 | ON_KEY |
与 GND 短路禁止钥匙开启，断 开允许钥匙开启 |
| 3 | 红色 | +12V | DC12V 供电正极 |
| 4 | 棕色 | GND | 配合 UNLOCK 共地 |
| 5 | 黄色 | GND | 外接门磁地线 |
| 6 | 紫色 | D.SW | 外接门磁输入 |
| 7 | 橙色 | D.SW_OC | OC 复合门磁输出 |
| 8 | 黑色 | GND | DC12V 供电负极 |
| 9 | 绿色 | NC | 悬空 |
| 10 | 白色 | NC | 悬空 |
结构示意图：
锁体尺寸：公差±5%
开孔尺寸图：
