智能双控机柜锁

一、 引言
RV900LC-L05-EK 智能双控机柜锁是我公司的最新专利产品，在普通机柜锁的基础上最新 开发的高科技创新产品。它将“钥匙开启控制”、“锁控单元”、“无源电子锁芯”等全部巧 妙集中到“机柜锁”锁体内，使之“一体化”，方便安装、调试。广泛使用于各种户外、室内 中大型智能化电信机柜等要求实时监控的场所，它采用电子智能控制、功能多、安全可靠。突 出优点：FSU 提供 2 路 DO 控制，满足锁体通电且 FSU 在线时禁止钥匙开锁，锁体断电或 FSU 离 线时允许钥匙开锁，开孔尺寸 150X25MM，可方便替换传统的机械式机柜锁，无需修改孔位，内 置无源电子锁芯，方便一把电子钥匙管理多个机柜。


二、产品的名称和型号
产品名称：智能双控机柜锁(内置无源电子锁芯) 对外型号：RV900LC-L05-EK
对内型号：RV900LC-L05-EK

三、 引用的标准和规范
GB 4208-2008 外壳防护等级（IP 代码）（eqv IEC60529：2001） GB 8702 电磁辐射防护规定
GB 12663 防盗系统环境试验
GB/T 191-2008      包装储运图示标志
GB/T 2423.1-2008   电工电子产品环境试验 第２部分：试验方法  试验 A： 低温试验方法 GB/T 2423.2-2008  电工电子产品环境试验 第２部分：试验方法                       试验 B： 高温试验方法 GB/T 2423.3-2008  电工电子产品环境试验 第２部分：试验方法                       试验 Cab：恒定湿热试验 GB/T 2423.8-1995                   电工电子产品环境试验 第 2 部分： 试验 Ed：自由跌落试验方法
GB/T 2423.10-2008  电工电子产品环境试验 第 2 部分 试验方法      试验 Fc 和导则：振动（正 弦）
GB/T 2828.1-2003   按接收质量限（AQL）检索的逐批检查计数抽样程序及抽样表
GB/T 4943-2007     信息技术设备的安全
GB/T 9254-2008     信息技术设备的无线电骚扰限值和测量方法
GB/T 17626.2-2006 《电磁兼容 试验和测量技术      静电放电抗扰度试验》
GB/T 17626.4-2008 《电磁兼容 试验和测量技术     电快速瞬变脉冲群抗扰度试验》 GB/T 17626.5-2008 《电磁兼容 试验和测量技术浪涌(冲击)抗扰度试验》
GB/T 17626.11-2008 《电磁兼容 试验和测量技术    电压暂降、短时中断和电压变化抗扰度试验》

GB/T 9969.1-2008   工业产品使用说明书   总则
GB/T 16796-2009    安全防范报警设备 安全要求和实验方法 GA374-2001   电子防盗锁
GA/T 73-94         机械防盗锁


四、使用环境

表 1 ：环境条件


项   目	要        求
场   所	室内
工作环境	-10～50℃、20～90％（无结露·结冰）
存储环境	-20～60℃、20～90％（无结露·结冰）
大气压力	大气压力：70～106Kpa
冷却方式	自然冷
防护等级	IP65
运输条件 标准	参照 GB/T 14508-93 等级公路货物运输机械环境条件，公路等级 2M3（次高级或中级路 面的三、四级公路）


表 2：运输的机械条件


1	正弦振动	GB/T 14508	2～8Hz,7.5mm 8～200Hz,20m/s2 轴向各5个扫频循环
2	平稳随机振动	GB/T 14508	2～10Hz,30m2/s3 10～200Hz,3m2/s3 每方向30分钟
3	非稳态振动（冲 击试验）	GB/T 14508	300m/s2，3轴向，各3次
4	自由跌落	GB/T 14508	1.0M，6个面各1次



五、功能、性能指标及使用要求

1、 性能指标
锁体尺寸：196MM（长）X 41MM（宽）X 65MM（厚）±5％
开孔尺寸：150 X 25MM或1634X 32MM
锁体净重：0.8Kg±5％ 颜  色：黑色 额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC


工 作 电 流：静态待机时小于250mA【含控制钥匙开启装置时】，动态电控开锁（或启动 钥匙控制装置）时小于500mA。
最小供应电流：1000mA／12VDC输入时
工作状态：开锁驱动时，绿灯一直点亮8秒，开门后绿灯闪烁，正常关门后绿灯熄灭，不正 常开门后红灯闪烁。正常关门后红灯熄灭。

特殊参数 使用寿命：10万次以上
开锁方式：电控开启和电子钥匙开启，关门自动上锁。

2、 产品功能

2.1 手柄开启状态、机柜门开关状态识别及复合门磁输出 本机柜锁设计有霍尔开关检查锁体手柄开启状态即锁状态，另外接收机柜锁门磁的干接
点状态输入，二者是与的关系，合并输出门磁信号给控制器。OC  门输出方式。

2.2 接收控制器干节点输入，电控开锁
本机柜锁接收控制器 DO【开锁继电器的干接点（N.O 和 COM）】输入，短路 0.5 秒以上 有效开锁，手柄闭合自动上锁。
2.3 支持钥匙开锁控制功能
本机柜锁接收控制器 DO【钥匙控制继电器的干接点（N.O 和 COM）】输入，闭合表示禁 止钥匙开启，断开表示允许钥匙开启。满足锁体通电且 FSU 在线时禁止钥匙开锁，锁体断电或 FSU 离线时允许钥匙开锁。

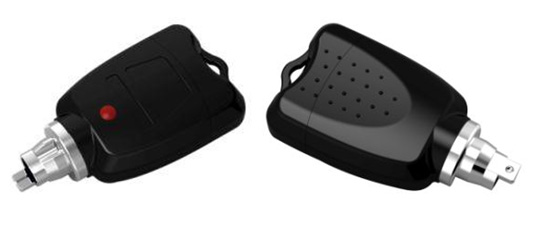

2.4 内置无源电子锁芯功能 本机柜锁内置欧式圆筒销子半锁无源电子锁心，使其拥有了传统机械锁所不具备的完美
逻辑设计带来的全新产品体验。实现一把智能电子钥匙灵活管理无限个机柜的可能。


六、电磁环境的抗干扰性试验及其他要求

1、 静电放电抗扰度 (ESD)
1) 采用标准: GBT17626.2
2) 试验条件 : （试验等级: 3级）


放电部位	壳体、信号口
接触放电	±6kV
空气放电	±8kV

3）判定标准：静电放电时应能正常工作，功能劣化但可自动恢复是可接受的；如果出现 功能劣化或丧失，需人工干预才能恢复，判为不合格。不带电进行测试，测试后应能 正常工作，如果出现功能劣化或者丧失，判为不合格。
4)  测试要点：测试前要先用测试工装检验硬件是正常的。

2、电快速瞬变脉冲群抗扰度试验（EFT/B）

1)  采用标准: GBT17626.4
2)  试验条件：（试验等级: 3级）


试验端口	供电电源端口	数据端口
开路输出电压（±10%）	电压峰值±2kV	电压峰值±1kV
脉冲的重复率（±20%）	100kHz	100kHz


3)  判定标准：功能或性能暂时降低,  但能自行恢复；如果出现功能劣化或丧失，需 人工干预才能恢复，判为不合格。
3. 浪涌(冲击)抗扰度试验(SURGE)
1)   采用标准 : GBT17626.5
2)   试验条件：（试验等级: 3级）


试验端口	电源端口及通讯端口
开路试验电压（±10%）组合波 形1.2/50us～8/20us	线－线 ±2kV
	无

3）判定标准：试验时应能正常工作，功能劣化但可自动恢复是可接受的；如果出现功 能劣化或丧失，需人工干预才能恢复，判为不合格。通讯口试验后，能正常工作， 判为合格。
4)  测试要点：测试前要先用测试工装检验硬件是正常的。


4．安规要求
符合GB4943。
5. 产品可靠性MTBF要求
无故障工作时间>10万小时。


七、整机外观及相关尺寸

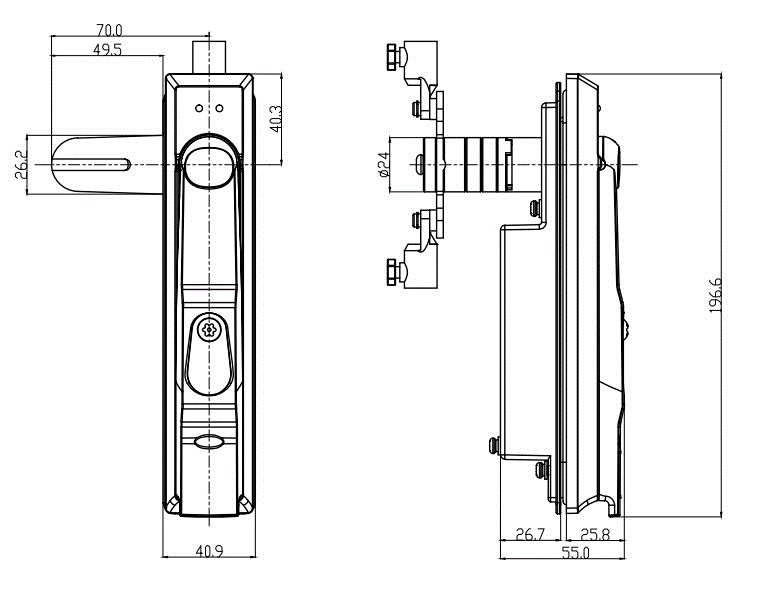

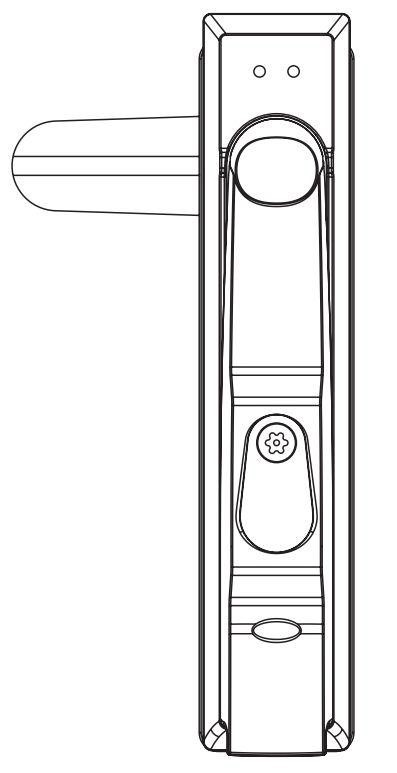

锁体外形图


锁体尺寸：公差±5%

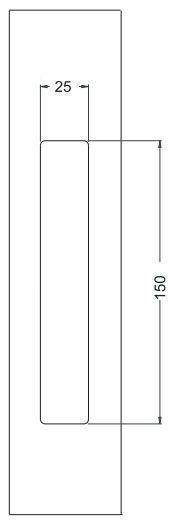

开孔尺寸图


八、产品提供的资料
提供详细的使用说明书（包括产品功能介绍、安装调测步骤、包装清单、注意事项、故 障维护等内容），与上位通讯协议。


资料名称	说明
用户手册（产品说明书）	使用者在阅读用户手册后，能够了解产品的技术 规格、功能、安装说明等。
通讯协议	无


九、产品接线定义



2X5P 带锁接插线定义


引脚	引线颜色	功能定义	备注
1	棕色	UNLOCK	开锁信号，低电平有效
2	灰色	ON_KEY	与 GND 短路禁止钥匙开启，断 开允许钥匙开启
3	红色	+12V	DC12V 供电正极
4	棕色	GND	配合 UNLOCK 共地
5	黄色	GND	外接门磁地线
6	紫色	D.SW	外接门磁输入
7	橙色	D.SW_OC	OC 复合门磁输出
8	黑色	GND	DC12V 供电负极
9	绿色	NC	悬空
10	白色	NC	悬空
