A05EM门禁机柜锁

产品概述：
  RV900LC-A05EM 一体化 ID 卡门禁机柜锁是我公司的最新专利产品，在普通机柜锁、ID 读卡 锁的基础上最新开发的高科技创新产品。它将“ID 读卡器”、“门禁控制器”等全部巧妙集中 到“机柜锁”锁体内，使之“一体化”，方便安装、调试；并且结合非接触感应智能卡独特的 安全性及 RS485 网络通信，组成智能安全的“出入”控制系统，具有网络联结的保安、监控功 能，广泛使用于各种户外、室内中大型智能化电信机柜等要求实时监控的场所，它采用电子智 能控制、非接触智能卡开锁，功能多、安全可靠。突出优点：集成度高、易安装、易升级、防 水性能优、三级防雷保护、刷卡距离远，满足锁体通电且网络正常时禁止钥匙开锁，锁体断电 或离线时允许钥匙开锁、业界独一无二、誉为智能机柜的守护神等。
技术参数：
锁体尺寸：230MM（长）X 41MM（宽）X 67（厚）±5％ 锁体净重：0.8Kg±5％
颜    色：黑色

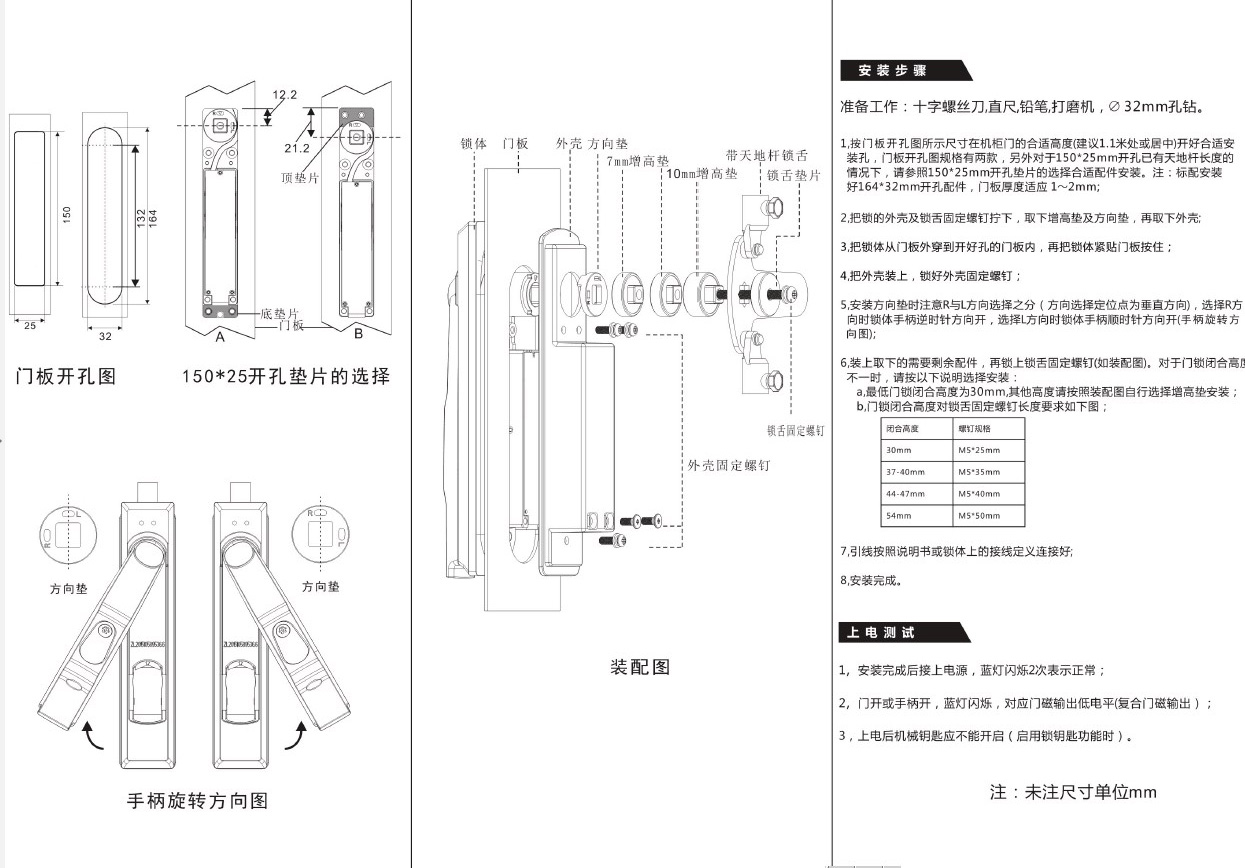

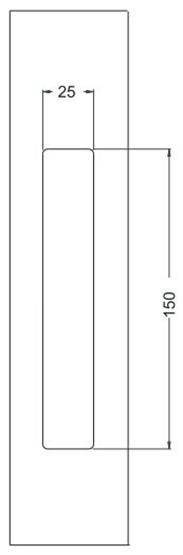

开孔尺寸：32*164MM，25*150MM，25*141MM

额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工 作 电 流：静态待机时小于250mA【含控制钥匙开启装置时】，动态电控开锁（或启动 钥匙控制装置）时小于500mA。
最小供应电流：1000mA／12VDC输入时
支持卡类型：各种封装EM卡 RF工作频率： 125KHZ±5%
刷卡距离： 20-50 毫米【与卡片的质量和大小尺寸与刷卡区域配匹度有关】
工作状态：上电正常绿灯和红灯闪一下，待机灯灭，门磁报警红灯闪烁，合法开锁绿灯常 亮到开锁结束，非法刷卡闪红灯。


特殊参数
使用寿命：35万次以上
通讯方式：RS485，9600bit/s(默认) 开锁方式：电控开启(远程命令开锁、合法卡刷卡开锁和机械钥匙开启)，关门自动上锁。 读卡方式：读ID卡序列号方式


产品功能

门禁功能
门禁授权，最多能 512 张 ID 卡；
软件授权：由系统软件通过联网通信授权(建议使用软件授权)；
事件记录，最多 1120 条历史记录（可扩充），超过 1120 条时覆盖最早期存储的历史记录；
RS485 联网实时监控、门状态、手柄状态、实时钟功能；
一路外接门磁接口；
应急机械钥匙开锁功能（采用欧标锁芯）；
l     支持钥匙开启控制功能（有电且网络正常禁止钥匙开启，断电或离线允许钥匙开启）。

开门方式
刷卡开门；
远程开门；
机械钥匙开门。

锁体尺寸：公差±5%



产品接线定义
2X5P 带锁接插线定义


引脚	引线颜色	功能定义	备注
1	棕色	485A	RS485 差分信号正
2	灰色	485B	RS485 差分信号负
3	红色	+12V	DC12V 供电正极
4	棕色	GND	备用
5	黄色	GND	外接门磁地线
6	紫色	D.SW	外接门磁输入
7	橙色	NC	悬空
8	黑色	GND	DC12V 供电负极
9	绿色	NC	悬空
10	白色	NC	悬空
