一体化门禁机柜锁

l  产品概述：
 RV900LC-A03EM一体化门禁机柜锁是我公司的最新专利产品，在普通机柜锁、读卡锁的基础上最新开发的高科技创新产品。它将“读卡器”、“门禁控制器”等全部巧妙集中到“机柜锁”锁体内的控制盖内，使之“一体化”，方便安装、调试；并且结合非接触感应智能卡独特的安全性及RS485/422网络通信，组成智能安全的“出入”控制系统，具有网络联结的保安、监控功能，广泛使用于无人置守基站、机房等要求实时监控的场所，它采用电子智能控制、非接触智能卡开锁，功能多、安全可靠。突出优点：易安装、易升级、不积水、有钥匙及手动开锁监控功能、三级防雷保护、SMT表贴工艺等。

l  技术参数：
锁体尺寸：170MM（长）X 45MM（宽）X 60MM（高）±5％
锁体净重：0.50Kg±5％
颜    色：黑色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
静态工作电流：小于150mA
最小供应电流：3000mA／12VDC输入时
支持卡类型：RV900LC-A03EM支持各种封装的EM卡
RF工作频率：RV900LC-A03EM　125KHZ±5%
刷卡距离：RV900LC-A03EM　 40-80 毫米
工作环境：0～50℃、20～90％（无结露结冰）
存储环境：-20～60℃、20～90％（无结露结冰）
抗扰度指标：静电放电(ESD)：接触放电±6KV  空气放电±8kV
工作状态：合法开门绿灯闪烁一次，非法开门红灯闪烁
执行标准：智能卡阅读器企业标准。

特殊参数
使用寿命：35万次以上
通讯方式：RS485，9600bit/s(默认)
开锁方式：电控开启和手动开启，关门并按下手柄后自动上锁
读卡方式：RV900LC-A03EM读ID卡序列号方式

1、产品功能
门禁功能
l  门禁授权，最多能640张ID卡；
l  软件授权：由系统软件通过联网通信授权(建议使用软件授权)；
l  事件记录，最多1088条历史记录（可扩充），超过1088条时覆盖最早期存储的历史记录；
l  实时钟功能；
l  一路光电隔离输入作外接门磁。

开门方式
l  刷卡开门；
l  远程开门；
l  机械钥匙开门。

RS485通信
RV900LC-A03EM采用RS485通信方式与后端PC保持通信，通信速率默认为9600BPS，其通信ID默认为1，可通过调试工具修改其ID。
备注：假如忘记设备ID，可通过通用设备ID“ 0”与设备连接，修改其通信地址；

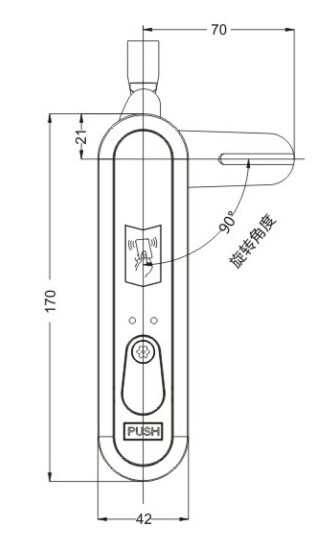

锁体尺寸：公差±5%

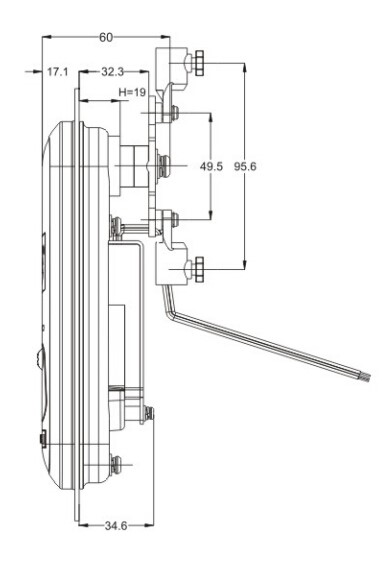

锁体侧面









锁体正面



产品接线定义
1、电源、通信接线

第1线	红色	+12V	DC12V供电
第2线	黑色	GND
第3线	黄色	ARM	报警输出（OC门）
第4线	绿色	RS485A+	RS485通信端
第5线	白色	RS485B-


2、门磁输入接线

第1线	紫色	DOOR.SW	外接“门磁”输入端
第2线	黑色	GND


3、开锁输入接线

第1线	棕色	NC	备用
第2线	灰色	NC

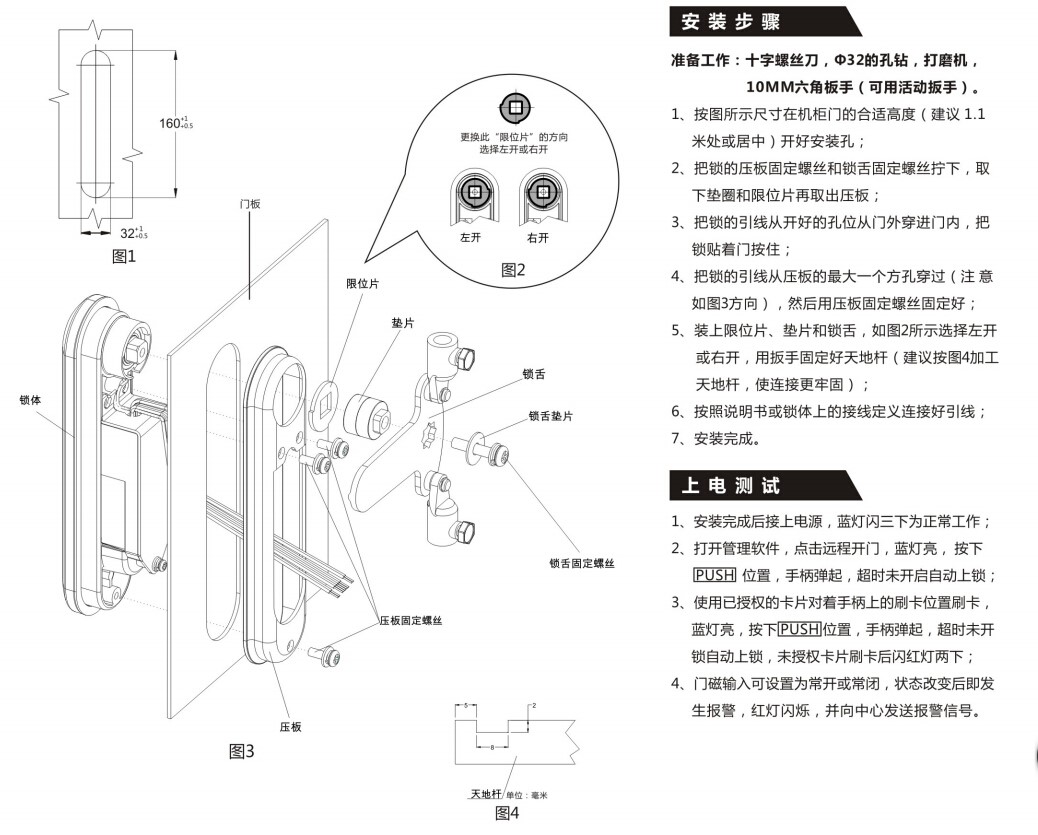

安装步骤：
