一、 引言
RV900LC-A05IC 一体化 IC 卡门禁机柜锁是我公司的最新专利产品，在普通机柜锁、IC 读卡 锁的基础上最新开发的高科技创新产品。它将“IC 读卡器”、“门禁控制器”等全部巧妙集中 到“机柜锁”锁体内，使之“一体化”，方便安装、调试；并且结合非接触感应智能卡独特的 安全性及 RS485 网络通信，组成智能安全的“出入”控制系统，具有网络联结的保安、监控功 能，广泛使用于各种户外、室内中大型智能化电信机柜等要求实时监控的场所，它采用电子智 能控制、非接触智能卡开锁，功能多、安全可靠。突出优点：集成度高、易安装、易升级、防 水性能优、三级防雷保护、刷卡距离远，满足锁体通电且网络正常时禁止钥匙开锁，锁体断电 或离线时允许钥匙开锁、业界独一无二、誉为智能机柜的守护神等。

二、产品的名称和型号
产品名称：一体化 IC 卡门禁机柜锁 对外型号：RV900LC-A05IC
对内型号：RV900LC-A05IC

三、 引用的标准和规范

四、使用环境
表 1 ：环境条件


项   目	要        求
场   所	室内
工作环境	-10～50℃、20～90％（无结露·结冰）
存储环境	-20～60℃、20～90％（无结露·结冰）
大气压力	大气压力：70～106Kpa
冷却方式	自然冷
防护等级	IP55
运输条件 标准	参照 GB/T 14508-93 等级公路货物运输机械环境条件，公路等级 2M3（次高级或中级路 面的三、四级公路）


表 2：运输的机械条件


1	正弦振动	GB/T 14508	2～8Hz,7.5mm 8～200Hz,20m/s2 轴向各5个扫频循环
2	平稳随机振动	GB/T 14508	2～10Hz,30m2/s3 10～200Hz,3m2/s3 每方向30分钟
3	非稳态振动（冲 击试验）	GB/T 14508	300m/s2，3轴向，各3次
4	自由跌落	GB/T 14508	1.0M，6个面各1次




五、功能、性能指标及使用要求

1、 性能指标

锁体尺寸：230MM（长）X 41MM（宽）X 67（厚）±5％ 锁体净重：0.8Kg±5％
颜    色：黑色

额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工 作 电 流：静态待机时小于250mA【含控制钥匙开启装置时】，动态电控开锁（或启动 钥匙控制装置）时小于500mA。
最小供应电流：1000mA／12VDC输入时
支持卡类型：各种封装IC卡
RF工作频率： 13.56MHZ±5%
刷卡距离： 20-50 毫米【与卡片的质量和大小尺寸与刷卡区域配匹度有关】
工作状态：上电正常绿灯和红灯闪一下，待机灯灭，门磁报警红灯闪烁，合法开锁绿灯常 亮到开锁结束，非法刷卡闪红灯。
特殊参数 使用寿命：35万次以上
通讯方式：RS485，9600bit/s(默认) 开锁方式：电控开启(远程命令开锁、合法卡刷卡开锁和机械钥匙开启)，关门自动上锁。
 读卡方式：读IC卡序列号方式

2、 产品功能

门禁功能

l      门禁授权，最多能 512 张 IC 卡；
l      软件授权：由系统软件通过联网通信授权(建议使用软件授权)；
l      事件记录，最多 1120 条历史记录（可扩充），超过 1120 条时覆盖最早期存储的历史记 录；
l      RS485 联网实时监控、门状态、手柄状态、实时钟功能；
l      一路外接门磁接口；
l      应急机械钥匙开锁功能（采用欧标锁芯）；
l      支持钥匙开启控制功能（有电且网络正常禁止钥匙开启，断电或离线允许钥匙开启）。 开门方式
l      刷卡开门；
l      远程开门；
l      机械钥匙开门。 RS485通信
RV900LC-A05IC采用RS485通信方式与后端PC保持通信，通信速率默认为9600BPS，其通信ID


默认为1，可通过调试工具修改其ID。

备注：假如忘记设备ID，可通过通用设备ID“ 0”与设备连接，修改其通信地址。 六、电磁环境的抗干扰性试验及其他要求


1、 静电放电抗扰度 (ESD)

1) 采用标准: GBT17626.2
2) 试验条件 : （试验等级: 3级）


放电部位	壳体、信号口
接触放电	±6kV
空气放电	±8kV

3）判定标准：静电放电时应能正常工作，功能劣化但可自动恢复是可接受的；如果出现 功能劣化或丧失，需人工干预才能恢复，判为不合格。不带电进行测试，测试后应能 正常工作，如果出现功能劣化或者丧失，判为不合格。
4)  测试要点：测试前要先用测试工装检验硬件是正常的。


2、电快速瞬变脉冲群抗扰度试验（EFT/B）


1)  采用标准: GBT17626.4
2)  试验条件：（试验等级: 3级）


试验端口	供电电源端口	数据端口
开路输出电压（±10%）	电压峰值±2kV	电压峰值±1kV
脉冲的重复率（±20%）	100kHz	100kHz


3)  判定标准：功能或性能暂时降低,  但能自行恢复；如果出现功能劣化或丧失，需 人工干预才能恢复，判为不合格。

3. 浪涌(冲击)抗扰度试验(SURGE)

1)   采用标准 : GBT17626.5
2)   试验条件：（试验等级: 3级）


试验端口	电源端口及通讯端口
开路试验电压（±10%）组合波 形1.2/50us～8/20us	线－线 ±2kV
	无

3）判定标准：试验时应能正常工作，功能劣化但可自动恢复是可接受的；如果出现功 能劣化或丧失，需人工干预才能恢复，判为不合格。通讯口试验后，能正常工作，


判为合格。
4)  测试要点：测试前要先用测试工装检验硬件是正常的。

4．安规要求 符合GB4943。
5. 产品可靠性MTBF要求 无故障工作时间>10万小时。

七、整机外观及相关尺寸

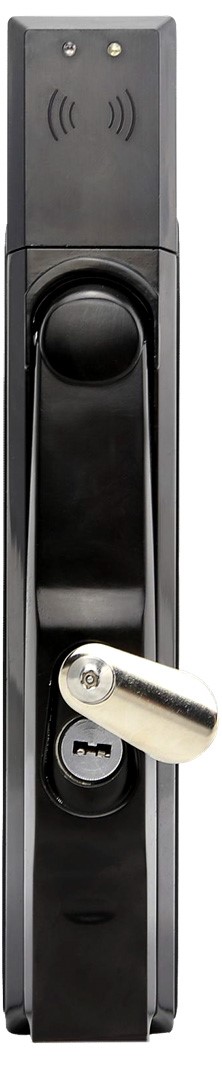

锁体及装饰面板

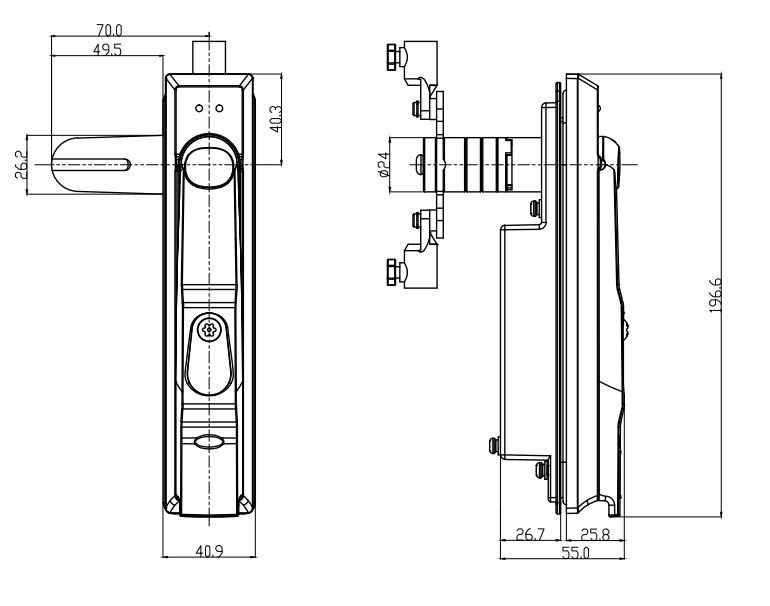

锁体尺寸：公差±5%

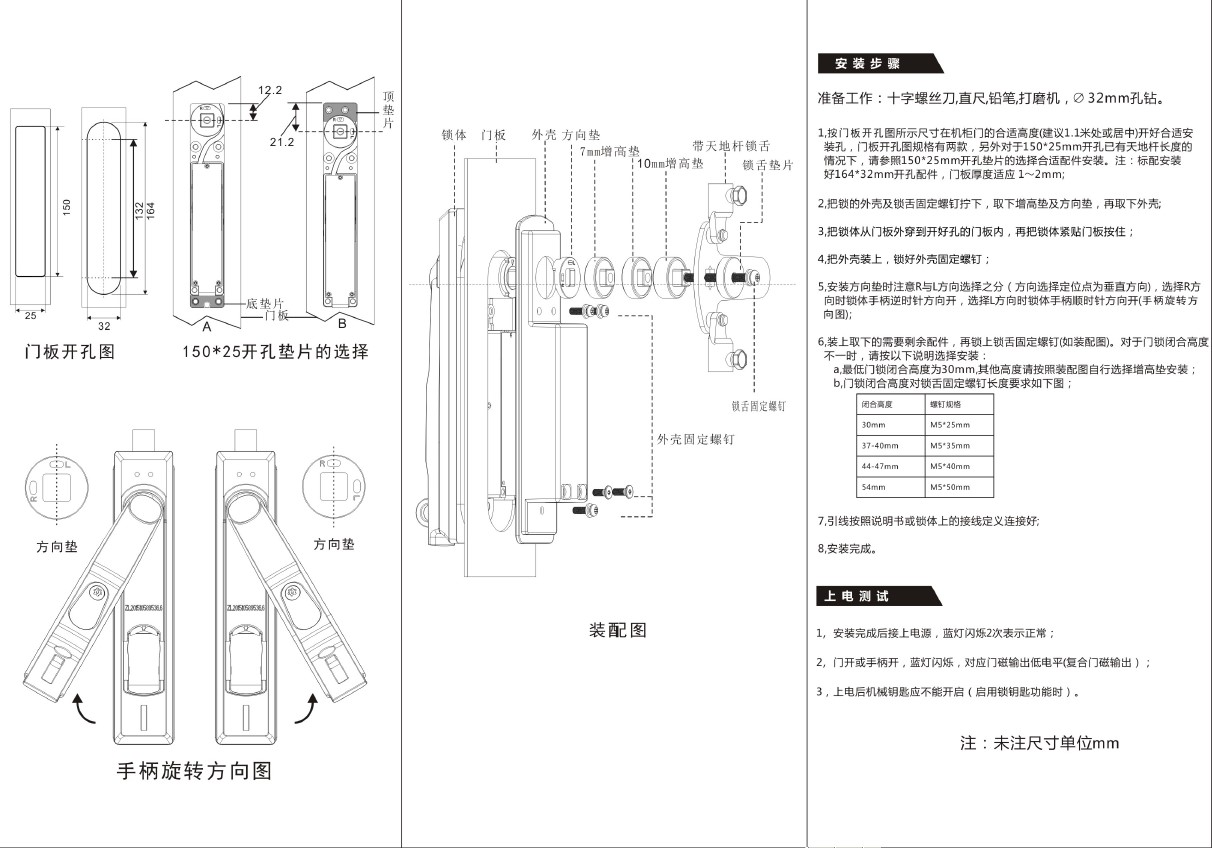

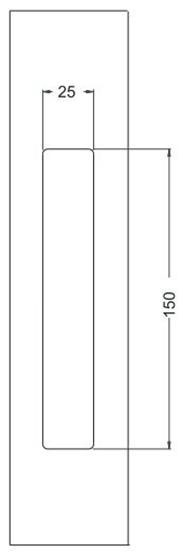

开孔尺寸图


八、产品提供的资料
提供详细的使用说明书（包括产品功能介绍、安装调测步骤、包装清单、注意事项、故 障维护等内容），与上位通讯协议。


资料名称	说明
用户手册（产品说明书）	使用者在阅读用户手册后，能够了解产品的技术 规格、功能、安装说明等。
通讯协议	见《门禁通讯协议》



九、产品接线定义





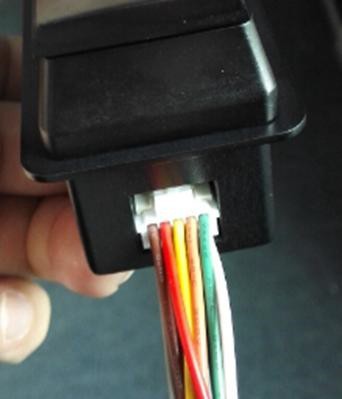

2X5P 带锁接插线定义



引脚	引线颜色	功能定义	备注
1	棕色	485A	RS485 差分信号正
2	灰色	485B	RS485 差分信号负
3	红色	+12V	DC12V 供电正极
4	棕色	GND	备用
5	黄色	GND	外接门磁地线
6	紫色	D.SW	外接门磁输入
7	橙色	NC	悬空
8	黑色	GND	DC12V 供电负极
9	绿色	NC	悬空
10	白色	NC	悬空
