R04EM读卡机柜锁

一、性能参数
    颜色：黑色
材质：主体为锌合金+不锈钢+ABS（电子），配件为不锈钢
锁体尺寸：168.6MM（长）*41MM（宽）*53.4MM（高）±5％
开孔尺寸：25X150MM
锁体净重：0.8Kg±5％
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工 作 电 流：静态待机时小于150mA，动态开锁时小于500mA。
最小供应电流：1000mA／12VDC输入时


二、开门方式
   刷卡开门：通过ID卡刷卡开锁
    远程开门：远程命令开锁（外接控制器）；
    钥匙开门：机械钥匙开锁。

三、接线定义
2X5P带锁接插线定义

引脚	引线颜色	功能定义	备注
1	棕色	电磁铁控制线
2	灰色	NC
3	红色	+12V	DC12V供电正极
4	棕色	电磁铁控制线	空
5	黄色	GND	外接门磁地线
6	紫色	D．SW	外接门磁输入
7	橙色	ALARM	OC报警输出
8	黑色	GND	DC12V供电负极
9	绿色	WD0     维根D0	维根D1
10	白色	WD1     维根D1	维根D0






四、操作说明：

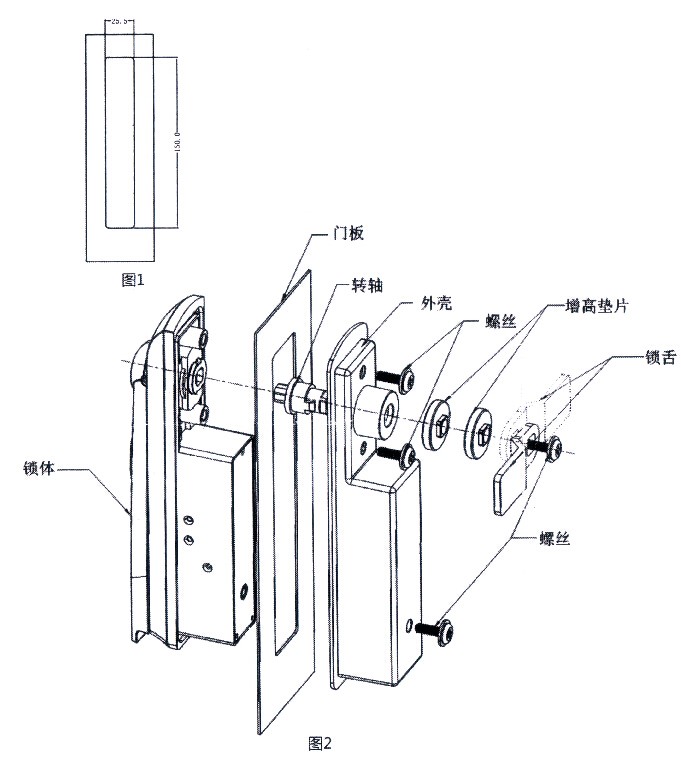

五、结构示意图：



六、安装步聚：
准备工作：十字螺丝刀，Φ32的孔钻，打磨机，10MM六角扳手（可用活动扳手）。
1.   按图所示尺寸在机柜门的合适高度（建议1.1米处或居中）开好安装孔；
2.   按锁的压板固定螺丝和锁舌螺丝拧下，取下垫圈和限位片再取出压板；
3.   把锁的引线从开好的孔位（从门外）穿进门内，把锁贴着门按住；
4.   把锁的引线从压板的最大一个方孔穿过，然后用压板固定螺丝固定好；
5.   按照说明书或锁体上的接线定义连接好引线；
6.   安装完成。

七、上电测试：
1、安装完成后接上电源，正常工作；

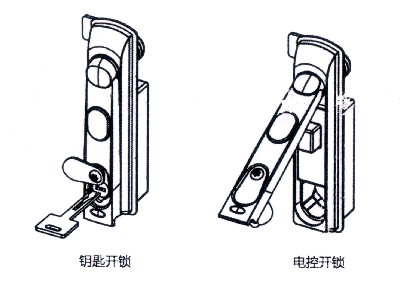

2、高电平开锁，蓝灯亮，按下手柄前端位置；
      椭圆处手柄弹起，超时未开启自动上锁；
3、门开或手柄开，红灯闪烁，对应门磁输出低电平（复合门磁输出）。
