一、引言

RV900LC-R05+  EM卡型读卡机柜锁是我公司的最新专利产品，在普通机柜锁的基础上最新开发的高科技创新产品。它将“读卡器”、“锁控单元”、“钥匙开启控制单元”、“RS485接口”等全部巧妙集中到“机柜锁”锁体内，使之“一体化”，方便安装、调试。广泛使用于各种户外、室内中大型智能化电信机柜等要求实时监控的场所，它采用电子智能控制、非接触智能卡开锁，功能多、安全可靠。突出优点：刷卡距离远、灵敏度高、具有控制钥匙开启功能、三级防雷保护、应急钥匙采用欧式圆筒销子半锁锁芯、开孔尺寸150X25MM，可方便替换传统的机械式机柜锁，无需修改孔位，亦可适应开孔尺寸为164X32MM的场合。

序号	型号	名称	备注
1	RV900LC-R05+	EM卡型读卡机柜锁	（内置EM读卡器，读序列号方式，RS485接口，ModBus协议，钥匙开启控制）

二、产品性能参数

锁体尺寸：230MM（长）X 41MM（宽）X 67（厚）±5％
锁体净重：0.8 Kg±5％
颜    色：黑色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工作电流: 静态待机时小于250mA【含控制钥匙开启装置时】，动态刷卡开锁（或启动钥匙控制装置时）时小于500mA。
最小供应电流：1000mA／12V DC输入时
支持卡类型：各种封装EM卡片；
RF工作频率：125KHZ±5％
刷卡距离：  20-50毫米
通讯方式：标准RS485；ModBus协议；
通讯格式：采用RTU方式传输，异步方式，1个起始位，8个数据位， 无校验位(有比特位，不校验)，1个停止位，共11位；
通讯速率：9600bps
通讯地址：默认ID为1,支持后台可配置，配置范围：1～8；
开锁方式：电控开启和机械钥匙开启，关门自动上锁。
工作环境：-10～50℃、20～90％（无结露·结冰）
存储环境：-20～60℃、20～90％（无结露·结冰）
抗扰度指标：静电放电(ESD)：接触放电±6kV   空气放电±8kV
电快速瞬变脉冲群（EFT/B）：供电电源端口电压峰值±2kV
                                        I/O信号、数据端口电压峰值±1kV
                                        脉冲的重复率5kHz
浪涌(冲击) (SURGE) ：电源端口及通讯端口 线－线 ±2kV

工作状态：见下表


指示灯	状态	状态说明
绿灯	常灭	锁闭合
	常亮	锁开，并且手柄抬起。
	绿灯闪烁，闪烁频率0.5Hz（无人开锁，15s后门锁自动关锁，门锁重新关锁时，绿灯熄灭）	正常开锁成功，但锁柄不抬起
	闪烁两次	提示表示正常上电
	闪烁一次	刷卡或正常开锁后将门关好并闭合手柄。
红灯	常灭	锁正常
	一直闪烁	提示非法开门，即门被强行打开
	红灯0.5Hz闪烁10秒	无权限卡，刷卡权限确认失败后（此功能单独在门锁一侧无法实现，需要主机下发命令）


执行标准：智能卡阅读器企业标准，企标编号Q/HXHD003-2006

三、产品功能

1)   门锁端刷卡：刷卡后，门锁端读卡器读取门卡信息，上报给CCU初步判断该门卡是否具有开门权限。如果有开门权限，则向门锁下达开命令；如果没有开门权限，则把信息上报给PC主机，由PC主机进一步判断该门卡是否具有开门权限，如果有开门权限，则向CCU下达开锁命令，如果无开门权限则生成警告提示；
2)   后台远程遥控开锁：控制器判断刷卡合法后，吸合开锁继电器短路锁体的UNLOCK和GND信号，约0.5秒以上完成电控开锁，轻压手柄即可弹开；
3)   机械钥匙开启控制功能：读卡机柜锁与动环主机CCU通信正常时，禁止机械钥匙开锁，通信中断或断电时，允许机械钥匙开锁。
4)   开锁过程及门锁状态用户界面响应：当正常开锁成功，但锁柄不抬起：绿灯闪烁，闪烁频率0.5Hz（无人开锁，15s后门锁自动关锁，门锁重新关锁时，绿灯熄灭）；当开锁成功并抬起锁柄：绿灯长亮；无权限卡：红灯闪烁10秒，闪烁频率0.5Hz。


四、RJ45母口接线定义

序号	项目	接线端子	线序	信号定义	说明
1	设备电源和RS485接口	RJ45	1	485A
			2	485B
			3	12V+	供电+
			4	485A
			5	485B
			6
			7
			8	GND	供电-

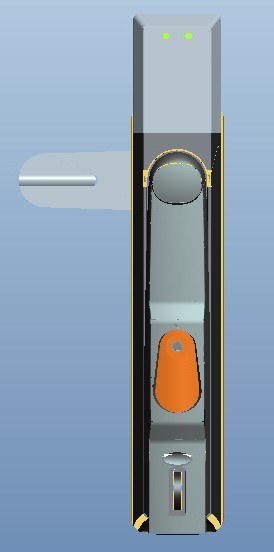

五、产品外观及尺寸






锁体尺寸：公差±5%（单位mm）

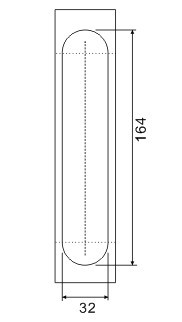

开孔尺寸图（单位mm）



六、安装说明

6.1 安装步骤
（1）  根据 “开孔尺寸图”在机柜门的合适高度（建议距离地面1.1米或柜门中间位置）开好安装方孔；

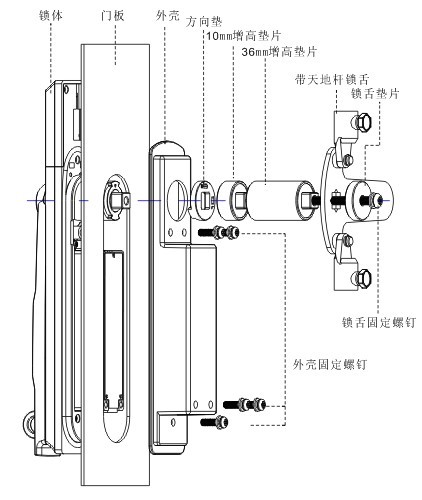

（2）  把锁的外壳和锁舌固定螺丝拧下，取下锁舌和增高垫片及方向垫，再取下外壳（如下图）；
（3）  把锁体从门板外穿到开好孔的门板内，再把锁紧贴门板按住；
（4）  把外壳装上，锁好外壳固定螺钉；
（5）  安装方向垫时注意R和L方向选择之分（方向选择定位点为垂直方向），选择R方向是锁体手柄逆时针方向开，选择L方向时锁体手柄顺时针方向开；
（6）  装上取下的剩余配件，再锁上锁舌固定螺钉，对于门锁闭合高度不一致时，请按照以下说明选择安装：
a， 装上方向垫时门锁闭合高度是30mm,选用锁舌固定螺钉M5*25mm；
b， 在a的基础上增加10mm增高垫片时门锁闭合高度是40mm, 选用锁舌固定螺钉M5*35mm；
c， 在a的基础上增加36mm增高垫片时门锁闭合高度是66mm, 选用锁舌固定螺钉M5*65mm;
（7）  引线按照说明书描述的功能进行连接好；
（8）  安装完毕。




6.2 加电测试
（1）  安装完成，检查接线无误后，可以加电验证锁体工作是否正常。
（2）  刷EM卡，看状态灯读卡是否正常；
（3）  RS485连接控制器看是否能电控开锁；
（4）  确认门磁状态是否正常；
（5）  钥匙控制功能是否正常；
（6）  如果以上都正常说明读卡机柜锁安装正确、功能完好，可以投入使用。


七、包装清单



项目	内容	数量	备注
1	EM卡型读卡机柜锁	1个
2	钥匙	3把
3	L型扳手	1把
4	螺丝配件	1包
5	安装孔位定位贴纸	1张
6	2X5P带锁转RJ45母口线材	1条	30厘米长
7	使用说明书	1本
8	保修合格证	1张
