读卡机柜锁（RS485）
- 型号RV900LC-R03EM
- 类型
- 其他
RV900LC-R03EM整合型机柜锁是我公司的最新专利产品，在普通机柜锁、电控锁的基础上最新开发的高科技创新产品。它将“读卡器”、“电控机柜锁”等全部巧妙集中到“机柜锁”锁体内，
产品概述：
RV900LC-R03EM整合型机柜锁是我公司的最新专利产品，在普通机柜锁、电控锁的基础上最新开发的高科技创新产品。它将“读卡器”、“电控机柜锁”等全部巧妙集中到“机柜锁”锁体内，使之“一体化”，方便安装、调试；实时通过RS485上报机柜锁刷卡及其工作状态（具心跳包功能）与管理工作站或局站控制单元构成门禁系统，具有网络联结的保安、监控功能，广泛使用于各种户外、室内中大型智能化电信机柜等要求实时监控的场所，它采用电子智能控制、非接触智能卡开锁，功能多、安全可靠。突出优点：集成度高、易安装、易升级、防水性能优、三级防雷保护、应急钥匙采用互开率极低的电脑钥匙锁芯、业界独一无二、誉为智能机柜的守护神等。
技术参数：
锁体尺寸：170MM（长）X 42MM（宽）X 60MM（厚）±5％
锁体净重：0.9Kg±5％
颜 色：黑色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工 作 电 流：静态待机时小于150mA，动态刷卡开锁时小于500mA。
最小供应电流：1000mA／12VDC输入时
支持卡类型：支持各种封装的EM卡，建议使用钥匙扣卡效果较好。
RF工作频率：125KHZ±5%
刷卡距离： 10-30 毫米
工作状态：正常待机不亮灯，合法开门蓝灯闪烁一次，非法刷卡或开门红灯闪烁。
特殊参数
使用寿命：35万次以上
通讯方式：RS485，9600bit/s(默认)
开锁方式：电控开启(刷卡远程命令开锁)和机械钥匙开启，关门并按下手柄后自动上锁 。
读卡方式：读ID卡序列号方式
1、 产品功能
2.1 卡号输出
用户在读卡线圈上进行刷卡,锁体通过RS485联网的方式，将卡号传送到上位机进行合法卡的判定。
2.2 命令开锁
锁体通过RS485联网，接受到控制器的开门指令后,通过控制自身电磁铁来进行开锁。
2.3 自动上锁
2.4 应急机械钥匙开锁功能（采用业界互开率极低的电脑钥匙锁芯确保安全）。
开门方式
l 刷卡上传，中心判定合法远程命令开锁；
l 远程命令开锁；
l 机械钥匙开锁。
RS485通信
RV900LC-R03EM采用RS485通信方式与后端PC保持通信，通信速率默认为9600BPS，其通信ID默认为1，可通过调试工具修改其ID。
备注：假如忘记设备ID，可通过通用设备ID“ 0”与设备连接，修改其通信地址。
锁体及装饰面板
锁体侧面
锁体尺寸：公差±5%
锁体正面
产品接线定义：
1、电源、通信接线
2、门磁输入接线
3、联动开锁输入接线（备用）
安装步骤：
RV900LC-R03EM整合型机柜锁是我公司的最新专利产品，在普通机柜锁、电控锁的基础上最新开发的高科技创新产品。它将“读卡器”、“电控机柜锁”等全部巧妙集中到“机柜锁”锁体内，使之“一体化”，方便安装、调试；实时通过RS485上报机柜锁刷卡及其工作状态（具心跳包功能）与管理工作站或局站控制单元构成门禁系统，具有网络联结的保安、监控功能，广泛使用于各种户外、室内中大型智能化电信机柜等要求实时监控的场所，它采用电子智能控制、非接触智能卡开锁，功能多、安全可靠。突出优点：集成度高、易安装、易升级、防水性能优、三级防雷保护、应急钥匙采用互开率极低的电脑钥匙锁芯、业界独一无二、誉为智能机柜的守护神等。
技术参数：
锁体尺寸：170MM（长）X 42MM（宽）X 60MM（厚）±5％
锁体净重：0.9Kg±5％
颜 色：黑色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工 作 电 流：静态待机时小于150mA，动态刷卡开锁时小于500mA。
最小供应电流：1000mA／12VDC输入时
支持卡类型：支持各种封装的EM卡，建议使用钥匙扣卡效果较好。
RF工作频率：125KHZ±5%
刷卡距离： 10-30 毫米
工作状态：正常待机不亮灯，合法开门蓝灯闪烁一次，非法刷卡或开门红灯闪烁。
特殊参数
使用寿命：35万次以上
通讯方式：RS485，9600bit/s(默认)
开锁方式：电控开启(刷卡远程命令开锁)和机械钥匙开启，关门并按下手柄后自动上锁 。
读卡方式：读ID卡序列号方式
1、 产品功能
2.1 卡号输出
用户在读卡线圈上进行刷卡,锁体通过RS485联网的方式，将卡号传送到上位机进行合法卡的判定。
2.2 命令开锁
锁体通过RS485联网，接受到控制器的开门指令后,通过控制自身电磁铁来进行开锁。
2.3 自动上锁
2.4 应急机械钥匙开锁功能（采用业界互开率极低的电脑钥匙锁芯确保安全）。
开门方式
l 刷卡上传，中心判定合法远程命令开锁；
l 远程命令开锁；
l 机械钥匙开锁。
RS485通信
RV900LC-R03EM采用RS485通信方式与后端PC保持通信，通信速率默认为9600BPS，其通信ID默认为1，可通过调试工具修改其ID。
备注：假如忘记设备ID，可通过通用设备ID“ 0”与设备连接，修改其通信地址。
锁体及装饰面板

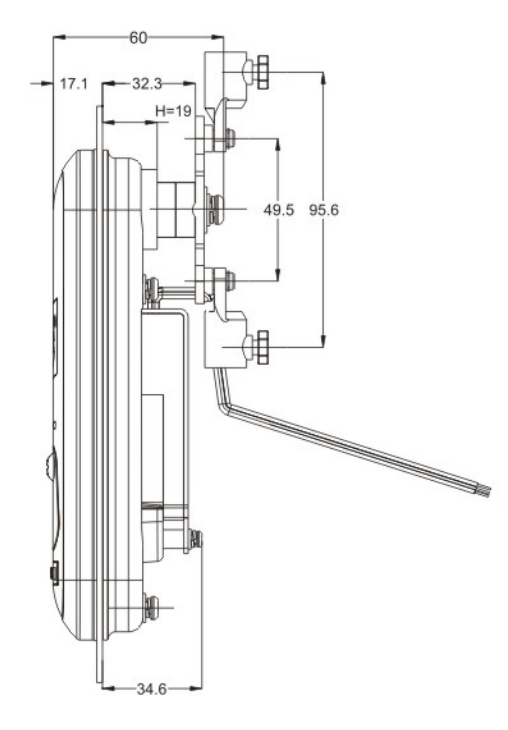

锁体侧面
锁体尺寸：公差±5%
锁体正面
产品接线定义：
1、电源、通信接线
| 第1线 | 红色 | +12V | DC12V供电 |
| 第2线 | 黑色 | GND | |
| 第3线 | 黄色 | ARM(OC) | 报警输出（OC门） |
| 第4线 | 绿色 | 485A | RS485通信端 |
| 第5线 | 白色 | 485B |
2、门磁输入接线
| 第1线 | 紫色 | DOOR.SW | 外接“门磁”输入端 |
| 第2线 | 黑色 | GND |
3、联动开锁输入接线（备用）
| 第1线 | 棕色 | L+ | 备用 |
| 第2线 | 灰色 | L- |

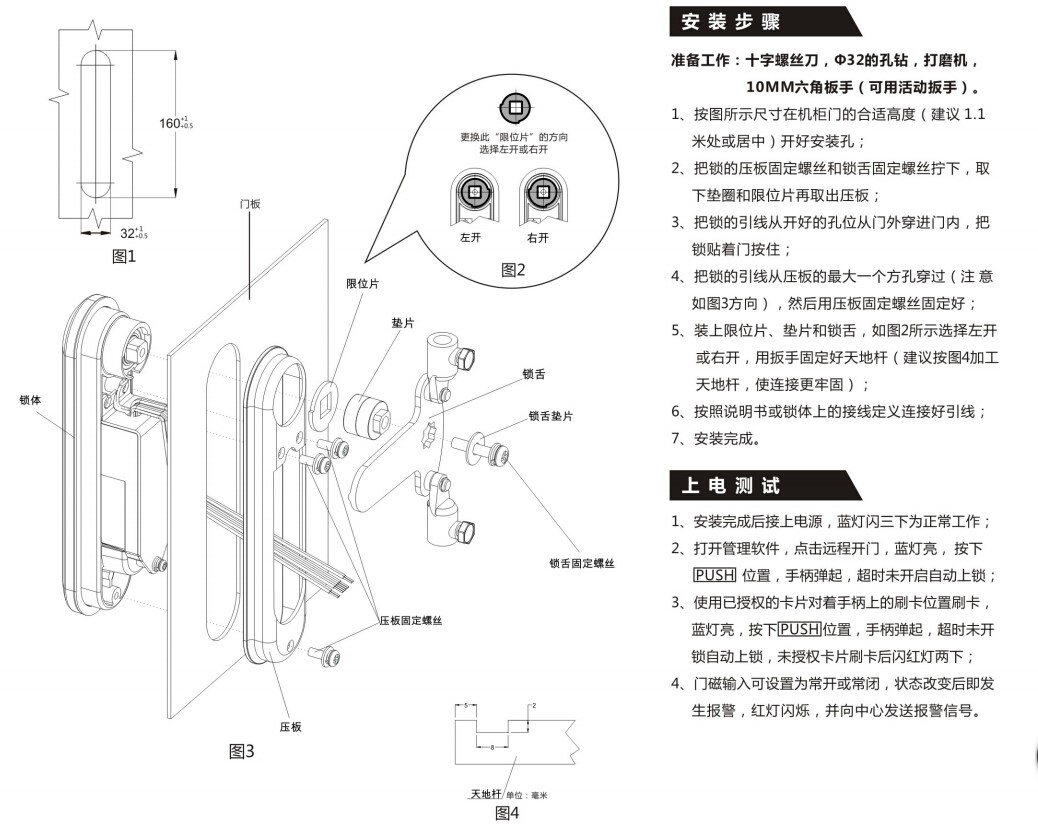

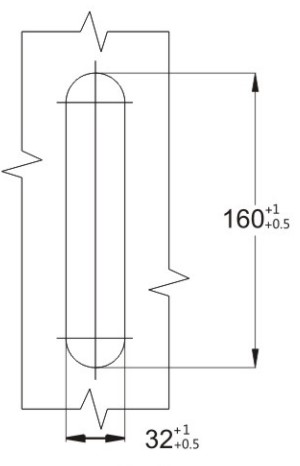

安装步骤：
