机柜锁布线及安装指导


布线方式：
（1）装机柜锁前，如机柜未订做好，可在柜门里面预留布线线槽，供系统走暗线；
（2）装机柜锁前，如机柜已做好或没有走线位置，就要走明线，应根据实际情况选用线管、线槽作保护，从柜门到柜体的走线部分使用金属过线软管或塑料过线软管保护线材。

线材的选用：
一般情况下，线槽内有两组线：电源线和通讯线。
电源线：建议选择AVVR 2×1.0mm2 以上线材，电源线长度不应超过5米，并且所有线接头必须焊接好以保证开锁时能提供足够的电流。
通讯线：过线管内建议使用耐折弯的（ 0.5mm2  ）软质双绞线，过线管之外使用超五类双绞线CAT5 UTP（或STP）。

交流电取用：
一般有用户提供的专门UPS不间断电源，在远端局中～220最好不要采用照明电，而应当直接从交流配电瓶的一个独立交流分路引取，并且在相应的位置贴上标识，便于维护。为了保证供电的安全性和可靠性，电源线应采用整段的电缆，中间不应有接头。注意：本公司的产品均采用DC12V供电，请按功率选择适配的开关电源！

直流电取用：
一般有用户提供的专门开关电源，在远端局中应当直接从直流配电柜的一个独立直流分路引取，并且在相应的位置贴上标识，便于维护。
为了保证供电的安全性和可靠性，电源线应采用整段的电缆，中间不应有接头。DC12V电源一般靠近变送源安装以减少线路的电压衰减，距离应当保证在5米之内。为了保证供电的安全性和可靠性，电源线应采用整段的电缆，中间不应有接头。

布线工艺要求：
在任何情况下都不允许将RS485信号线与220V强电走在一起，之间距离至少相隔50CM以上；RS422通讯线中的RX+/RX-和TX+/TX-必须为两两双绞线。所布线缆必须用套管加以保护，如PVC管、PVC线槽、金属软管、蛇形软管、绕线管等；

在任何情况下弱电都不允许用手将两段线拧在一起，必须加锡用烙铁焊牢，然后用热缩管套好，避免接头处受力时松脱、短路，导致网络不畅通；
交流线和直流线必须分开布线，直流线和信号线、视频线、2M线可布在一起；

    线管、线槽内布线时，不要把线布放的太满，应当留有30%的空间。

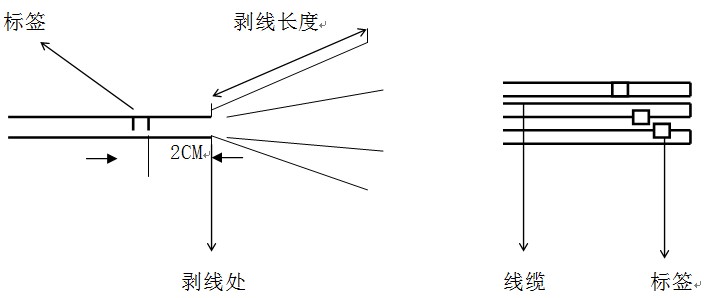

线缆的标签标记：每根线缆都必须贴上线标，线标上文字方向必须向左。有多个标签的情况下，应保证在不翻动其它线缆、标签的情况下，应能清楚看到每根线缆标签上的标识，第一个标签距离剥线处最小的距离为2厘米。线标粘贴时应采用斜线方式、相互之间不覆盖和重叠，如下图所示：



安装指引：
第一步：开孔：在门板需要安装锁体的位置开一个150mm*25mm的长方型安装孔；
第二步：拆装：从包装盒取出锁体，旋开锁体底部的三个金属螺钉（控制盒和钢栓固定螺丝），分别取下钢栓和安装盒，放在盒内备用；
第三步：装锁体：根据现场需要，调整钢栓的安装方向（左开或右开），将锁体从柜门外面嵌入安装孔内，压紧；
第四步：试装钢栓：请检查钢栓的折弯角度，如果钢栓的尺寸和折弯角度与现场不符，请联系厂家订制所需的钢栓或现场自行折弯；
第五步：安装钢栓：先安装钢栓顶部的螺钉，初步固定钢栓；
第六步：安装控制盒：先旋紧控制盒底部的螺钉（注意对准位置），再将控制盒顶部的安装孔对准钢栓上的安装孔，拧上螺钉；
第七步：上电测试：引出锁体电磁铁的连接线，接入DC12V/3A电源或连接控制器，上电测试电气性能（注意：智能机柜锁持续上电时间以≤5秒为宜）；
第八步：测试钥匙：竖直插入钥匙，向右旋转180°至垂直位置，手柄锁止解除，即可抬起手柄开锁。稍用力下按手柄上锁后，再将钥匙旋转180°至开锁位（即钥匙插入位置），手柄上锁，拨出钥匙即可。

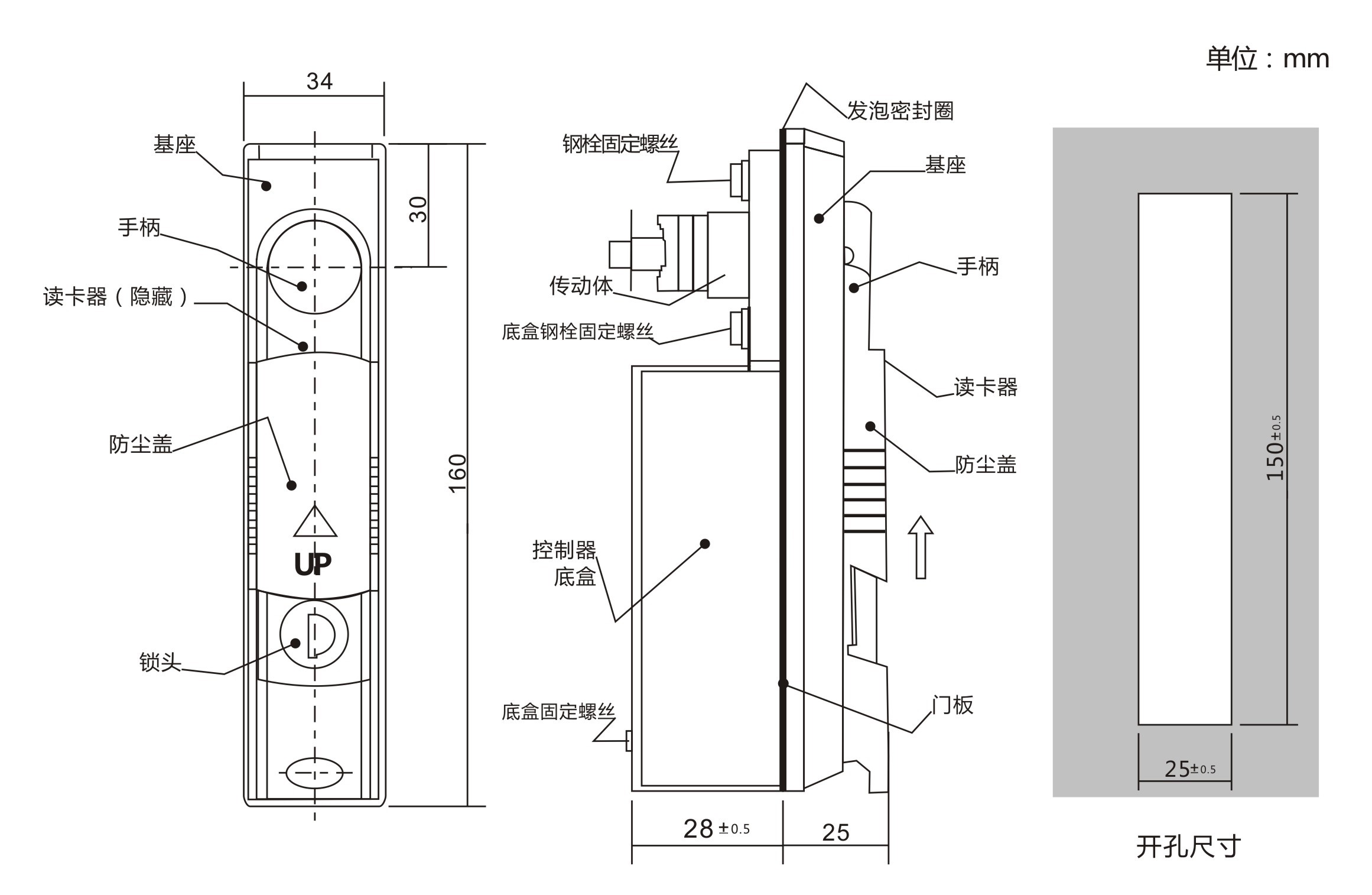

尺寸示意图：













安装注意事项：
1、本锁为DC12V供电，请勿直接接入强电；
2、电磁铁的持续通电时间请设置在5秒以内，以免长时间通电引发电磁铁过热，烧坏电磁铁；如若需要长时间等待后再开锁，请通过“设置控制器的开门延时”来处理，禁止直接给电控机控锁设置超过30秒的上电工作时间。
3、本锁的工作电压DC12V、电流1A、功率12W，请留意配置合适的电源；
4、本锁为室内机柜锁，禁止户外露天使用。

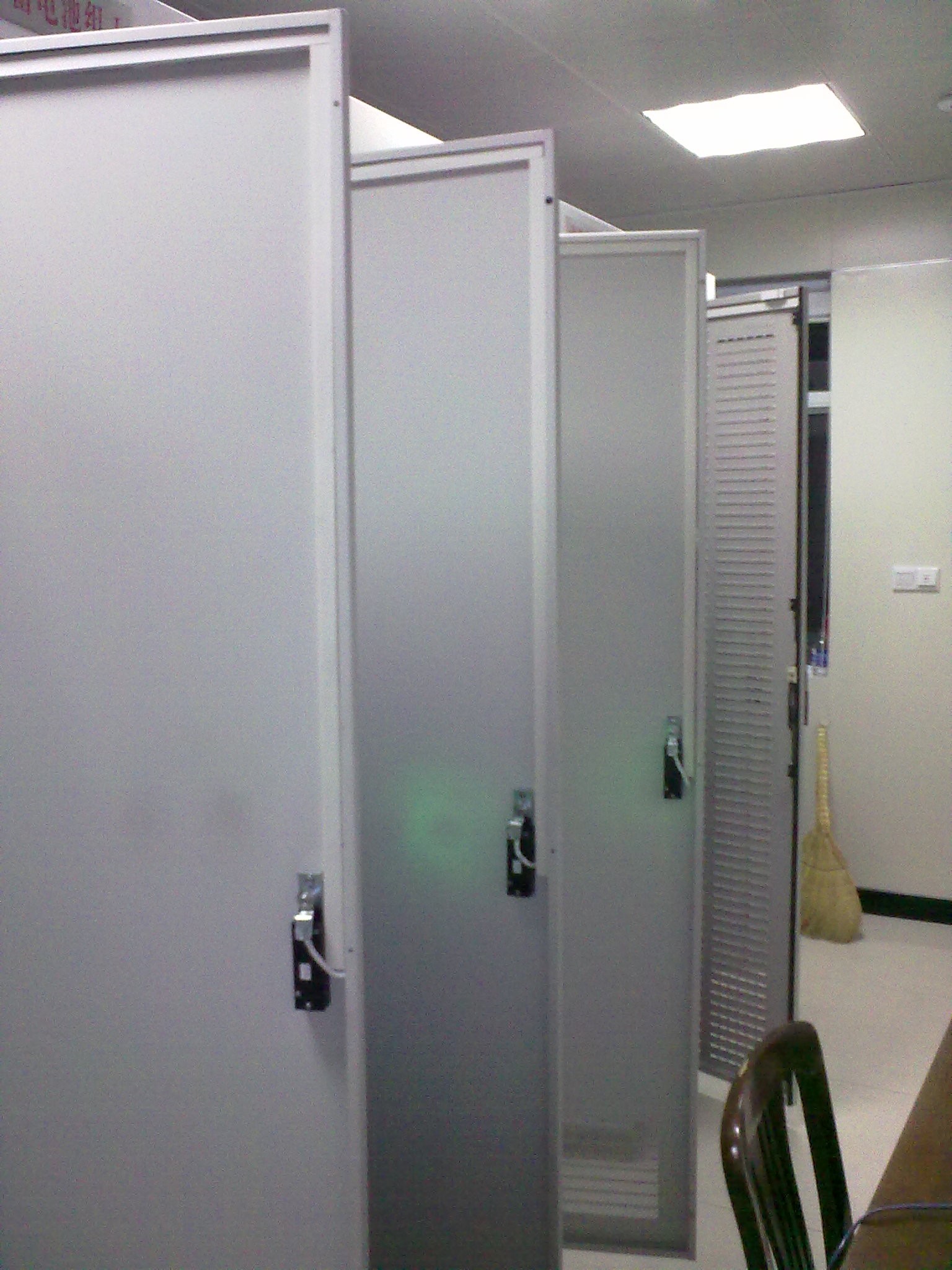

现场安装图片（明线，供参考）：
