电磁锁安装说明
一．外开门的表面安装方法： （参照图一至图八）
★ 安装注意事项
在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。
二、内开门的表面安装 (ZL型支架的安装方法)： 解决外装磁力锁的内装问题。
三、埋入式（内置式）安装法：
内开门与外开门的埋入式安装方法一致。对于木门来说，如果门挡边的尺寸够埋入锁主体的话，安装非常简单，只需挖一个合适的槽，锁埋进后锁上螺丝即可，一般的施工人员见锁就会安装。铝合金门的门框一般都是空心的，针对这一特点，我们设计了两种安装方法。
A．内衬木块法（请参考图十、图十一）：在门框里放入一块大小合适的木头作衬，再锁螺丝。此种方法取材方便，安装简单。在实际安装中大多采用这种方法。
B．利用安装配件法：此种方法是利用我们提供的配件（四孔铁板+U型铁），使安装更加简便。
图十
图十一
★安装注意事项：在做埋入式安装时一定注意门挡边的尺寸要稍大于所选锁的尺寸。
四、玻璃门安装法：
一. 有铝合金（或其它材料）包框玻璃门的安装方法：
玻璃门要做埋入式安装一般可以采用EM1000系列磁力门锁，这是我公司独有的最适合安装在玻璃门上的锁，无论你的门是内开式还是外开式、双开式自由门都可以安装。安装方法与普通门的埋入式安装一样。
★ 安装注意事项：
玻璃门需要装有铝合金包框，因锁吸和距离要求小于6毫米，所以要求门边到门框的距离小于6毫米，地弹簧需采用品质稳定的，否则会影响锁的定位。
二. 无框玻璃门的安装方法：
一般的锁具很难安装在玻璃门上，即使有些锁可以安装，但会影响整个门的美观，而我们的电磁锁配合独巨匠心的安装配件，可以轻松的安装，而且美观可靠。
1. 利用U型支架安装磁力锁在无框玻璃门上：
没有包框的玻璃门需要有配件来辅助安装。安装方法与普通门的表面安装方法基本雷同，只不过是在第三步安装继铁板的时候不同，安装方法如图九所示。 把U型槽连同橡胶缓冲垫及不锈钢垫片（放在锁螺丝的一边）套在玻璃门上,用无头内六角螺丝锁在玻璃门上,然后把继铁板固定在U型槽上。对于不同的玻璃门厚度及不同型号的电磁锁，我们提供不同型号的安装配件：UBG 支架 ，规格请见下：
2.利用AB架来安装 先把AB架用玻璃专用胶（或双面胶带）固定在玻璃门上，然后再把继铁板固定在支架上。
五、其他注意事项：
安装前请认真阅读安装说明书，并敬请注意以下事项：
不要在继铁板或锁主体上钻孔；不要更换继铁板固定螺丝；不要用刺激性的清洁剂擦拭电磁锁；不要改动电路。
保养：
磁力门锁的保养与其他锁类相比比较简单，只要保持继铁板和锁主体表面无杂质就可，所以请定期用非蚀性的清洁剂擦拭其表面。
 |
第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装 （见图一） | |
 |
第二步：拿出安装纸板，将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔. | |
 |
第三步：A.继铁板的固定（参见图三）将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。 B．边板的固定（参见图三）把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。 |
|
 |
C．修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。 D：固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。最后用六角扳手把锁主体锁在边板上。(参见图四) |
|
 |
第四步：按照说明书的指示接线。 | |
 |
第五步： 盖上盖板，把小铝柱体塞进锁主体参见图五 的螺丝孔中。参见图六 | |
 |
 |
图七与图八所示为典型的外开门外置式的安装式样 |
★ 安装注意事项
在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。
二、内开门的表面安装 (ZL型支架的安装方法)： 解决外装磁力锁的内装问题。
 |

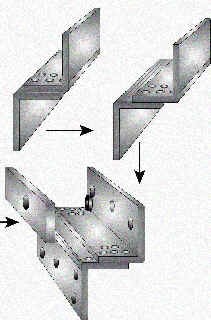

内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。每套 Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的 Z2、Z3配给继铁板用。Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。 a. 先将Z&L支架中的L1支架放在装锁的位置上，用M5*25的自攻螺丝固定于门框或墙面上。 b．用六角扳手将锁主体锁在L1支架上。 c. 对应于L1支架的位置把Z2支架固定在门上。 d. 将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 的衔接位置。（Z1与Z2的相对位 置根据门的厚度可以调节）。 e. 将Z1、Z2锁紧，然后将继铁板用M8*25内六角螺丝固定于Z1上（将螺丝、铁板、垫圈、橡胶垫圈依次穿入）。 f. 如果是双扇门，可以用两个Z &L支架 |
 |
三、埋入式（内置式）安装法：
内开门与外开门的埋入式安装方法一致。对于木门来说，如果门挡边的尺寸够埋入锁主体的话，安装非常简单，只需挖一个合适的槽，锁埋进后锁上螺丝即可，一般的施工人员见锁就会安装。铝合金门的门框一般都是空心的，针对这一特点，我们设计了两种安装方法。
A．内衬木块法（请参考图十、图十一）：在门框里放入一块大小合适的木头作衬，再锁螺丝。此种方法取材方便，安装简单。在实际安装中大多采用这种方法。
B．利用安装配件法：此种方法是利用我们提供的配件（四孔铁板+U型铁），使安装更加简便。
图十
图十一
★安装注意事项：在做埋入式安装时一定注意门挡边的尺寸要稍大于所选锁的尺寸。
四、玻璃门安装法：
一. 有铝合金（或其它材料）包框玻璃门的安装方法：
玻璃门要做埋入式安装一般可以采用EM1000系列磁力门锁，这是我公司独有的最适合安装在玻璃门上的锁，无论你的门是内开式还是外开式、双开式自由门都可以安装。安装方法与普通门的埋入式安装一样。
★ 安装注意事项：
玻璃门需要装有铝合金包框，因锁吸和距离要求小于6毫米，所以要求门边到门框的距离小于6毫米，地弹簧需采用品质稳定的，否则会影响锁的定位。
二. 无框玻璃门的安装方法：
一般的锁具很难安装在玻璃门上，即使有些锁可以安装，但会影响整个门的美观，而我们的电磁锁配合独巨匠心的安装配件，可以轻松的安装，而且美观可靠。
1. 利用U型支架安装磁力锁在无框玻璃门上：
没有包框的玻璃门需要有配件来辅助安装。安装方法与普通门的表面安装方法基本雷同，只不过是在第三步安装继铁板的时候不同，安装方法如图九所示。 把U型槽连同橡胶缓冲垫及不锈钢垫片（放在锁螺丝的一边）套在玻璃门上,用无头内六角螺丝锁在玻璃门上,然后把继铁板固定在U型槽上。对于不同的玻璃门厚度及不同型号的电磁锁，我们提供不同型号的安装配件：UBG 支架 ，规格请见下：
 |
2.利用AB架来安装 先把AB架用玻璃专用胶（或双面胶带）固定在玻璃门上，然后再把继铁板固定在支架上。
 |
五、其他注意事项：
安装前请认真阅读安装说明书，并敬请注意以下事项：
不要在继铁板或锁主体上钻孔；不要更换继铁板固定螺丝；不要用刺激性的清洁剂擦拭电磁锁；不要改动电路。
保养：
磁力门锁的保养与其他锁类相比比较简单，只要保持继铁板和锁主体表面无杂质就可，所以请定期用非蚀性的清洁剂擦拭其表面。
| 问题 | 可能的原因 | 解决方法 |
| 门无法锁上 |
1．无电源供应 2．电源线松动 |
1．检查供电电源 2．将电源线锁紧 |
| 抗拉力不够 |
1．电源供电功率不足 2．门严重变形或磁力门锁安装不良， 导致继铁板与锁主体接触面积缩小。 3．继铁板或锁主体表面有杂质。 |
1．使电源输出达到锁的正常 工作状态。 2．调整门或重新装锁。 3 .清除杂质。 |
|
磁簧开关 输出错误 |
1．继铁板和锁主体没有完全接触 2．磁簧开关位置不对 3．外接负载电量超过磁簧开关的最 大承受力 |
1．调整二者的位置 2．请与供应商联系 3．请重新调整电量。 |
