EM读卡防盗门电控锁

一、引言

   RV900LC-A25  EM读卡防盗门电控锁是我司在嵌入式防盗门机械锁（带天地杆）的基础上开发，结合微处理器控制、非接触智能卡识别、霍尔开关识别等先进技术，开发出一款全新理念的智能防盗门读卡电控锁。该产品具有天地杆防盗锁的安全性，刷卡开锁或远程命令开锁的便利性，远程监控门状态、锁舌状态、内把手出门状态、钥匙开门状态的先进性，采用微型马达控制开锁功耗极低，采用四层板设计、三级防雷技术具有极高的可靠性，孔位兼容嵌入式防盗门机械锁可以快速替换等居多优点。主要应用于无人值守基站防盗门的升级替换，完成现代化的远程监控管理，亦适用于其他对门锁安全性较高的场合。

序号	型号	名称
1	RV900LC-A25	EM读卡防盗门电控锁（内置EM读卡器，RS485接口）
2	RV900LC-A25-W	EM读卡防盗门电控锁（内置EM读卡器，维根接口）

二、产品性能参数

锁体尺寸： 240MM（长）X 91MM（宽）X 24 MM（高）±5％
锁体净重： 2.2Kg±5％
颜    色： 银色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工作电流: 静态待机:≤100mA；马达动作（开锁或上锁）时:≤300mA；
最小供应电流：400mA／12V DC输入时
支持卡类型：支持各种封装的EM卡；
RF工作频率： 13.56MHZ±5％；
刷卡距离：   30-60 毫米；
工作环境：0～50℃、20～90％（无结露·结冰）
存储环境：-20～60℃、20～90％（无结露·结冰）
抗扰度指标：静电放电(ESD)：接触放电±6kV   空气放电±8kV
电快速瞬变脉冲群（EFT/B）：供电电源端口电压峰值±4kV
                                       I/O信号、数据端口电压峰值±2kV
                                       脉冲的重复率100kHz
浪涌(冲击) (SURGE) ：电源端口及通讯端口 线－线 ±4kV  线－地 ±4kV
工作状态：刷卡成功控制开锁蓝灯亮3秒，刷卡或控制失败红灯亮3秒；
执行标准：智能卡阅读器企业标准，企标编号Q/HXHD003-2006

特殊参数
使用寿命：10万次
主锁舌伸出长度：20MM±2MM
天地锁行程：20MM±2MM
通讯方式：RV900LC-A25为标准RS485；国家电信总局规范：YDN023—1996
          RV900LC-A25-W为标准维根26BITS输出（负脉冲宽度应满足T_P=100微秒±20微秒，负脉冲重复周期T_d=2.5毫秒±0.5毫秒)
数据通信格式：1，8，1，N
通讯速率：默认9600BPS，可通过软件设置修改；2400、4800、9600、19200、38400BPS
地址码: 默认ID为1,可通过软件设置修改；ID=0为通用

三、产品功能

1 卡号输出：用户在读卡线圈上进行刷卡,锁体通过RS485联网的方式（或维根方式），将卡号传送到上位机（或门禁控制器）进行合法卡的判定；
2 命令开门：锁体通过RS485联网，接受到控制器的开门指令后,通过控制自身电机来进行开锁（仅适合RS485联网型）；
3 高电平开门：门禁控制器接受开门指令后，闭合开门继电器，发出高电平给RV900LC-A25开锁（仅适合维根接口型）；

四、接线定义

引线颜色	接线定义	备注
红色	+12V	电源输入
黑色	GND
黄色	高电平开锁输入	接控制器继电器N.O,继电器COM接+12V即可
棕色	RS485A+（WD0）	如果是维根接口就接控制器的维根输入
灰色	RS485B- (WD1)
绿色	屏蔽地线（必须安全可靠接大地）

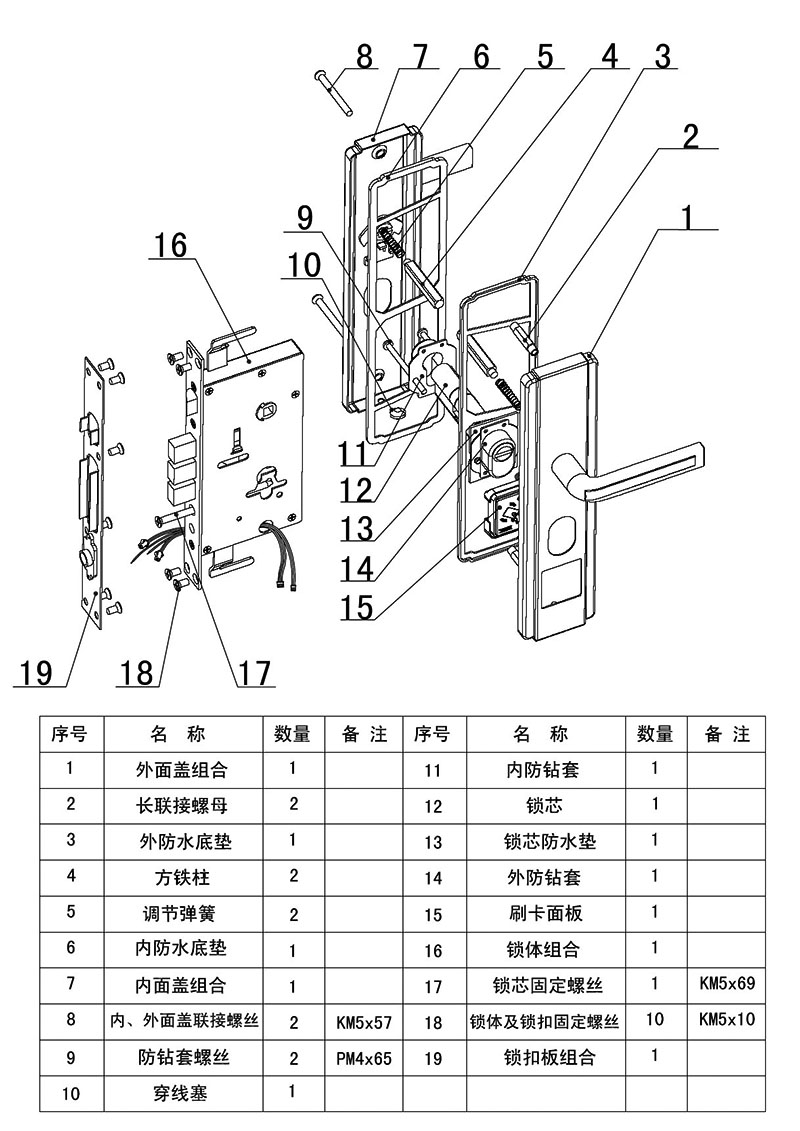

五、产品结构示意图

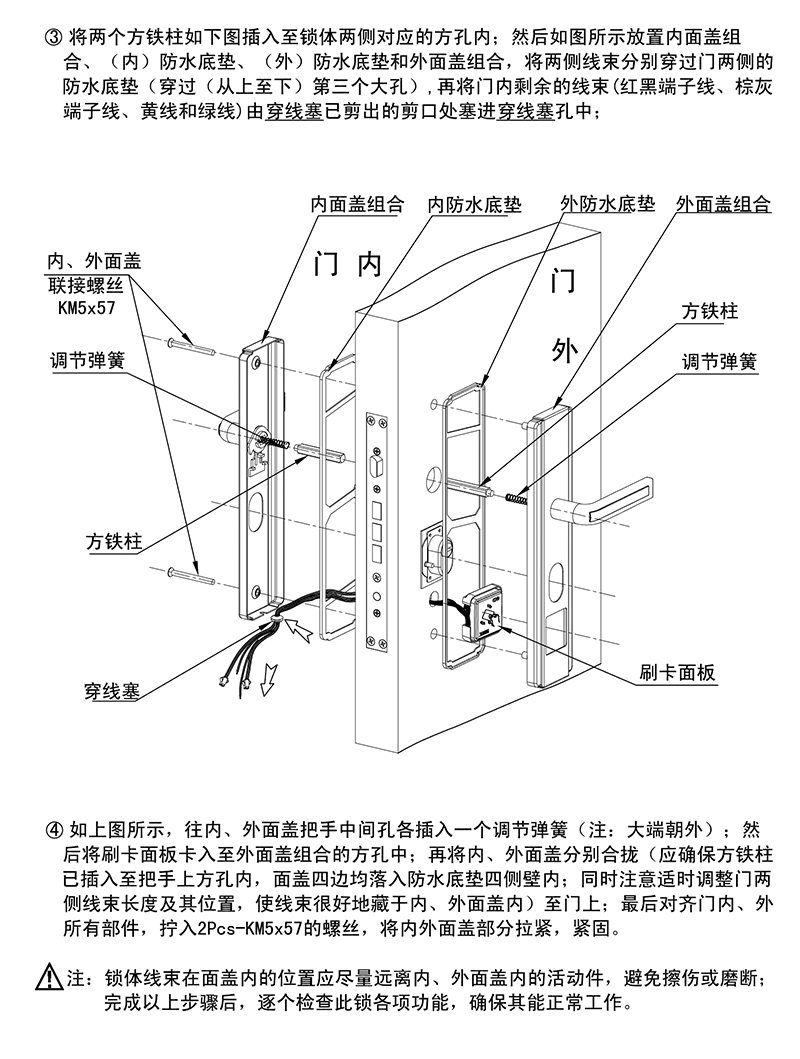

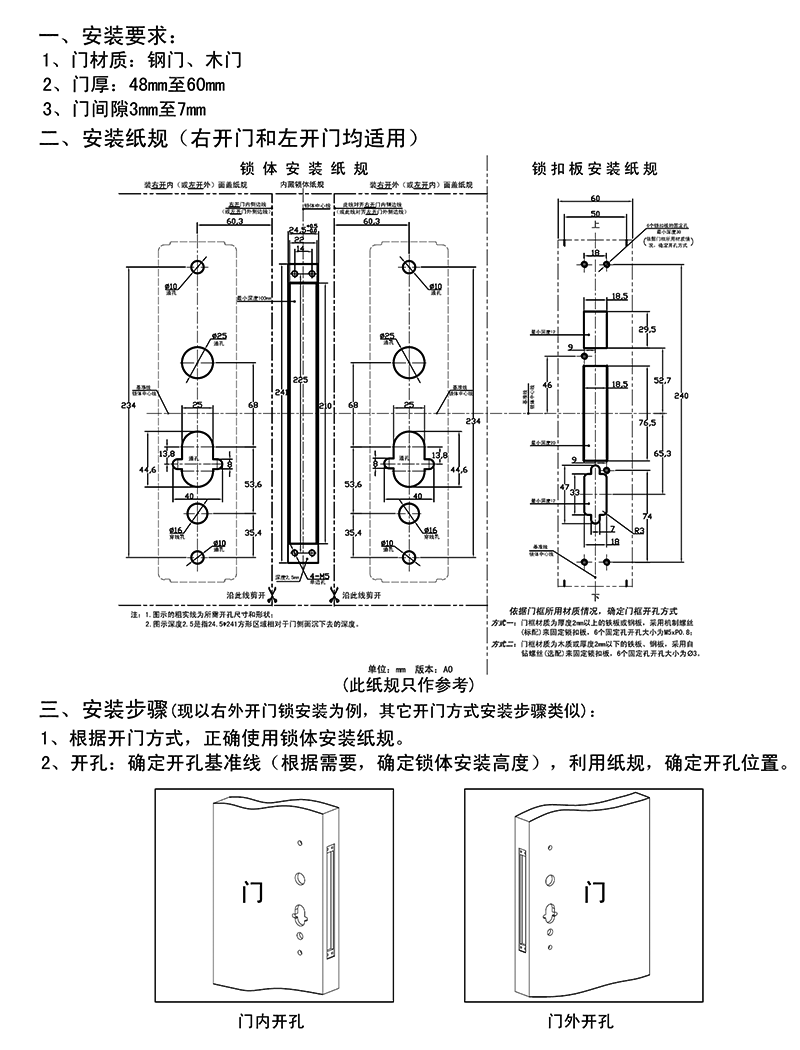

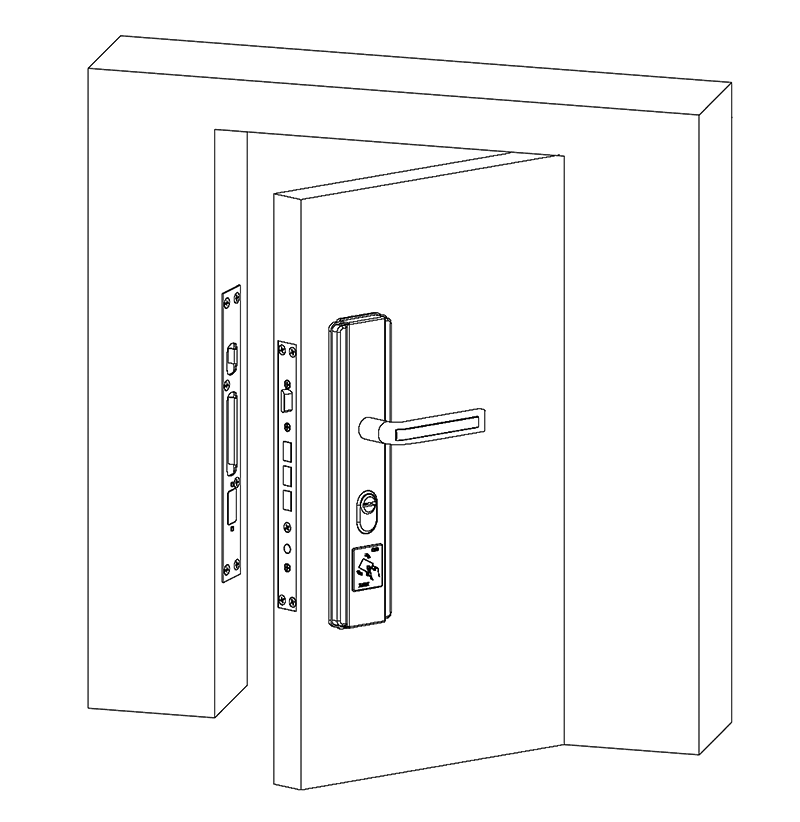

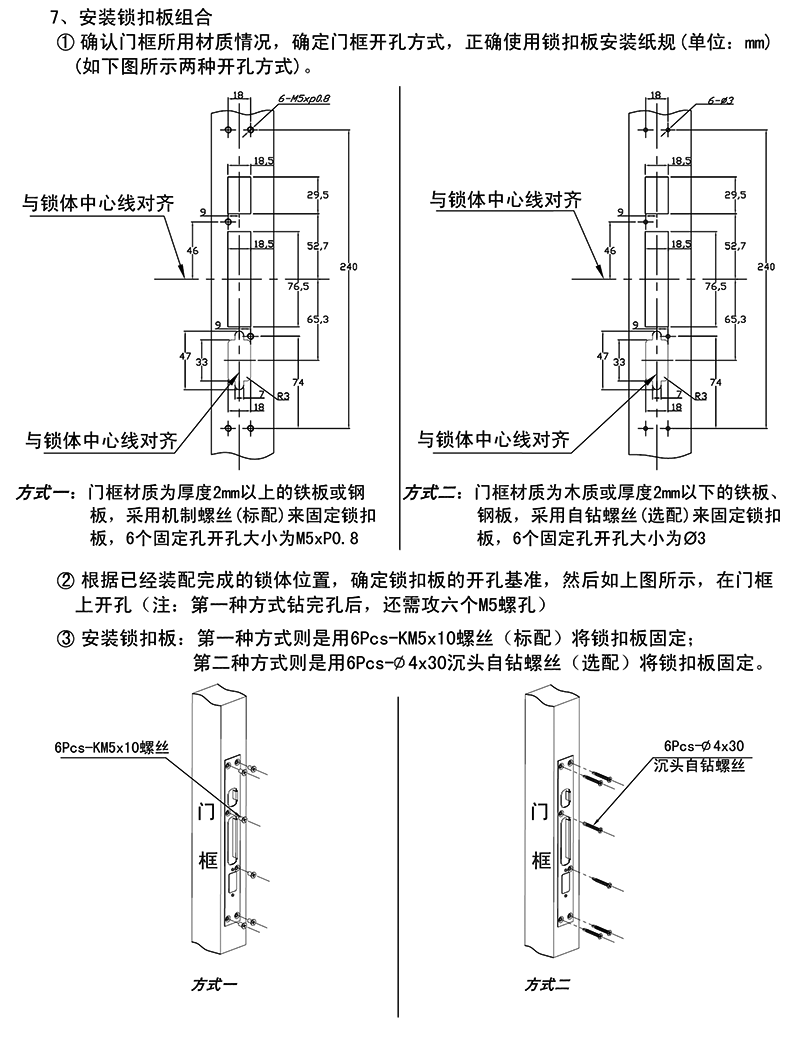

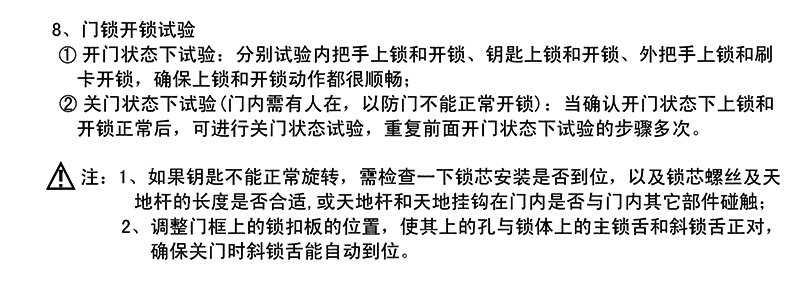

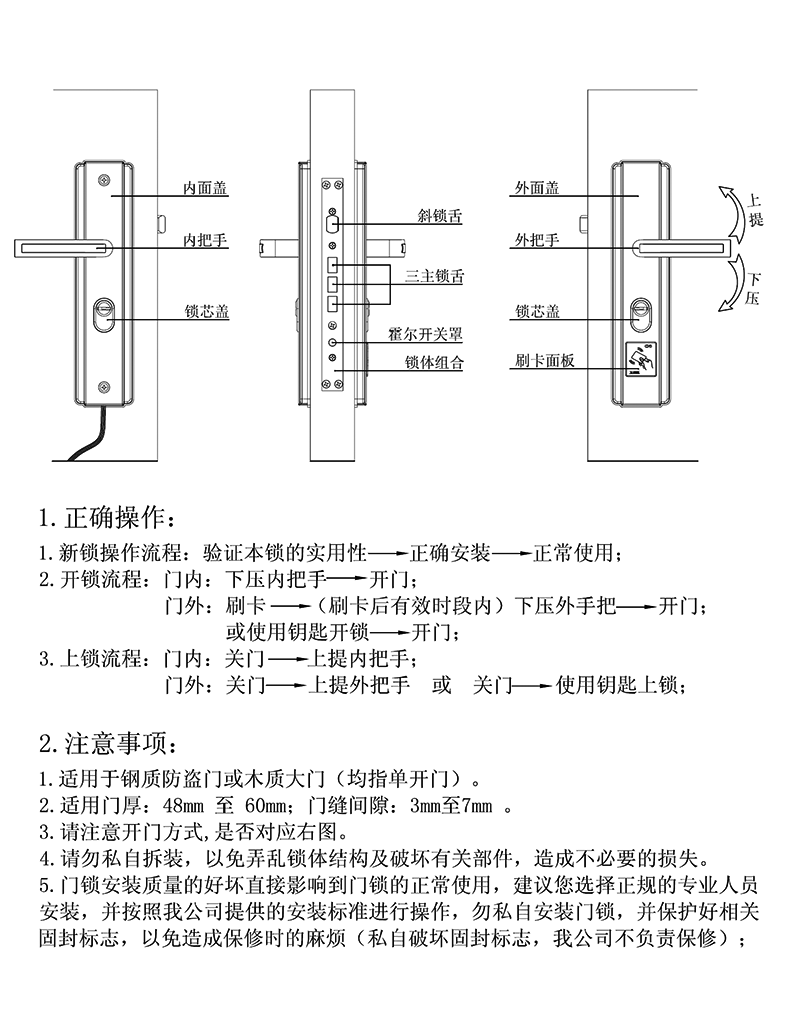

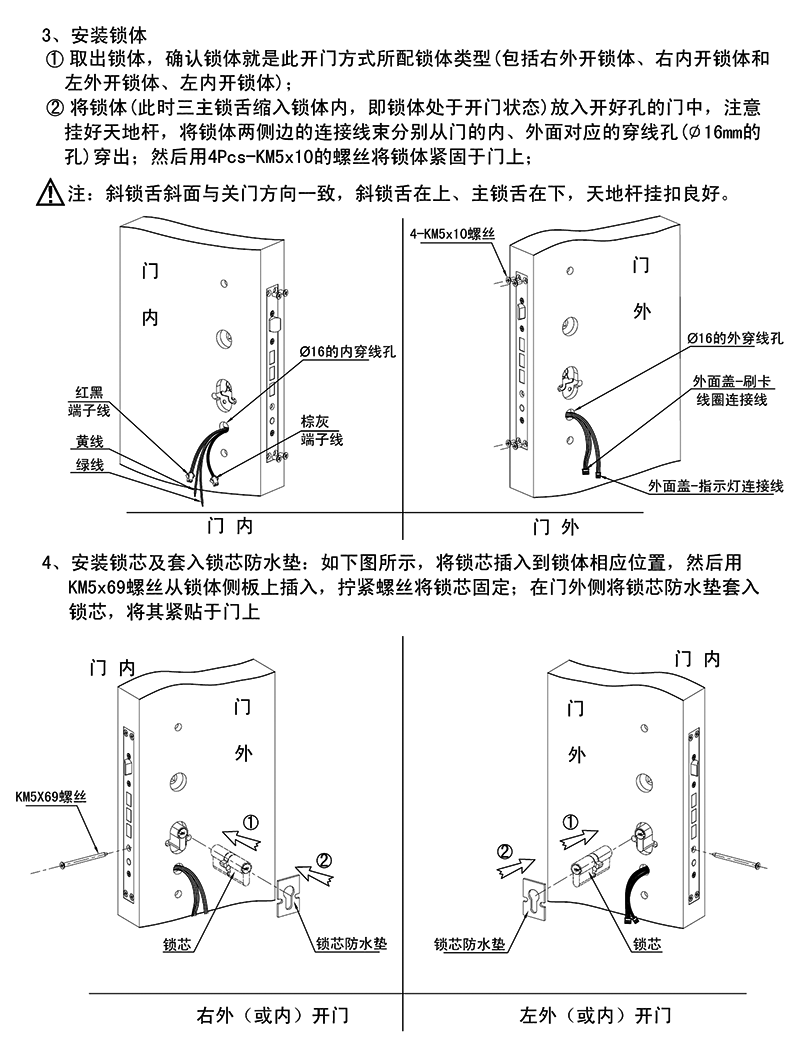

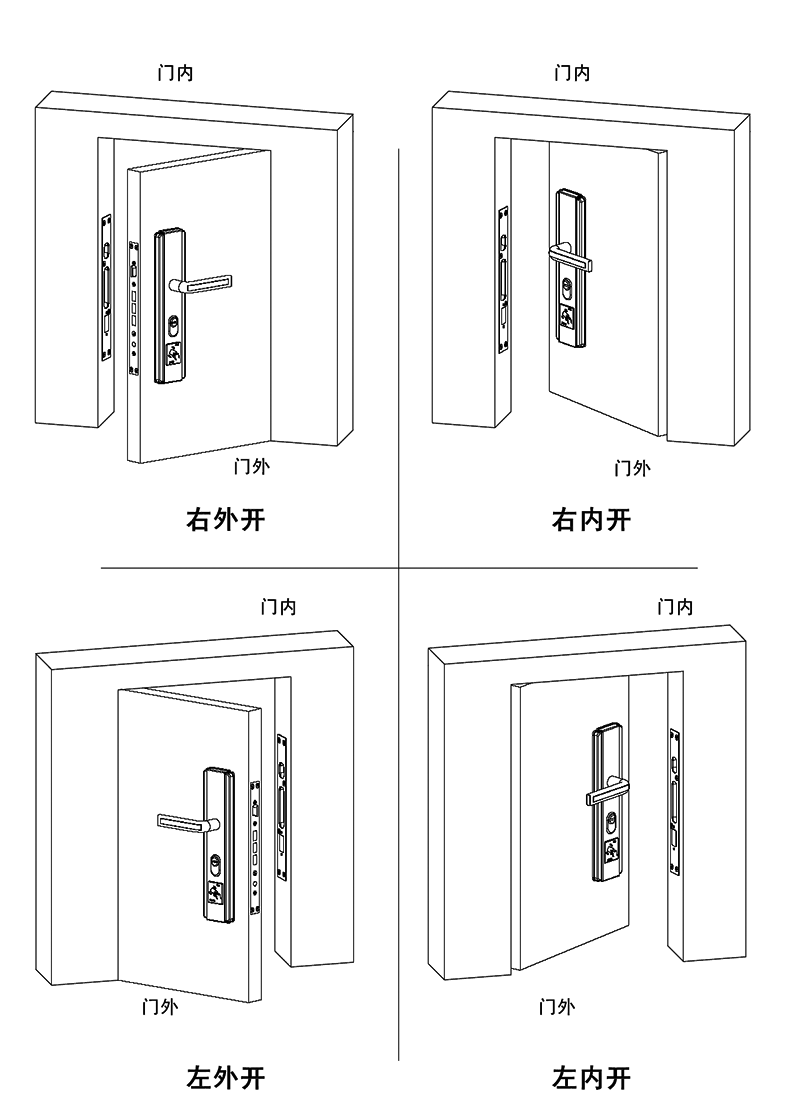

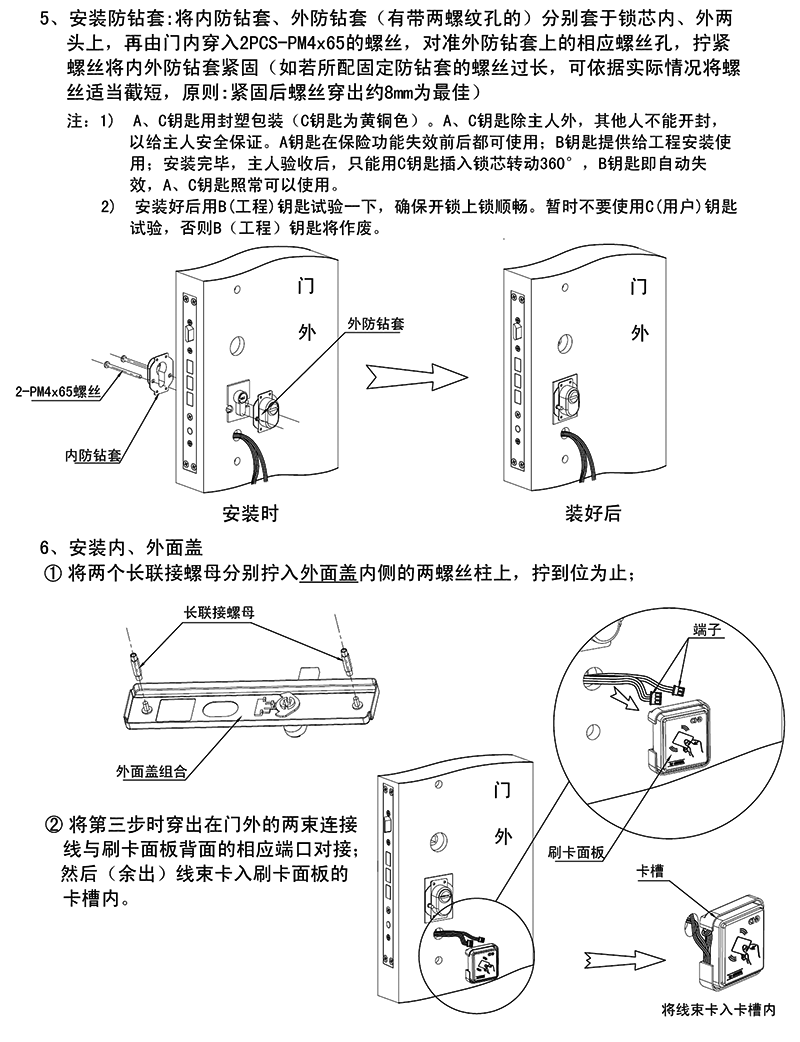

六、安装说明

























七、包装清单


项目	内容	数量	备注
1	外面盖组合	1个
2	长联接螺母	2个
3	外防水底垫	1个
4	方铁柱	2个
5	调节弹簧	2个
6	内防水底垫	1个
7	内面盖组合	1个
8	内外面盖联接螺丝	2个	KM5X57
9	防钻套螺丝	2个	PM4X65
10	穿线塞	1个
11	内防钻套	1个
12	锁心	1个
13	锁心防水垫	1个
14	外防钻套	1个
15	刷卡面板	1个
16	锁体组合	1个
17	锁心固定螺丝	1个	KM5X69
18	锁体及锁扣固定螺丝	10个	KM5X10
19	锁扣板组合	1个
20	机械钥匙	1套
21	安装孔位定位贴纸	1张
22	2P公头连接线	2条	颜色不同
23	使用说明书	1本
24	保修合格证	2张	中英文各1张
