一体化门禁锁

一、 引言

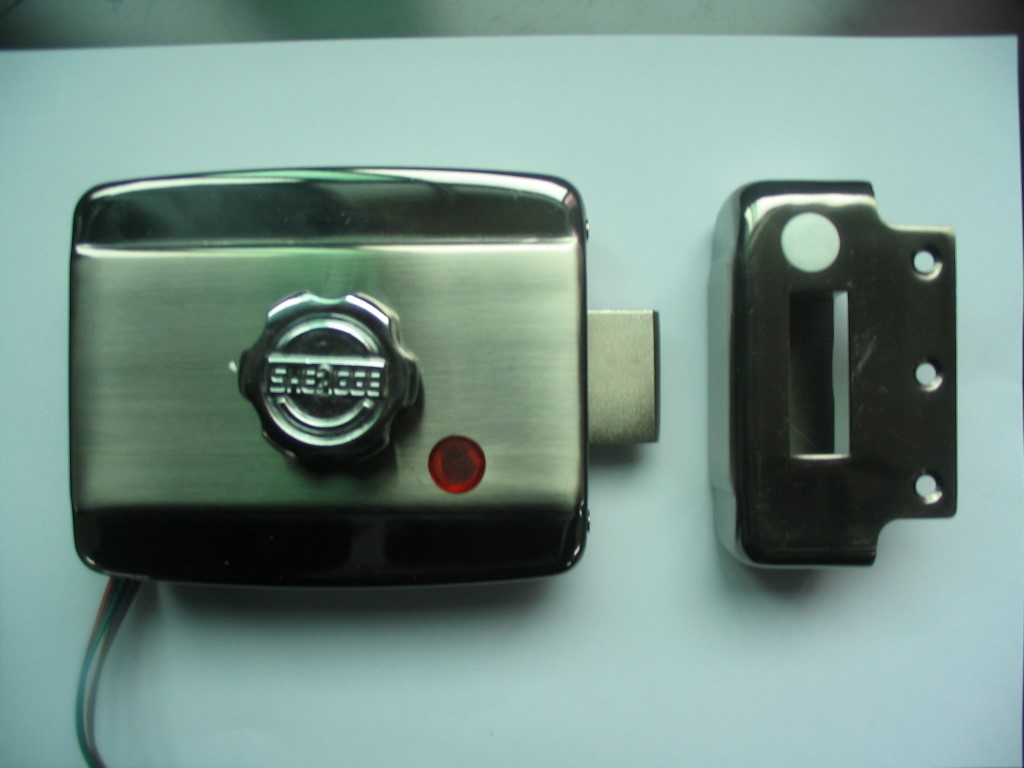

RV900LC一体化门禁锁(灵性锁)是我公司在电机锁、读卡锁的基础上最新开发的高科技创新产品，它将“读卡器”、“门禁控制器”等集中到电机锁锁体内，使之“一体化”，方便安装、调试；并且结合非接触感应智能卡独特的安全性及RS485网络通信，组成智能安全的“出入”控制系统，具有网络联结的保安、监控功能，广泛使用于无人值守基站、机房、仓库等要求实时监控的场所，它采用电子智能控制、非接触智能卡开锁，功能多、安全可靠。

二、产品的名称和型号
产品名称：一体化门禁锁
对外型号：RV900LC-A13EM
对内型号：RV900LC-A13EM

三、 引用的标准和规范
GB 191-2000 包装储运图示标志
GB/T 2423.1-2001   电工电子产品环境试验 第２部分：试验方法  试验A： 低温试验方法
GB/T 2423.2-2001   电工电子产品环境试验 第２部分：试验方法　试验B： 高温试验方法
GB/T 2423.3-2001   电工电子产品环境试验 第２部分：试验方法  试验Cab：恒定湿热试验GB/T 2423.10-1995       电工电子产品环境试验 第2部分 试验方法  试验Fc和导则：振动（正弦）
GB 4943-2001      信息技术设备的安全
GB 9254-1998      信息技术设备的无线电骚扰限值和测量方法
GB 9969.1         工业产品使用说明书  总则
GB16796-1997      安全防范报警设备 安全要求和实验方法
GB/T 17626        电磁兼容 试验和测量技术
GB/T18239-2000    集成电路读写机具规范


四、使用环境
表 1 ：环境条件

项   目	要        求
场   所	室内
工作环境	0～50℃、20～90％（无结露·结冰）
存储环境	-20～60℃、20～90％（无结露·结冰）
大气压力	大气压力：70～106Kpa
冷却方式	自然冷
防护等级	IP20
运输条件 标准	参照GB/T 14508-93等级公路货物运输机械环境条件，公路等级2M3（次高级或中级路面的三、四级公路）


  表2：运输的机械条件

1	正弦振动	GB/T 14508	2～8Hz,7.5mm 8～200Hz,20m/s2 轴向各5个扫频循环
2	平稳随机振动	GB/T 14508	2～10Hz,30m2/s3 10～200Hz,3m2/s3 每方向30分钟
3	非稳态振动（冲击试验）	GB/T 14508	300m/s2，3轴向，各3次
4	自由跌落	GB/T 14508	1.0M，6个面各1次


五、功能、性能指标及使用要求
1、性能指标
产品尺寸：  130MM(长)X 105MM（宽）X 40MM(高)±5%；
锁体净重：  0.97Kg ±5％
颜    色：  银色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工作电流： 静态待机电流 30-60mA,动态刷卡驱动电机,蜂鸣器叫 <400mA
最小供应电流：800 mA／12V DC输入时
支持卡类型：  各种封装的EM卡
RF工作频率： 125KHZ ±5％
刷卡距离： 　 40-80毫米（与卡片质量有关）
工作状态：　声光指示，刷卡亮红灯，蜂鸣器发声、报警，开门每秒闪两次红灯，蜂鸣器发声
特殊参数：
通讯方式: 标准标准RS485方式, 国家电信总局规范：YDN023—1996；数据通信格式：1，8，1，N；支持RS422通讯方式
地址码：默认ID为１,拨码开关可选1-127
通讯速率：默认为9600BPS，第8位拨码开关可修改波特率为19200BPS(需掉电修改)

2、产品功能
门禁功能
l  最多能存储250张ID卡，有本地授权和软件授权两种方式
l  本地授权：按住加卡按钮，然后依次刷动感应卡，锁内蜂鸣器由原始非法卡叫3声变成合法卡1声，马达驱动开锁，表示授权成功 （仅适合工程安装调试用）
l  软件授权：由系统软件通过RS485联网通信授权(建议使用软件授权)；软件授权表示正式启用， RV900LC-A13EM则主动删除本地授权的开门卡
l  支持EM卡，刷卡感应距离40-80毫米（与卡的质量和安装环境有关）
l  授权开门卡的有效期管理：使用起始有效期、终止有效期（范围）可由配套软件自行设定
l  授权卡的准进时段有特权、星期时段（５组表）、工作日时段、非工作日时段可选
l  事件记录，最多2368条历史记录（可扩充），超过2368条时覆盖最早期存储的历史记录
l  接收到门磁感应信号后，锁舌自动伸出，自动锁门
LED指示灯状态
LED指示灯指示详细工作流程如下：
首先刷卡或钥匙开门时，指示灯长亮1秒钟；打开门后，指示灯每秒钟闪两次。最后关门上锁，指示灯熄灭；
蜂鸣器发声
判别合法、非法刷卡，门磁报警等工作状态，能直观明了的了解一体化锁的工作情况；详细工作状态为：合法刷卡蜂鸣器叫一声，非法叫三声；同时非法开门或超时未关门产生报警，蜂鸣器不停的鸣叫，提示现场人员必须马上关门。

RS485/422通信
由拨档开关的1-7位设定通讯地址：选择范围为（1—127）；第8位设定波特率，如置“ON”表示为19200bps,置“OFF”表示为9600bps。(修改波特率后必须断电重启)
表一：通信地址码明细表

拨动开关上标有的数字	拨档所处位置	该位代表的加权值	如要设成“55”号ID的方法如下
1	“ON”	1	“ON”
	“OFF”	0
2	“ON”	2	“ON”
	“OFF”	0
3	“ON”	4	“ON”
	“OFF”	0
4	“ON”	8	“OFF”
	“OFF”	0
5	“ON”	16	“ON”
	“OFF”	0
6	“ON”	32	“ON”
	“OFF”	0
7	“ON”	64	“OFF”
	“OFF”	0
7位拨动开关表示7位二进制数，变换成十进制数即为该机的通信地址， 如7位全部拨到“ON”位置表示的ID号为：1+2+4+8+16+32+64 = 127

表1
拨动开关上标有的数字拨档所处位置该位代表的加权值，7位拨动开关表示7位二进
制数，变换成十进制数即为该机的通信地址，如7位全部拨到“ON”位置表示的ID
号为：1+2+4+8+16+32+64 = 127

六、电磁环境的抗干扰性试验及其他要求

1、 静电放电抗扰度 (ESD)

1) 采用标准: GBT17626.2

2) 试验条件: 试验等级: 3级

放电部位	壳体、信号口
接触放电	±6kV
空气放电	±8kV

3）判定标准：静电放电时应能正常工作，功能劣化但可自动恢复是可接受的；如果出现功能劣化或丧失，需人工干预才能恢复，判为不合格。不带电进行测试，测试后应能正常工作，如果出现功能劣化或者丧失，判为不合格。

4) 测试要点：测试前要先用测试工装检验硬件是正常的。


2、电快速瞬变脉冲群抗扰度试验（EFT/B）

1) 采用标准: GBT17626.4

2) 试验条件：试验等级: 3级

试验端口	供电电源端口	I/O信号、数据端口
开路输出电压（±10%）	电压峰值±2kV	电压峰值±1kV
脉冲的重复率（±20%）	5kHz	5kHz

3） 判定标准：功能或性能暂时降低, 但能自行恢复；如果出现功能劣化或丧失，需人工干预才能恢复，判为不合格。

3. 浪涌(冲击)抗扰度试验(SURGE)

1)   采用标准 : GBT17626.5

2)   试验条件：（试验等级: 3级）

试验端口	电源端口及通讯端口
开路试验电压（±10%）组合波形1.2/50us～8/20us	线－线 ±2kV
	线－地 ±2kV

3）判定标准：试验时应能正常工作，功能劣化但可自动恢复是可接受的；如果出现功能劣化或丧失，需人工干预才能恢复，判为不合格。通讯口试验后，能正常工作，判为合格。
4) 测试要点：测试前要先用测试工装检验硬件是正常的。
     4．安规要求

   符合GB4943。

5. 产品可靠性MTBF要求

无故障工作时间>10万小时。


七、整机外观及相关尺寸

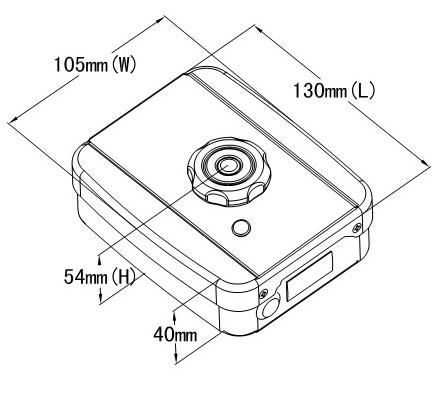

锁体尺寸：公差±5%

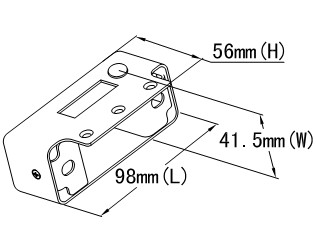

锁扣尺寸：公差±5%






八、产品提供的资料
提供详细的使用说明书（包括产品功能介绍、安装调测步骤、包装清单、注意事项、故障维护等内容），与上位通讯协议。

资料名称	说明
用户手册（产品说明书）	使用者在阅读用户手册后，能够了解产品的技术规格、功能、安装说明等。
通讯协议	见《RV900LC系列一体化门禁锁通讯协议》


九、产品接线定义

电源接线


第1线	红色	+12V	电源+ （+12V）	两线扎一起电源
第2线	黑色	GND	电源-  （地）
第3线	绿色	G.GND	保护地


通讯接线


第1线	棕色	A+/TX+	RS485  A+端/RS422发送“＋”端	使用RS485联网时只接这两根线
第2线	灰色	B-/TX-	RS485  B-端/RS422发送“－”端
第3线	蓝色	RX+	RS422接收“＋”端
第4线	黄色	RX-	RS422接收“－”端


外接出门按钮


第1线	棕色	HANDLE	外接出门按钮
第2线	黄色	GND
