基站安防工程：门禁控制器常用的通讯和组网方式有哪些？

门禁控制器的常用的通讯方式有： RS232 RS485/RS422 TCP/IP 等方式


RS232方式：

是指单台控制器 通过 RS232串口通讯协议 和 计算机串口相连 进行点对点的管理。

RS232通讯方式，最远的通讯距离是15米（该距离内通讯稳定），我公司建议3米以内最为稳定。如果需要延长，请延长九针口（串口）中的 2、 3、 5 号线。虽然，有时候15米以上测试好像也可以通讯，但是不稳定，抗干扰能力差，不建议这样做。新款的笔记本一般没有串口，需要购买 USB串口转换器来实现。


RS232 每个串口只能实现和一台控制器的通讯。

RS232通讯方式的传输速率（俗称 波特率）常见为 9600，传输的速度为每秒钟十几条指令，市面上还有一些公司的控制器的波特率为 2400 4800 19200 38400，波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。


RS485/RS422通讯方式：

RS485通信：半双工通信。（同一条数据线可发送或接收指令，但同一时间只能单独执行发送或接收指令）市面上大多采用此通信方式

RS422通信：全双工通信。（两组数据线通信，一组负责发送指令，一组负责接收指令，同一时间即可发送指令也可接收指令）此通信方式市面上应用不多。

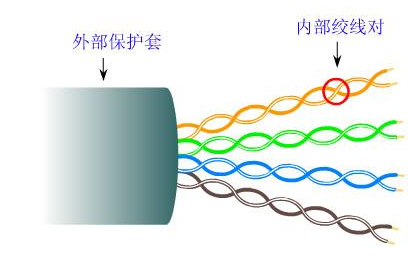

可控制多台控制器，通过RS485/RS422通讯总线（TX+、TX-或RX+、RX-两两之间必须用双绞线），双绞线如下图。将控制器通过手牵手串联的方式，一根总线接到RS485/RS422转换器（集线器）上，再接到计算机串口上，实现一台计算机（软件）对多台控制器的管理和通讯。







通讯距离：

最远的控制器到计算机的连线理论上的距离是1200米，建议客户控制在800米以内，能控制在300米以内效果最好。如果距离超长，可以选购 485/RS422集线器（延长器）延长通信距离。备注：选购集线器最多增加3级联网


负载数量：

即一条RS485/RS422总线可以带多少台控制器，这个取决于 控制器的通讯芯片和RS485转换器的通讯芯片的选型，一般有32台、64台几种选择，这个是理论的数字，实际应用时，根据现场环境，通讯距离等因素，负载数量达不到指标数，“互信互达”控制器和转换器按32台设计，实际建议客户每条总线控制在16台以内。如果有几百上千台控制器，请采用 多串口卡 或者 RV485/422HUB来解决。坚决禁止使用无源RS485/RS422转换器，无源RS485/RS422转换器成本只有十几块钱，虽然标称负载数量是32台，实际应用中可能5台都带不起，也没有防雷击 防浪涌设计等。


TCP/IP 通讯方式：

TCP/IP 通讯协议是当前计算机网络通用性标准协议，具备传输速度快，国际标准，兼容性好等优点。

控制器的接入方式，和局域网的HUB和计算机网卡的接入方式一样。


通讯距离：

在小型局域网内，可以通过HUB的级联延长通讯距离，每一级的通讯距离达100米，可以级联多级。而且在大型局域网可以通过 光纤 无线 等多种方式延长到很远甚至多少公里，甚至跨城市，也可以通过互联网数千公里的联网都可以。


负载数量：

理论上没有限制，HUB可以级联，成千上万台控制器组网都没有问题。


其他通讯组网方式：

除了 RS485/RS422总线方式及 TCP/IP通讯方式外，有极少数公司还采用了无线GSM（短信）等方式组网，这些方式用得很少，有优点也有缺点，产品之间的互换兼容性不好，技术不普及，这里就不介绍了。



RS485控制器和TCP控制器的优缺点比较：

RS485控制器的优点：

成本比较低廉，单独组网，不会受到其他设备的共用网络的干扰。


RS485控制器的缺点：

组网数量有限，一般在1000台以内最多，设备越多网络越复杂，受到干扰越大。组网范围有限，一般只能在几百米范围内。


TCP/IP 控制器的优点：

采用国际标准的流行通讯协议，先进性和性能都比较好，好多年都不会被淘汰。组网数量无限制，组网范围广，可以跨地区，甚至跨国界。

通讯速度快，适合过万人，过百门的门禁系统。通讯质量稳定，不容易受到外界干扰。如果用户已经有局域网等网络可以不用重新铺设网络，利用现有网络组网。


缺点：

成本会稍高于RS485控制器。


总结：

据2007年统计，TCP控制器相对485控制的销售比例是 3：7 ，中高端 高端用户 倾向于使用TCP控制器，潮流和趋势也是TCP控制器的用户越来越多，估计几年后，这个比例会倒过来。无线门禁的联网方式还不成熟和稳定，存在着诸多政策和干扰问题，应用比例还很小。
