第一章 总   章

本规范对电信C网基站安防系统从工程施工、工程测试、系统调试等提出了相关规范和要求，达到加强工程管理，规范工程施工及测试，提高工程效率，保证系统的完整性及正确性，以及现场施工的质量。
本规范制定依据《电信C网基站安防系统工程规范》。
本规范适应范围：电信C网基站安防系统工程。
  第一节 一般规定
   1.系统的工程施工应满足下列条件：
1.1施工人员熟悉施工图纸及资料，包括对工程特点、施工方案、施工流程、施工工艺、施工质量标准的了解。
1. 2仪器设备、器材、辅材、工具等应满足连续施工和阶段施工的要求。
1. 3备有施工中的通讯联络工具。
1. 4在系统施工前应对建筑物有关情况进行检查，符合下列条件方可施工。
① 室内装修完毕。
② 地面、墙面的预留孔洞、地槽和预埋件等应符合设计要求。
③ 施工区域内能保证施工用电。
④ 当施工现场有影响施工的各种障碍物时应提前清除。
1.5施工前应对系统使用的材料、部件和设备按下列要求进行检查。
① 按照施工材料清单对材料进行清点、分类。
② 各种部件、设备的规格、型号和数量应符合设计要求。
③ 产品外观应完整、无损伤和任何变形。

第二节 工程施工要求

1.机房设备防盗（语音声光）告警器的安装

安装说明

机房设备防盗（语音声光）告警器内上下有四个φ6安装孔。机房设备防盗告警器一般与动环监控模块安装在一起，安装在砖墙、水泥墙上时，分别采用四颗φ6塑料膨胀螺钉配合四颗φ4*25自攻螺钉固定，在木质、钢板或其它材质的墙壁上采用多颗自攻螺钉固定。如果墙质量太差必须采用打木尖将机房设备防盗告警器安装牢固。
农村站和城区站设备安装说明:
A.农村站设备名称：机房设备防盗语音声光告警器
一般安装在农村的山上，人员稀少以及偏远的通信基站，并且周围没有居民的通信基站，才能安装机房设备防盗语音声光告警器。具体由局方确定是否安装。
B. 城区站设备名称：机房设备防盗告警器
一般安装在人员密集的闹市区或郊区的通信基站中，以及周围有居民的通信基站；
    C. 农村站和城区站的区别在于：农村站的设备带有语音声光告警提示，城区站就不带语音声光告警提示；具体每个站安装什么设备，由项目经理跟局方负责人确定。

1.1机房设备防盗（语音声光）告警器安装

1.1.1  安装规范

a    安装安装位置要求：机房设备防盗（语音声光）告警器距地面高度不低于1.3米，最好与动环监控模块安装在一起，不允许安装在壁挂式空调和窗户的下方，以及电源进、出线口附近、变压器整流器等热源散热口；不能安装在潮湿的墙面上，机房设备防盗告警器与线槽间距不大于2cm,如墙面潮湿需采取防潮措施,如在机房设备防盗告警器和墙面之间加防潮垫将模块垫高至少5mm，若需要防震，应在膨胀螺钉上加装防震橡胶垫圈；且机房设备防盗告警器安装后不应影响现场运行维护人员的正常维护和操作活动。
b  安装工艺性：安装时机房设备防盗告警器底边应与地板或天花板平行，且固定牢靠，不能直接用手取出；安装完毕后设备表面应整洁，无污损、明显漆面脱落等现象；线槽表面整洁。
c   布线：线缆绑扎整齐，线扣修剪整齐，线缆标签齐全，字体方向应一致，呈阶梯形排列；线色应用符合规范；无裸露铜线，无驳接等；保护地必须从接地铜排或动环监控模块接地柱引出，地线必须焊接在接线片上，接地端子必须拧紧。机房设备防盗告警器电源可以从动环监控模块上取或者开关电源的保险上取。
地线使用型号： RV1.5mm2（黄绿双色线）。
电源线使用型号： RVV2*28(红色，蓝色)
d. 槽板：机房设备防盗（语音声光）告警器周围采用60*25PVC槽板进行固定，采用φ6塑料膨胀螺钉配合φ4*25自攻螺钉进行固定。每隔0.5米远固定一个φ6塑料膨胀螺钉配合φ4*25自攻螺钉。

1.1.2  安装步骤

a  使用机房设备防盗告警器做出安装定位孔标记。
b    用φ6锤花，在各定位安装孔标记位置钻入30mm深的孔。
c    将塑料膨胀螺钉塞入孔内，使用φ4*25mm自攻螺钉固定。
D  工艺要求：安装位置合理，固定牢固水平，粘贴“”标示；



1.1.3  机房设备防盗（语音声光）告警器接线说明

在机房设备防盗告警器里的标签全部裸露槽板外，所有信号线上必须贴上标签，机房设备防盗告警器外壳必须接地。
a.机房设备防盗告警器与艾默生动环监控模块接线图如下：


b. 机房设备防盗告警器与中兴动环监控模块接线图如下：

c. 机房设备防盗告警器与业通达动环监控模块接线图如下：

1.1.4 安防系统与动环监控系统之间的相互信号连接约定：

安防系统与动环系统相互连接信号为：
（1）火警，盗警开关量（信号由动力环境监控系统提供）
（2）远程静音控制量（信号由动力环境监控系统提供）
（3）变压器、天馈线、震动盗警开关量（信号由安防报警系统提供）
（4）告警（表示安防系统正在语音提示, 信号由安防报警系统提供）
1.1.4.1 与艾默生动环监控系统之间的相互信号连接约定：
a.安防系统与动环系统在样板站调试时约定信号形式：
(1)动环输出信号给安防系统

序号	监控量	动环送出信号形式	正常时	告警时	动环通道	动环模块型号	动环模块接线端子号
1	火警（DO）	干接点	断开	闭合		IPLU-1501AM	REL1,NO1
2	盗警(DO)	干接点	断开	闭合		IPLU-1501AM	REL2,NO2
3	静音控制（DO）	干接点	断开	闭合（静音）		IPLU-1501AM	REL3,NO3

(2)安防输出信号给动环系统

序号	监控量	安防输出信号形式	正常时	告警时	动环通道	动环模块型号	接到动环模块端子号
1	天馈线(DI)	干接点	闭合	断开		IPLU-1501AM	CH8,+24V
2	变压器(DI)	干接点	闭合	断开		IPLU-1501AM	CH5,+24V
3	震动（DI）	干接点	闭合	断开		IPLU-1501AM	CH7,+24V
4	语音告警（DI）	干接点	闭合	断开（放音）		IPLU-1501AM	CH9,+24V

1.1.4.2 与中兴动环监控系统之间的相互信号连接约定：
a.安防系统与动环系统在样板站调试时约定信号形式：
(1) 动环输出信号给安防系统

序号	监控量	动环送出信号形式	正常时	告警时	动环通道	动环模块型号	动环模块接线端子号
1	火警（DO）	干接点	断开	闭合			7,8
2	盗警(DO)	干接点	断开	闭合			5,6
3	静音控制（DO）	干接点	断开	闭合（静音）			3,4

（2）安防输出信号给动环系统

序号	监控量	安防输出信号形式	正常时	告警有效	动环通道	动环模块型号	接到动环模块端子号
1	天馈线(DI)	干接点	闭合	断开			11,+12V
2	变压器(DI)	干接点	闭合	断开			12,+12V
3	震动（DI）	干接点	闭合	断开			10,+12V
4	语音告警（DI）	干接点	闭合	断开（放音）			9,+12V


1.1.4.3与业通达动环监控系统之间的相互信号连接约定：
a.安防系统与动环系统在样板站调试时约定信号形式：
(1)动环输出信号给安防系统

序号	监控量	动环送出信号形式	正常时	告警时	动环通道	动环模块型号	动环模块接线端子号
1	火警（DO）	干接点	开路	闭合		ZH-010V33	NO4,COM4
2	盗警(DO)	干接点	开路	闭合		ZH-010V33	N03,COM3
3	静音控制（DO）	干接点	开路	闭合（静音）		ZH-010V33	N05,COM5

（2）安防输出信号给动环系统

序号	监控量	安防输出信号形式	正常时	告警有效	动环通道	动环模块型号	接到动环模块端子号
1	天馈线(DI)	干接点	闭合	开路		ZH-010V33	D7,12G
2	变压器(DI)	干接点	闭合	开路		ZH-010V33	D6,12G
3	震动（DI）	干接点	闭合	开路		ZB-024V21	D3,12G
4	语音告警（DI）	干接点	闭合	开路（放音）		ZH-010V33	D8,12G





2.传感器变送器的安装、固定及接线

2.1变送器的安装

a)   选取长度30cm的导轨条，用两颗φ6塑料膨胀螺钉配合两颗φ4*25自攻螺钉将导轨条固定在机房设备防盗告警器旁（注意固定牢固）。
b)   主告警器中已包含天馈线防盗传感变送器（型号：KP-TGXFD）、智能震动监控器（型号：KP-ZLZD），不需要外挂变送器，需做变压器防盗的基站，只需在导轨条上装上变压器防盗传感变送器（型号：KP-TRFD），注意应使其贴有接线端子图的一面朝下，便于接线、检测及检修。
c)   接好机房设备防盗告警器与变送器之间的连线，应将强弱信号线分边走线；对比较散的线可用扎带线扎绑好，根据资料粘贴好线号标签。

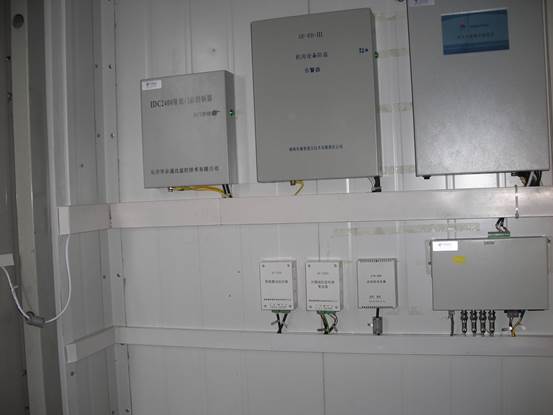

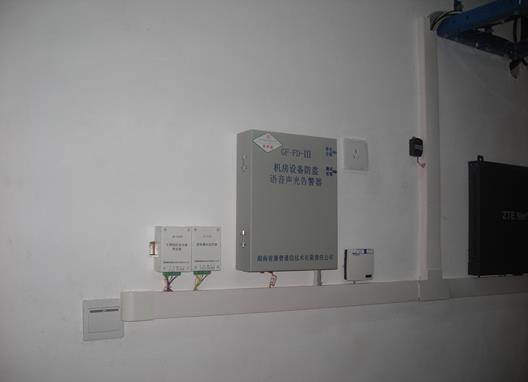

安装示意图：

2.2天馈线防盗传感变送器（型号：KP-TGXFD）

天馈线防盗传感变送器已集成在机房设备防盗告警器中，只需将天馈线防盗告警信号线接到告警器中天馈防盗对应端口。
天馈线防盗线缆从用户天馈线孔出线，工艺要求：缠绕天馈线（一般缠绕三组天馈线，牢固可靠，线缆整齐，粘贴标签）；特别注意：在爬天馈线铁塔时一定使用安全带套在身上，在绕线时一定注意安全！以及布放的线缆经过馈线孔后一定要进行封堵。
天馈线防盗线缆缠绕说明：
基站发射塔类型：四脚铁塔、三脚铁塔、圆杆塔、拉线塔、六脚塔、普通抱杆等；
四脚铁塔、三脚铁塔、圆杆塔、拉线塔、六脚塔等天馈线防盗线缆缠绕说明：从机房出口一直沿天馈线绕到上铁塔5米高左右；一般要求每0.5米绕一圈；如平躺在楼顶上的天馈线，要求有多远就要绕多远。
普通抱杆发射塔天馈线防盗线缆缠绕说明：从机房出口一直沿天馈线绕到上抱杆2米左右，一般要求每0.5米绕一圈；如平躺在楼顶上的天馈线，要求有多远就要绕多远。
如果与联通共用一个基站，注意区分电信发射机的天馈线，只绕电信发射机的天馈线；绕线示意图：

天馈线防盗电阻制作说明：
天馈线防盗信号线的尾端一定并接电阻，电阻并接方法：两组天馈线防盗信号线做一个通道时，必须在每根天馈线的尾端分别并接1个36K/1W电阻，在天馈线防盗传感器输入端并接在一起做一个通道输入。另外一组天馈线防盗信号线做一个通道时，必须在天馈线防盗信号线的尾端并接36K/1W电阻，另外将1个36K/1W电阻与该组天馈线防盗信号线并接在天馈防盗输入端。注意，为了施工方便以及防止电阻在室外容易腐蚀，特意将36K/1W电阻安装在黑色保险管外套中，并预留0.15米长信号线，每个站并接电阻信号线时一定采用电烙铁焊接好，并套好上热缩管。特别注意，天馈防盗信号线的屏蔽层不要信号线连接在一起；并且两端的屏蔽层一定采用绝缘胶带包好。
所有的信号线的屏蔽层统一接地，在机房变送器那端并分别粘贴标签“安防告警器—天馈线1防盗取样，安防告警器—天馈线2防盗取样，安防告警器—天馈线3防盗取样”。
使用线缆型号：输入取样线RVVP2*7(外皮一定采用黑色)；输出线RVVP2*12。
接线图：

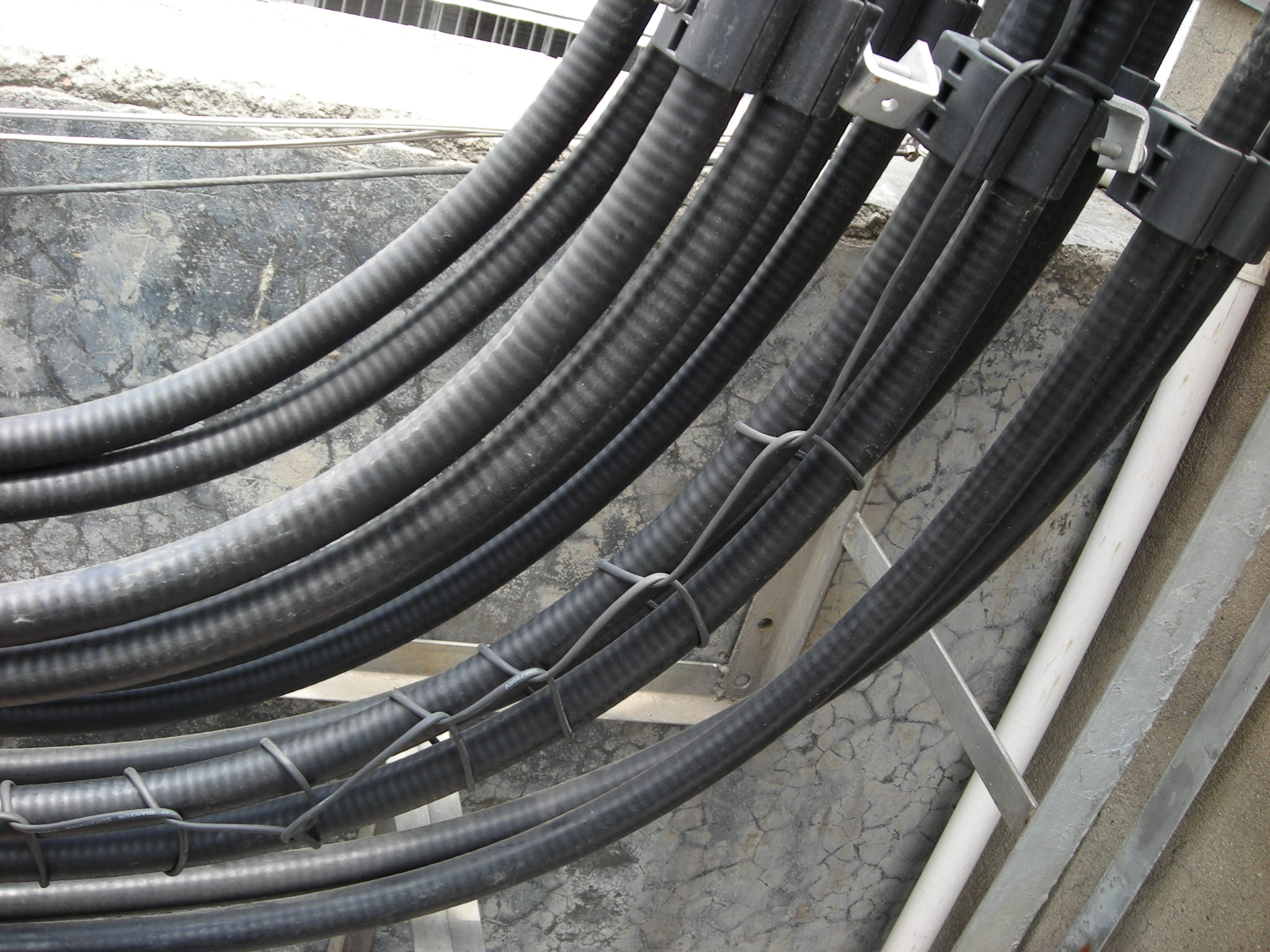

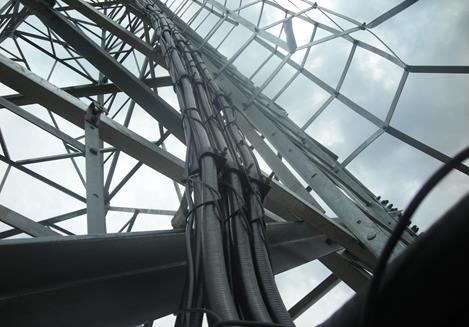

现场绕线示意图





2.3 智能震动监控器（型号：KP-ZLZD）和震动传感器（型号：KP-ZDFD）

智能震动监控器已集成在机房设备防盗告警器中，只需将4个震动传感器（型号：KP-ZDFD）的信号线接到机房设备防盗告警器输入端。

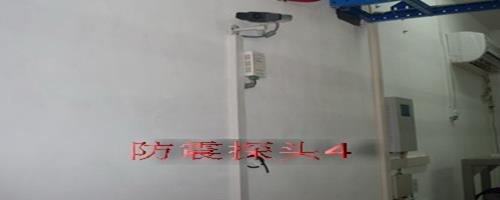

震动传感器安装机房四周墙壁上（如果机房墙壁为窗/门装修而成，要求装在封装的窗/门上），一般墙面中间位置安装。工艺要求：安装高度地边离地1.5米左右、敷设PVC25线槽、固定牢固、粘贴标签、走线距离短原则。震动传感器三根信号线定义：红色：+12V，白色：信号，黑色：GND.注意：所有信号线的屏蔽层统一接地，并且两端的屏蔽层一定采用绝缘胶带包好。
震动传感器的灵明度调节位置说明：震动传感器安装在钢板房或机房墙壁为窗/门装修而成的墙时，震动传感器的灵明度调节开关从“-”向“+”旋转60度；震动传感器安装土砖墙上时，震动传感器的灵明度调节开关从“-”向“+”旋转240度.

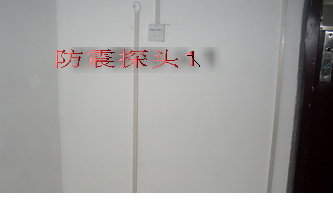

震动传感器编号1：安装在进门墙壁上，采用RVVP3*12屏蔽信号线（红色，黄色，蓝色）分别与震动传感器三种颜色对接的（红色，白色，黑色），RVVP3*12屏蔽信号线另一端接在机房设备防盗告警器的智能震动监控器输入端。

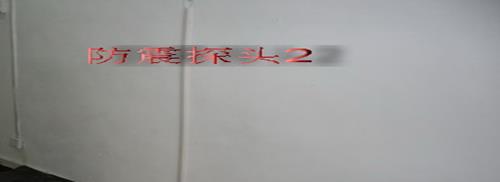

震动传感器编号2：安装在进门右边墙壁上

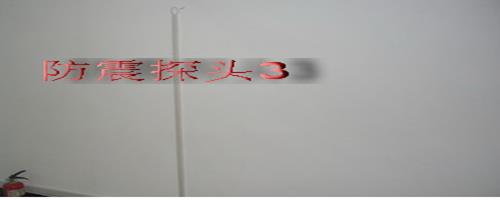

震动传感器编号3：安装在进门对面墙壁上

震动传感器编号4：安装在进门左边墙壁上

接线说明：
使用线缆型号：输入取样线RVVP3*12；输出线RVVP4*12.



2.4变压器防盗传感变送器（型号：KP-TRFD）

变压器防盗传感变送器通过导轨条安装机房设备防盗告警器旁。从交流配电箱交流进线孔出线，工艺要求：缠绕变压器（牢固可靠，注意热源部分，线缆整齐，粘贴标签）。并粘贴标签“安防告警器—变压器防盗取样“变压器防盗安装的条件：变压器距机房平行距离15米内，必须对变压器安装防盗，否则不安装变压器防盗。如果该基站没有做变压器防盗，必须将动环的变压器告警通道在告警器上短接！
接线说明：
变压器防盗传感变送器有两个输入端：采用单芯高温防盗信号线在变压器上缠绕一两圈，再将1个10K/1W电阻串联在信号线中，并采用RVVP2*28信号线接到变压器防盗传感变送器其中一个输入端，另外一个通道采用1个10K/1W电阻短接。特别提示：在变压器上绕线时一定注意安全，要分清楚变压器的高压端和低压端；施工人员不要站在高压端进行绕线。
所有的信号线的屏蔽层统一接地，并在机房变送器那端分别粘贴标签“安防告警器—变压器防盗取样”。
使用线缆型号：变压器上缠绕线采用高温导线AGR 1*16
输入取样线RVVP2*28；输出线RVVP4*12.



2.5警灯（型号：LS-103）

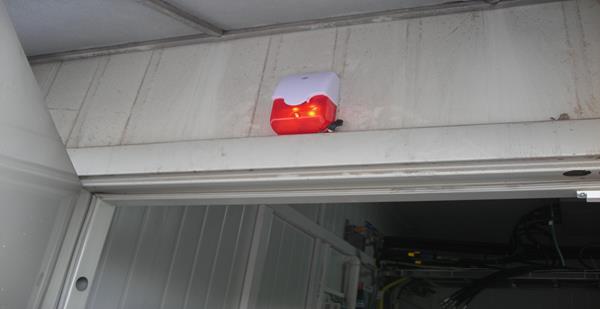

警灯采用两颗φ6塑料膨胀螺钉配合两颗φ4*25自攻螺钉将警灯安装在进门框外上方。接线时应注意正负极性，并在信号线两端并粘贴标签“安防告警器—警灯控制输出“。注意防雨！屏蔽层必须接地！
安装示意图：

使用线缆型号：输入取样线RVVP2*12
接线图：



2.6喇叭(也就是扬声器)的安装（型号：YH5A-1A）

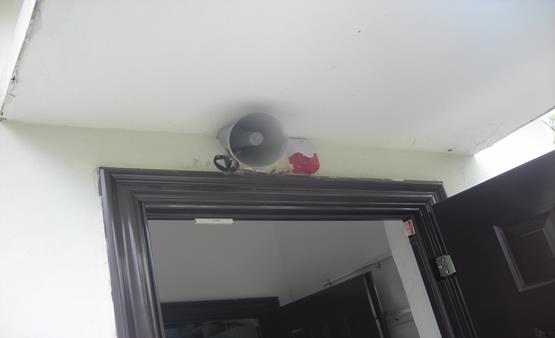

喇叭(扬声器)应采用两颗φ6塑料膨胀螺钉配合两颗φ4*25自攻螺钉将喇叭安装在进门框外上方，并与警灯安装在一起。注意防雨！在信号线两端贴上“安防告警器- 音箱信号输出”
安装示意图：

使用线缆型号：输入取样线RVV2*28
接线图：

注意：喇叭的正负极性，音量在70分贝左右



2.7安防灯光控制器（KP-DGKZQ）

安防灯光控制器采用导轨条固定在机房照明按钮开关旁，采用RVV2*28信号线并接在照明灯开关两端，再接到灯光控制器的输入端。如有两个开关，必须控制两个开关。如果有多个开关，必须控制给摄像头照明那个开关，并在控制线两端贴上“安防告警器-照明灯1控制输出”，“安防告警器-照明灯2控制输出”.在灯光控制器到机房设备安防告警器之间信号线上贴上“安防告警器-照明灯控制信号”
注意：安防灯光控制器到照明开关之间的线必须采用缠绕管套住！并在照明开关上贴上温馨提示：“灯开关已控制，如手动开的灯，出门时必须将开关打在关的状态”

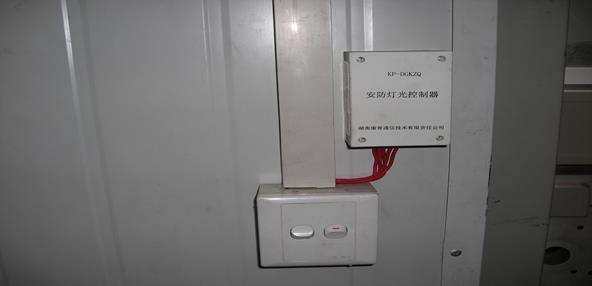

安装示意图：


使用线缆型号：输入取样线RVV2*28
               输出信号线RVVP2*12
接线图：





3.机房设备防盗告警器与动环监控模块之间的连接线

3.1动环监控模块送给机房设备防盗告警器的信号（火警、盗警、控制、红外）

动环监控模块送来4个信号（火警、盗警、控制、红外），安防告警器采用两根RVVP4*7信号线与动环监控模块连接。注意屏蔽线接地！在信号线两端分别贴上“安防告警器- 火警告警输入”,“安防告警器-盗警告警输入”，“安防告警器-动环远程静音控制输入” ，“安防告警器-动环红外告警输入”。
使用线缆型号：输入取样线RVVP4*7
以上信号线必须由动环厂家预留5米长，并贴好标签。
接线图：

红外告警接线说明：告警器的红外信号从动环监控模块的红外通道上去，将取样信号线在动环监控模块的红外端子上并接，注意区分红外告警信号：电平信号并要区分高电平告警还是低电平告警，如果为干接点信号，应区分开路告警还是短路告警。

3.2 机房设备防盗告警器送给动环的告警信号（震动、天馈线、告警）

机房设备防盗告警器送给动环的告警信号（震动、变压器、天馈线、告警），所以震动、天馈线、告警等4个信号采用两个RVVP4*7信号线与动环监控模块连接。其中大部分基站没有变压器，如果该基站没有变压器防盗，切记在动环监控模块上将变压器防盗通道上用导线短接，以免动环系统告警。注意屏蔽线接地！在信号线两端分别贴上“安防告警器-天馈线防盗告警输出”,“安防告警器-震动防盗告警输出”，“安防告警器-告警信号输出” “安防告警器-变压器防盗告警输出”。

震动、天馈线、告警、变压器使用线缆型号：RVVP4*7

以上信号线必须由动环厂家预留5米长，并贴好标签。

接线图：



4.线路的敷设

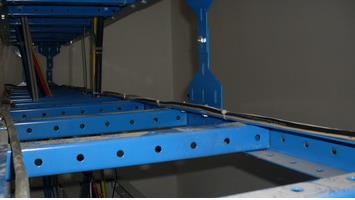

线架上走线要求：电源线与信号线分层走线，远离用户线缆，靠走线架边走线，线缆整齐美观；

4.1电缆的敷设应符合下列要求：

(1)在任何情况下都不允许将屏蔽层做信号线。

(2)交流电源线应与信号线、控制线分开敷设。

(3)与设备连接电缆时，宜从设备的下部进线。

(4)电缆的规格应严格控制。应避免随意选取造成返工或造成事故隐患。

(5)线缆的起、终处应留有文字标记。

(6)导线联接处应当外加热缩管或绝燃胶布等护套。

4.2沿墙敷设应符合下列要求：

(1)线路应尽量短直、安全，便于施工及维护。

(2)应保持建筑物外表的整齐美观，一般沿水平和垂直方向敷设。

(3)墙壁电缆的标高尽量一致。应尽量敷设在隐蔽和不易受外界损伤的地方，避免穿越高压、高温、潮湿、易腐蚀和有强烈的机械震动的地段。

(4)采用布线时，应采用阻燃型线槽，电缆的外径为线槽内径的50-65%，线槽尺寸尽量留有10%—20%的余量。

(5)同一路径的不同线路可以共槽敷设。

(6)在垂直或倾斜敷设时，应采取措施对线缆加以固定。

(7)在模块内的接线应固定，以避免因自重而造成接头扯坏。

(8)在局方走线架上布线时，要与局方的线路走向保持一致，必须走在线架的同一边，采用线扎捆扎整齐。

(9)凡是电线、电缆进出酸性蓄电池室，应采用聚氯乙烯硬管或PUC线槽，防止硫酸蒸汽对它腐蚀，进出端口用耐酸材料将管口封堵。

4.3线槽的安装应符合下列要求：

（1）  糟用φ4*25的自攻螺钉安装牢固可靠,不能直接用手扳动,严禁用胶水或不干胶粘贴。

（2）线槽应平整无扭曲变形，内壁应光滑，无毛刺。

（3）线槽采用塑料膨胀螺栓、自攻螺钉加以固定。

（4）线槽应敷设在干燥和不易受机械损伤的场所。

（5）线槽的连接应连续无间断，并应紧贴墙面固定。

（6）线槽垂直拼接时，其端头应剪成45⁰角。

（7）线槽的端口应封口，封口方法如下：

方法一：
a)   剪下一节长高与线槽同宽的线槽，再剪去该节线槽一个侧面。
b)   将该节线槽的底面与需封口线槽的端头叠加一起。
c)   用塑料膨胀螺钉将两部分一起固定在墙上。
d)   用配套阻头将槽板两端堵住。
方法二：
a)   取一段比线槽长的盖板。
b)   用剪刀将盖板剪出两个缺口。
c)   在缺口处将线槽折成90度角。
d)   线缆敷设好后,盖好盖板并将端头压入线槽的端口上。



1、遵守用户机房安全施工制度及机房进出出入登记；
2、必须按工程安装调试表格的要求正确填写；
3、屏蔽线的屏蔽层应接机壳；
4、模块和变送器安装牢固可靠且规范，并清扫周围电锤打出来的灰尘；
5、线槽安装规范牢固且到位，并清扫周围电锤打出来的灰尘；
6、所有线必须都有标签纸且线的颜色和线号与安装表一致；
7、所有接入的监控量应先做本地调试检测后再与监控中心调试；
8、模块内接线应美观，在一定位置需用扎带扎好并整理；
9、各站的遗留问题应有详细记录；
10、     设备安装后是否擦拭干净；用户工具是否放回其合理位置（指用户机房内有工具位置标识）；机房卫生、设备清洁是否打扫，线架、设备、机柜内没有留下电锤钻孔的尘土和线头线扣等工程垃圾。特别注意变送器箱内、墙壁的扫脚线不能遗留灰尘垃圾。严禁将工程垃圾倒在机房门口；
11、     机房内严禁吸烟和吃食品。


附件1：城区站设备清单

序号	设备名称	设备型号	单位	数量	工作电源	备注
1	机房设备防盗告警器	GF-FD-3-A	台	1	DC48V
2	天馈线防盗传感变送器	KP-TGXFD	个	1	DC12V	包含在告警器中
3	震动防盗传感器	KP-ZDFD	个	4	DC12V
4	变压器防盗传感变送器	KP-TRFD	个	1	DC12V	选件
5	智能震动监控器	KP-ZLZD	个	1	DC12V	包含在告警器中
6	安防灯光控制器	KP-DGKZQ	个	1	DC12V

备注：有变压器的局站才安装变压器防盗传感器。
附件2：农村站设备清单

序号	设备名称	设备型号	单位	数量	工作电源	备注
1	机房设备防盗语音声光告警器	GF-FD-3-B	台	1	DC48V
2	天馈线防盗传感变送器	KP-TGXFD	个	1	DC12V	包含在告警器中
3	震动防盗传感器	KP-ZDFD	个	4	DC12V
4	变压器防盗传感变送器	KP-TGXFD	个	1	DC12V	选件
5	告警警灯	LS-103	个	1	DC12V
6	智能震动监控器	KP-ZLZD	个	1	DC12V	包含在告警器中
7	喇叭	YH5A-1A	个	1
8	安防灯光控制器	KP-DGKZQ	个	1	DC12V

备注：有变压器的局站才安装变压器防盗传感器。




  第一节 安防告警器与变送器之间测试流程及方法
通电-48V电源前，根据接线图及安装测试表格，先检查接线端子及通道是否接正确，各传感变送器电源是否接正确，未使用的通道是否短接等。根据安防告警器机壳内所贴的标签上的内容设置好信号输入方式。


第一步：安防告警器本身测试
在检查接线和设置没有问题时，通上-48V电源后，马上观察安防告警器和变送器的电源指示灯是否亮。
1.天馈线防盗测试：将天馈线防盗输入信号端子P18拔掉时，听到的继电器J6响声，并且DL12指示灯亮，再用万用表二极管档测量安防告警器主板P21端子NC2,COM2之间应该是断开的；再将天馈线防盗输入信号端子P18插上时，用万用表测量安防告警器主板P21端子NC2,COM2之间应该是连通的，观察DL12指示灯应熄灭。
2.变压器防盗变送器（型号：KP-TRFDV）测试：将变送器的输入信号端子拔掉时，听到变送器的继电器响声，再用万用表二极管档测量变压器防盗变送器NC,COM之间应该是断开，再将变送器的输入信号端插上时，变压器防盗变送器NC,COM之间应该是连通的。
3.震动防盗测试：在测试震动防盗传感器时，一定注意钢板房和土砖房的震动传感器灵敏度是不一样，钢板房震动传感器灵敏度为60度左右，土砖房的震动传感器灵敏度为240度左右；分别敲打四个震动防盗传感器，对应的震动防盗传感器上的指示灯应该闪烁，并用万用表二极管档测量安防告警器主板P21端子NC1,COM1之间应该是断开,并且并且DL12指示灯亮;正常时，安防告警器主板P21端子NC1,COM1之间应该是连通的，观察DL12指示灯应熄灭。
4.模拟做火警测试
在安防告警器主板上P11端子YW+,YW-之间用线短接，安防告警器立即开启照明灯、警灯、农村站并发出语音“发生火情，请立即离开”的声音告警提示，同时输出安防语音告警信号，用万用表二极管档测量安防告警器主板P15端子NO4,COM4之间应该是断开,并观察DL12指示灯应亮；在没有语音播放时，安防告警器主板P15端子NO4,COM4之间应该是连通的，并观察DL12指示灯应熄灭。
5. 模拟动环控制语音播放测试
在安防告警器语音播放时，用线短接P12端子的KZ+,KZ-,安防告警器立即关闭语音播放；否则恢复正常工作状态。
6.模拟做盗警测试
在安防告警器的P11端子DJ+,DJ-之间用线短接，安防告警器立即开启照明灯、警灯、农村站并发出语音 “非法闯入，已被发现，请迅速离开现场”的声音告警提示、开本地照明灯光及告警闪烁灯光；同时输出安防语音告警信号;用万用表二极管档测量安防告警器主板P15端子NO4,COM4之间应该是断开,并观察DL12指示灯应亮；在没有语音播放时，安防告警器主板P15端子NO4,COM4之间应该是连通的，并观察DL12指示灯应熄灭。

7.做红外开灯测试
在动环监控红外探头前，走动告警器是否开启照明灯。


附件三:机房设备防盗告警器出厂参数设置表



第二节  安防告警器与动环监控联调测试
一．在调试时，动环必须在布防时，做告警才有效。
1.  动环盗警输出的条件：门磁(强行开门)、震动、红外线、天馈线防盗、变压器防盗、空调防盗，即：以上六个参数值任一个有变化，动环监控模块应输出盗警信号给安防告警器，假设有天馈线防盗告警时，安防告警器接到动环送来的盗警时应立即开启以下装置：

城区站：开启照明灯、并输出语音告警信号给动环，监控中心应有“语音告警和天馈线防盗告警“提示；
农村站：开启照明灯、警灯、并发出语音 “非法闯入，已被发现，请迅速离开现场”的声音告警提示，同时输出语音告警信号给动环，监控中心应有“语音告警和天馈线防盗告警“提示；

2. 动环火警输出的条件：在烟雾告警时，动环监控模块应输出火警信号给安防告警器，安防告警器接到动环送来的火警信号时应立即开启以下装置：
城区站：开启照明灯、并输出语音告警信号给动环，监控中心应有“语音告警和火警告警“提示；
农村站：开启照明灯、警灯、并发出语音“发生火情，请立即离开”的声音告警提示，同时输出语音告警信号给动环，监控中心应有“语音告警和火警告警“提示；

3.动环远程静音控制
当安防告警器在语音播放时，在监控中心可以关闭语音播放，同时可以发出语音系统重新投入工作命令。在下次有告警时，安防告警器继进行语音播放。

4.动环红外告警开灯
当人在红外探头走动时，安防告警器接到红外告警信号时，立即开启照明灯。


二．在调试时，动环在撤防时，做告警才无效。
动环在撤防时，做任意一个：门磁(强行开门)、震动、红外线、天馈线防盗、变压器防盗、空调防盗、烟雾告警，即：以上七个参数值任一个有变化，动环监控模块应不输出盗警和火警信号给安防告警器；安防告警器应不开启任何装置：开启照明灯、开启警灯、进行语音播放以及语音告警输出。



附件四：电信C网基站安防告警工程安装测试表格
分公司：                           局站名：                                     动环设备厂家：

序号

监控量

城区站

农村站

动环是否送出盗警信号

安防告警器是否开启警灯

安防告警器是否开启照明灯

监控中心是否有语音告警

监控中心是否有对应监控量告警

动环是否送出盗警信号

安防告警器是否开启警灯

安防告警器是否开启照明灯

监控中心是否有语音告警

监控中心是否有对应监控量告警

安防告警是否进行对应语音播放提示

布防

撤防

布防

撤防

布防

撤 防

布防

撤防

布 防

撤防

布 防

撤防

布 防

撤 防

布 防

撤 防

布防

撤防

布 防

撤防

布 防

撤 防

1

门磁(强行开门)

2

震动告警

3

红外告警

4

天馈线防盗

5

变压器防盗

6

空调防盗

7

火警告警

设备名称

机房设备防盗语音声光告警器

机房设备防盗告警器

天馈线防盗传感变送器

震动防盗传感器

告警警灯

智能震动监控器

安防灯光控制器

音箱

变压器防盗传感

数量

备 注

基站类型：□城区站    □农村站   该基站是否有变压器：□是  □否  □ 专变  □ 公变   该基站天馈线分几组：        是否与联通共站：□是     □否

基站所在的具体位置：             县(街)                乡(街号牌)                   村(单位民称)                   组(楼层房号)

去基站乘车路线：        县                     车站至                         乡乘                           车到                    村

遗留问题：

安装测试人员：                        日  期：               监理：              局方人员：                      日    期：



附件七：



附件八：电信C网基站安防工程施工线缆标签内容：
