RV900LC-M03 密码机柜锁产品规格书
一、 引言
RV900LC-M03电子密码机柜锁是我公司的最新专利产品，在普通机柜锁、电控锁的基础上最新开发的高科技创新产品。它将“密码键盘”、“门禁控制器”等全部巧妙集中到“机柜锁”锁体内，使之“一体化”，方便安装、调试；并且结合RS485网络通信，组成智能安全的“出入”控制系统，具有网络联结的保安、监控功能，广泛使用于各种户外、室内中大型智能化电信机柜等要求实时监控的场所，它采用电子智能控制、“ID+密码”开锁，功能多、安全可靠。突出优点：集成度高、易安装、易升级、防水性能优、三级防雷保护、应急钥匙采用互开率极低的电脑钥匙锁芯、业界独一无二、誉为智能机柜的守护神等。
二、产品的名称和型号
产品名称：电子密码机柜锁
对外型号：RV900LC-M03
对内型号：RV900LC-M03
三、 引用的标准和规范
执行标准: 门禁控制器企业标准
GB 4208-2008 外壳防护等级（IP代码）（eqv IEC60529：2001）
GB 8702 电磁辐射防护规定
GB 12663 防盗系统环境试验
GB/T 191-2008 包装储运图示标志
GB/T 2423.1-2008 电工电子产品环境试验 第２部分：试验方法 试验A： 低温试验方法
GB/T 2423.2-2008 电工电子产品环境试验 第２部分：试验方法 试验B： 高温试验方法
GB/T 2423.3-2008 电工电子产品环境试验 第２部分：试验方法 试验Cab：恒定湿热试验
GB/T 2423.8-1995 电工电子产品环境试验 第2部分： 试验Ed：自由跌落试验方法
GB/T 2423.10-2008 电工电子产品环境试验 第2部分 试验方法 试验Fc和导则：振动（正弦）
GB/T 2828.1-2003 按接收质量限（AQL）检索的逐批检查计数抽样程序及抽样表
GB/T 4943-2007 信息技术设备的安全
GB/T 9254-2008 信息技术设备的无线电骚扰限值和测量方法
GB/T 17626.2-2006 《电磁兼容 试验和测量技术 静电放电抗扰度试验》
GB/T 17626.4-2008 《电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验》
GB/T 17626.5-2008 《电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》
GB/T 17626.11-2008 《电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化抗扰度试验》
GB/T 9969.1-2008 工业产品使用说明书 总则
GB/T18239-2000 集成电路读写机具规范
GB/T 16796-2009 安全防范报警设备 安全要求和实验方法
YD/T 1622-2007 通信局（站）门禁集中监控系统技术要求
四、使用环境
表 1 ：环境条件
表2：运输的机械条件
五、功能、性能指标及使用要求
1、 性能指标
锁体尺寸：170MM（长）X 42MM（宽）X 60MM（厚）±5％
锁体净重：0.9Kg±5％
颜 色：黑色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工 作 电 流：静态待机时小于150mA，电控开锁时小于500mA
最小供应电流：1000mA／12VDC输入时
工作状态：正常待机不亮灯，按键正确蓝灯闪一次，开锁长亮3秒，错误按键或报警红灯闪烁。
特殊参数
使用寿命：35万次以上；
通讯方式：RS485，9600bit/s(默认)；
开锁方式：电控开启(远程命令开锁、密码开锁、联动输入开锁)和机械钥匙开启，关门并按下手柄后自动上锁；
2、 产品功能
门禁功能
l 门禁授权，最多能512个用户；
l 软件授权：由系统软件通过联网通信授权(建议使用软件授权)；
l 事件记录，最多1120条历史记录（可扩充），超过1120条时覆盖最早期存储的历史记录；
l RS485联网实时监控、门状态、手柄状态、实时钟功能；
l 一路外接门磁接口、一路联动输入接口（光耦隔离保护）；
l 应急机械钥匙开锁功能（采用业界互开率极低的电脑钥匙锁芯确保安全）1/250000。
开门方式
l “ID+密码”开门；
l 远程命令开门；
l 机械钥匙开门。
RS485通信
RV900LC-M03采用RS485通信方式与后端PC保持通信，通信速率默认为9600BPS，其通信ID默认为1，可通过调试工具修改其ID。
备注：假如忘记设备ID，可通过通用设备ID“0”与设备连接，修改其通信地址。
密码开锁操作方法：
1、工程密码使用方法：
首次在机柜上装好锁之后，可以输入“1234+*”或“6666+*”或“8888+*”后按下手柄做开门调试使用。授权用户之后工程密码失效。（备注：“9/*”和“0/#”为复合键，短按代表数字“9”或“0”，长按代表功能键“*”或“#”，下同）
2、ID+密码开门方法：
先通过软件授权1个用户，假设用户的ID号是“0000 0001”，个人密码是“1234”，开锁时先按“用户ID号0001”（只需输入ID号的后四位数字，再依次按四位密码“1234”，蓝灯亮时手柄弹起，旋转手柄开锁。
3、远程开门：
在确认上位机软件和机柜锁已联网成功的状态下，点击软件中的“远程开门”，看见设备蓝灯亮时按下手柄，手柄弹起后即可向左或向右旋转开锁。
4、钥匙开门：
用配套的工具打开锁孔上面的保护钢片，再用钥匙插入钥匙孔位顺时针旋转90度，手柄弹起后即可旋转开锁。
六、电磁环境的抗干扰性试验及其他要求
3）判定标准：静电放电时应能正常工作，功能劣化但可自动恢复是可接受的；如果出现功能劣化或丧失，需人工干预才能恢复，判为不合格。不带电进行测试，测试后应能正常工作，如果出现功能劣化或者丧失，判为不合格。
4) 测试要点：测试前要先用测试工装检验硬件是正常的。
3）判定标准：试验时应能正常工作，功能劣化但可自动恢复是可接受的；如果出现功能劣化或丧失，需人工干预才能恢复，判为不合格。通讯口试验后，能正常工作，判为合格。
4) 测试要点：测试前要先用测试工装检验硬件是正常的。
4．安规要求
七、整机外观及相关尺寸
锁体及装饰面板
锁体尺寸：公差±5%
锁体侧面
锁体正面
八、产品提供的资料
提供详细的使用说明书（包括产品功能介绍、安装调测步骤、包装清单、注意事项、故障维护等内容），与上位通讯协议。
九、产品接线定义
1、电源、通信接线
2、门磁输入接线
3、联动开锁输入接线
RV900LC-M03电子密码机柜锁是我公司的最新专利产品，在普通机柜锁、电控锁的基础上最新开发的高科技创新产品。它将“密码键盘”、“门禁控制器”等全部巧妙集中到“机柜锁”锁体内，使之“一体化”，方便安装、调试；并且结合RS485网络通信，组成智能安全的“出入”控制系统，具有网络联结的保安、监控功能，广泛使用于各种户外、室内中大型智能化电信机柜等要求实时监控的场所，它采用电子智能控制、“ID+密码”开锁，功能多、安全可靠。突出优点：集成度高、易安装、易升级、防水性能优、三级防雷保护、应急钥匙采用互开率极低的电脑钥匙锁芯、业界独一无二、誉为智能机柜的守护神等。
二、产品的名称和型号
产品名称：电子密码机柜锁
对外型号：RV900LC-M03
对内型号：RV900LC-M03
三、 引用的标准和规范
执行标准: 门禁控制器企业标准
GB 4208-2008 外壳防护等级（IP代码）（eqv IEC60529：2001）
GB 8702 电磁辐射防护规定
GB 12663 防盗系统环境试验
GB/T 191-2008 包装储运图示标志
GB/T 2423.1-2008 电工电子产品环境试验 第２部分：试验方法 试验A： 低温试验方法
GB/T 2423.2-2008 电工电子产品环境试验 第２部分：试验方法 试验B： 高温试验方法
GB/T 2423.3-2008 电工电子产品环境试验 第２部分：试验方法 试验Cab：恒定湿热试验
GB/T 2423.8-1995 电工电子产品环境试验 第2部分： 试验Ed：自由跌落试验方法
GB/T 2423.10-2008 电工电子产品环境试验 第2部分 试验方法 试验Fc和导则：振动（正弦）
GB/T 2828.1-2003 按接收质量限（AQL）检索的逐批检查计数抽样程序及抽样表
GB/T 4943-2007 信息技术设备的安全
GB/T 9254-2008 信息技术设备的无线电骚扰限值和测量方法
GB/T 17626.2-2006 《电磁兼容 试验和测量技术 静电放电抗扰度试验》
GB/T 17626.4-2008 《电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验》
GB/T 17626.5-2008 《电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》
GB/T 17626.11-2008 《电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化抗扰度试验》
GB/T 9969.1-2008 工业产品使用说明书 总则
GB/T18239-2000 集成电路读写机具规范
GB/T 16796-2009 安全防范报警设备 安全要求和实验方法
YD/T 1622-2007 通信局（站）门禁集中监控系统技术要求
四、使用环境
表 1 ：环境条件
| 项 目 | 要 求 |
| 场 所 | 室内 |
| 工作环境 | -10～50℃、20～90％（无结露·结冰） |
| 存储环境 | -20～60℃、20～90％（无结露·结冰） |
| 大气压力 | 大气压力：70～106Kpa |
| 冷却方式 | 自然冷 |
| 防护等级 | IP53 |
|
运输条件 标准 |
参照GB/T 14508-93等级公路货物运输机械环境条件，公路等级2M3（次高级或中级路面的三、四级公路） |
表2：运输的机械条件
| 1 | 正弦振动 | GB/T 14508 |
2～8Hz,7.5mm 8～200Hz,20m/s2 轴向各5个扫频循环 |
| 2 | 平稳随机振动 | GB/T 14508 |
2～10Hz,30m2/s3 10～200Hz,3m2/s3 每方向30分钟 |
| 3 | 非稳态振动（冲击试验） | GB/T 14508 | 300m/s2，3轴向，各3次 |
| 4 | 自由跌落 | GB/T 14508 | 1.0M，6个面各1次 |
五、功能、性能指标及使用要求
1、 性能指标
锁体尺寸：170MM（长）X 42MM（宽）X 60MM（厚）±5％
锁体净重：0.9Kg±5％
颜 色：黑色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工 作 电 流：静态待机时小于150mA，电控开锁时小于500mA
最小供应电流：1000mA／12VDC输入时
工作状态：正常待机不亮灯，按键正确蓝灯闪一次，开锁长亮3秒，错误按键或报警红灯闪烁。
特殊参数
使用寿命：35万次以上；
通讯方式：RS485，9600bit/s(默认)；
开锁方式：电控开启(远程命令开锁、密码开锁、联动输入开锁)和机械钥匙开启，关门并按下手柄后自动上锁；
2、 产品功能
门禁功能
l 门禁授权，最多能512个用户；
l 软件授权：由系统软件通过联网通信授权(建议使用软件授权)；
l 事件记录，最多1120条历史记录（可扩充），超过1120条时覆盖最早期存储的历史记录；
l RS485联网实时监控、门状态、手柄状态、实时钟功能；
l 一路外接门磁接口、一路联动输入接口（光耦隔离保护）；
l 应急机械钥匙开锁功能（采用业界互开率极低的电脑钥匙锁芯确保安全）1/250000。
开门方式
l “ID+密码”开门；
l 远程命令开门；
l 机械钥匙开门。
RS485通信
RV900LC-M03采用RS485通信方式与后端PC保持通信，通信速率默认为9600BPS，其通信ID默认为1，可通过调试工具修改其ID。
备注：假如忘记设备ID，可通过通用设备ID“0”与设备连接，修改其通信地址。
密码开锁操作方法：
1、工程密码使用方法：
首次在机柜上装好锁之后，可以输入“1234+*”或“6666+*”或“8888+*”后按下手柄做开门调试使用。授权用户之后工程密码失效。（备注：“9/*”和“0/#”为复合键，短按代表数字“9”或“0”，长按代表功能键“*”或“#”，下同）
2、ID+密码开门方法：
先通过软件授权1个用户，假设用户的ID号是“0000 0001”，个人密码是“1234”，开锁时先按“用户ID号0001”（只需输入ID号的后四位数字，再依次按四位密码“1234”，蓝灯亮时手柄弹起，旋转手柄开锁。
3、远程开门：
在确认上位机软件和机柜锁已联网成功的状态下，点击软件中的“远程开门”，看见设备蓝灯亮时按下手柄，手柄弹起后即可向左或向右旋转开锁。
4、钥匙开门：
用配套的工具打开锁孔上面的保护钢片，再用钥匙插入钥匙孔位顺时针旋转90度，手柄弹起后即可旋转开锁。
指示灯说明
| 状态 | 蓝灯（次数） | 红灯（次数） | 备注 |
| 上电 | 2 | 0 | |
| 待机 | 0 | 0 | |
| 合法用户 | 1 | 0 | 蓝灯常亮约3S |
| 非法、过期用户 | 0 | 1 | 红灯常亮约3S |
| 报警 | 0 | 一直闪烁 |
六、电磁环境的抗干扰性试验及其他要求
1、 静电放电抗扰度 (ESD)
1) 采用标准: GBT17626.2
2) 试验条件 : （试验等级: 3级）
| 放电部位 | 壳体、信号口 |
| 接触放电 | ±6kV |
| 空气放电 | ±8kV |
4) 测试要点：测试前要先用测试工装检验硬件是正常的。
2、电快速瞬变脉冲群抗扰度试验（EFT/B）
1) 采用标准: GBT17626.4
2) 试验条件：（试验等级: 3级）
| 试验端口 | 供电电源端口 | 数据端口 |
| 开路输出电压（±10%） | 电压峰值±2kV | 电压峰值±1kV |
| 脉冲的重复率（±20%） | 100kHz | 100kHz |
3) 判定标准：功能或性能暂时降低, 但能自行恢复；如果出现功能劣化或丧失，需人工干预才能恢复，判为不合格。
3. 浪涌(冲击)抗扰度试验(SURGE)
1) 采用标准 : GBT17626.5
2) 试验条件：（试验等级: 3级）
| 试验端口 | 电源端口及通讯端口 |
| 开路试验电压（±10%）组合波形1.2/50us～8/20us | 线－线 ±2kV |
| 无 |
4) 测试要点：测试前要先用测试工装检验硬件是正常的。
4．安规要求
符合GB4943。
5. 产品可靠性MTBF要求
无故障工作时间>10万小时。七、整机外观及相关尺寸

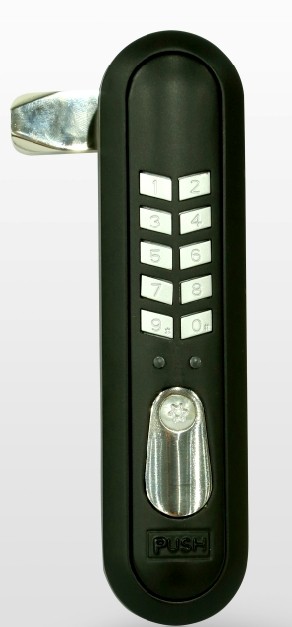

锁体及装饰面板
锁体尺寸：公差±5%

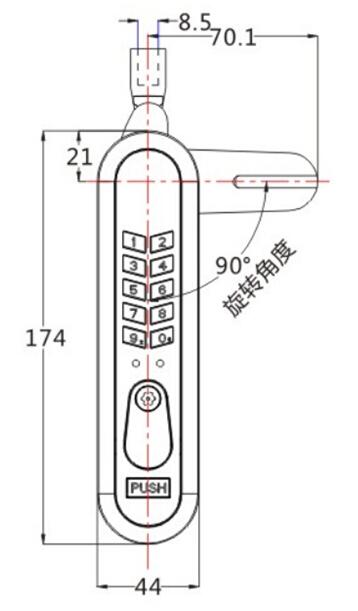

锁体侧面

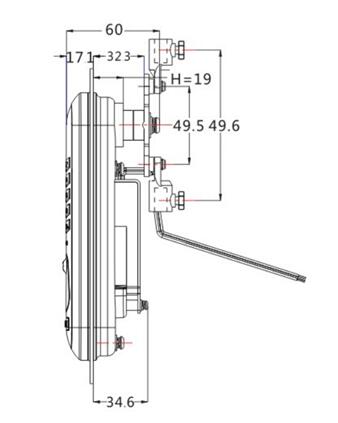

锁体正面
八、产品提供的资料
提供详细的使用说明书（包括产品功能介绍、安装调测步骤、包装清单、注意事项、故障维护等内容），与上位通讯协议。
| 资料名称 | 说明 |
| 用户手册（产品说明书） | 使用者在阅读用户手册后，能够了解产品的技术规格、功能、安装说明等。 |
| 通讯协议 | 见《RV900LC门禁通讯协议》 |
九、产品接线定义
1、电源、通信接线
| 第1线 | 红色 | +12V | DC12V供电 |
| 第2线 | 黑色 | GND | |
| 第3线 | 黄色 | ARM(OC) | 报警输出（OC门） |
| 第4线 | 绿色 | 485A | RS485通信端 |
| 第5线 | 白色 | 485B |
2、门磁输入接线
| 第1线 | 紫色 | DOOR.SW | 外接“门磁”输入端 |
| 第2线 | 黑色 | GND |
3、联动开锁输入接线
| 第1线 | 棕色 | NC | 备用 |
| 第2线 | 灰色 | NC |
