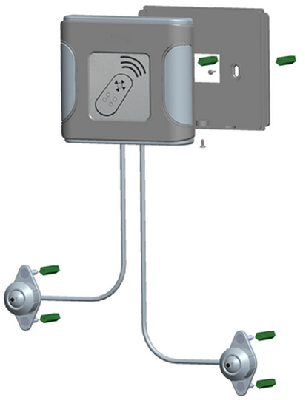

智能空调遥控器
- 型号RV400-301ES
- 类型
- 其他
智能空调遥控器是专门针对普通空调实现远程监控而开发的具有自学习功能的“万能”遥控器，它具有RS485通讯接口、自学习等多种功能
l 产品概述
智能空调遥控器是专门针对普通空调实现远程监控而开发的具有自学习功能的“万能”遥控器，它具有RS485通讯接口、自学习等多种功能，它通过自学习原空调遥控器的的各种控制命令后，监控系统通过RS485接口可以采集环境温湿度、远程开关机、设置温度、设置运行模式等多种操作，从而实现对普通空调的远程监测和控制。可适用于任意品牌的普通空调以及其他红外遥控设备。
功能描述：
采用自学习原理与智能编码分析技术，可实现对任意品牌空调的监测和控制；
采用温湿度采集和空调遥控一体化设计，成本低，可靠性高；
提供超大屏LCD显示，显示直观，操作方便；
自学习命令可远程设置空调的温度、运行模式、风速、扫风等各种命令；
可实现空调来电自启动功能，保证空调恢复断电前运行模式；
提供RS485接口，采用标准Modbus协议，方便接入到远程监控系统中；
提供2路红外发射输出，可对两台空调进行独立控制；
外接端口具有抗电磁干扰设计，可靠性高。
适用场所：
适用于仓库，机房等等。
l 技术参数
l 接线定义：
电源信号连接：
安装说明：
安装步骤:
1) 按照统一标高（一般为1.3米），选择控制器的安装位置，用铅笔做好标记；
2) 若安装在墙面，再打好两个6毫米（71.5毫米间距）的固定孔，打入固定用的胶塞；
3) 接好红外探头与控制器的所有连接线，最好焊接后套上热缩管；
4) 将插头插入控制器的背面插座，用力插紧，检查一遍接线是否正确；
5) 通电测试一遍，正常后再上紧螺丝，盖上面盖，上紧面盖底部固定螺丝；
l 系统拓扑图：
智能空调遥控器是专门针对普通空调实现远程监控而开发的具有自学习功能的“万能”遥控器，它具有RS485通讯接口、自学习等多种功能，它通过自学习原空调遥控器的的各种控制命令后，监控系统通过RS485接口可以采集环境温湿度、远程开关机、设置温度、设置运行模式等多种操作，从而实现对普通空调的远程监测和控制。可适用于任意品牌的普通空调以及其他红外遥控设备。
功能描述：
采用自学习原理与智能编码分析技术，可实现对任意品牌空调的监测和控制；
采用温湿度采集和空调遥控一体化设计，成本低，可靠性高；
提供超大屏LCD显示，显示直观，操作方便；
自学习命令可远程设置空调的温度、运行模式、风速、扫风等各种命令；
可实现空调来电自启动功能，保证空调恢复断电前运行模式；
提供RS485接口，采用标准Modbus协议，方便接入到远程监控系统中；
提供2路红外发射输出，可对两台空调进行独立控制；
外接端口具有抗电磁干扰设计，可靠性高。
适用场所：
适用于仓库，机房等等。
l 技术参数
| 产品型号 | RV400-301ES |
| 颜色 | 银白 |
| 输入电压 | DC 12V±20％ |
| 工作电流 | 静态电流<100mA 动态电流小于<150mA |
| 载波频率 | 38KHz |
| 遥控距离 | 在5米以内 |
| 学习方式 | 自动学习识别 |
| 命令数 | 68 |
| 温度检测 | -20℃ ~ 70℃ |
| 探头接口 | 外置2个红外探头，可按地址独立分开控制2台不同型号 空调； |
| 通讯 | RS485通信, 波特率2400/4800/9600/19200/38400可设,格式固定N,8,1; 地址1～255可设。 |
| 出厂设置 | 波特率9600 ,地址1 |
| 工作环境 | 0～50℃、20～90％（无结露•结冰） |
| 储存环境 | -20～60℃、20～90％（无结露•结冰） |
| 产品尺寸 | 120MM（长）X 105MM（宽）X 24MM（高）±5％ |
| 净重 | 165 g±5％ |
l 接线定义：
电源信号连接：
| 序号 | 功能 | 颜色 | 备注 |
| 1 | 大地 | 绿色 | |
| 2 | DC+，接电源12V正端 | 红色 | |
| 3 | DC-，接电源12V负端 | 黑色 | |
| 4 | A，RS485通信A信号 | 紫色 | |
| 5 | B，RS485通信B信号 | 橙色 |
安装说明：
安装步骤:
1) 按照统一标高（一般为1.3米），选择控制器的安装位置，用铅笔做好标记；
2) 若安装在墙面，再打好两个6毫米（71.5毫米间距）的固定孔，打入固定用的胶塞；
3) 接好红外探头与控制器的所有连接线，最好焊接后套上热缩管；
4) 将插头插入控制器的背面插座，用力插紧，检查一遍接线是否正确；
5) 通电测试一遍，正常后再上紧螺丝，盖上面盖，上紧面盖底部固定螺丝；

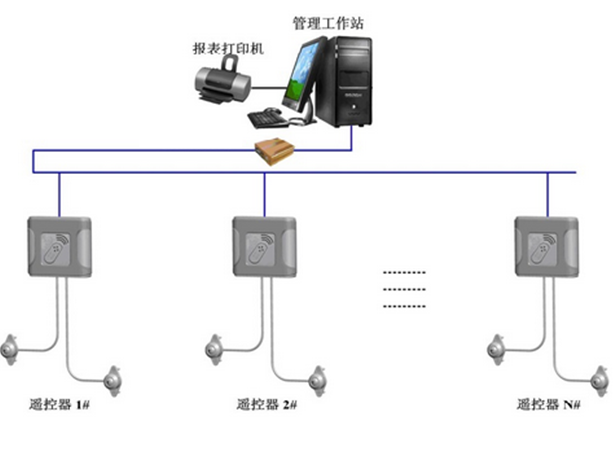

l 系统拓扑图：
