温湿度数字传感器

l  性能概述
RV400-TH01A温湿度数字传感器是我司研发的高科技产品，配有大屏液晶显示，通过RS485总线组网，可将254个温湿度传感器接在同一台电脑上组成一个监控网络，在管理中心实时显示传感器反映的温度、湿度，超过预警值会实时报警，同时通过指示箭头表示实际的报警状态；产品采用对流式设计，传感器外置，可以准确及时地测试出当前环境的真实温、湿度值，具反应迅速，抗干扰能力强、低功耗、三级防雷保护、符合防爆要求、测量准确稳定、精度高等优势，它还具有如下特点：
Ø  采用瑞士进口的数字型传感器芯片，测试数值准确，一致性好；
Ø  采用RS485总线式设计，确保设备通讯的安全性；
Ø  大屏幕液晶显示，实时反映现场的温度、湿度值与报警状态(上下箭头)；
Ø  传感器与控制部分分离，实现与外界更好的通风接触，能极大提高测量外界温湿度的精确程度；
Ø  温湿度上下限范围自由设定，超过设定值实时OC门输出；
Ø  抗干扰能力强、超低功耗、三级防雷保护；
Ø  测量准确稳定、精度高，具极高的性价比。
Ø  应用范围：适用于无线基站、大型仓库、设备机房、电力基站、网络机柜等对环境的温湿度要求严格，需要实时监控的场所。


l  技术参数

型号/参数	RV400-TH01A
显    示	LCD 大屏液晶显示温湿度值，字体清晰
测湿精度	±3.0 %RH；
测温精度	±0.4 ℃；
湿度测量范围	5 ％～95 ％；
温度测量范围	-30℃ ～ 70℃；
纹波允许	>500mV / 1KHz
瞬间干扰吸收	>2000V/600W/100µS
通讯接口	标准RS485总线接口兼容EIA/TIA之RS485 （2400/4800/9600/19200/38400BPS可选），出厂默认9600BPS，兼容电总YDN023-1996协议与MODBUS协议；
传输距离	最远 1200米；
节点容量	最多26个，若设备较多建议选用集线器进行扩充
抗干扰能力	电源接口：2KV差摸 -740V，-980A RS485接口：2KV差摸 +690V，+960A ,-690V，-960A
工作温度	-30℃ ～ 70℃
相对湿度	5% ～ 95%
电    源	DC9V--24V
电    流	静态时10-30MA，背光时40-60MA
外形尺寸	120（宽）mm X 105（高）mm X 22（厚）mm
整机重量	0.21kg

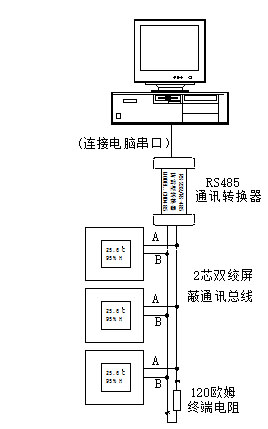

l  系统结构示意图

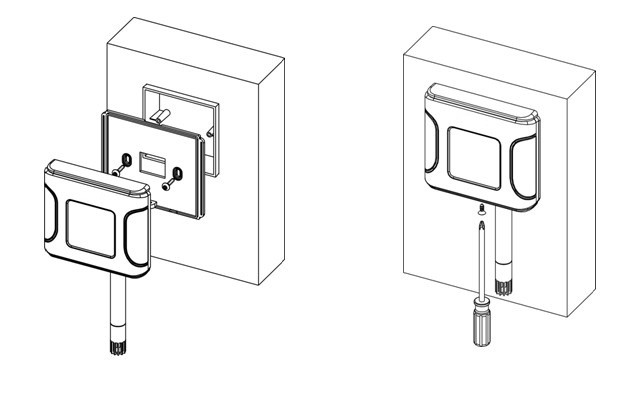

l  安装示意图
