烟雾传感器

l  产品概述
本产品为光电感烟探测器，是根据感应烟雾颗粒的原理来工作的。采用独特的结构设计以及光电信号处理技术、具有防尘、防虫、抗外界光线干扰等功能，本机结合了微电脑技术对感应烟雾颗粒浓度数据进行分析处理、并可以通过电脑软件实时对远程的烟雾浓度进行监控。产品具有外形美观、安装使用方便、内置空气对流风扇、能远程监测烟雾浓度、本地报警输出等特点。

功能描述： 本机对缓慢阴燃或明燃产生的可见烟雾，有较好的反应，够准确地检测烟雾，当烟雾浓度超过限量时，传感器发生声光告警，并向采集器输出告警信号。

适用场所：
适用于仓库、机房、宾馆等室内环境的烟雾监测。

l  技术参数

型号	RV400- LH93
外型尺寸	圆形，直径112MM， 40MM厚；
重量	150克；
颜色	乳白色；
显示	红色LED指示工作状态和通讯状态；
键盘	一个复位按钮；
电源	直流 12 供电，工作电流100 mA；防雷保护；
通讯接口	RS485接口，三级防雷保护；
通信速率	固定为9600BPS；
安装方式	吸顶；
传感器类型	红外光电管；
监视面积	20平方米；
输出形式	继电器之常开、常闭；
保护措施	压敏电阻、自复保险丝、防雷管、光藕隔离保护；
环境温度	保存温度－40℃～＋85℃，工作温度－20℃～＋55℃；
相对湿度	5％～90％；
灵敏度等级	符合（GB4715-93）4.22火灾灵敏度试验标准；


l

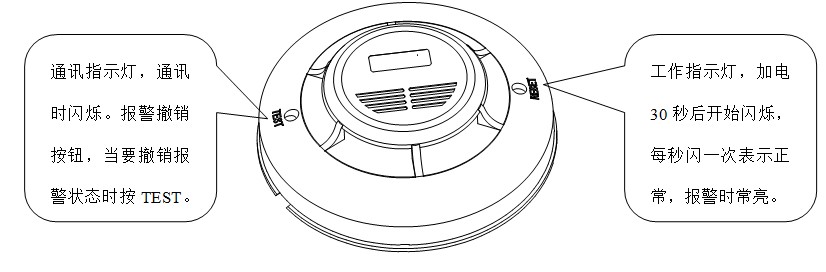

产品示意图


安装接线说明：


引脚顺序	引线颜色	信号定义	说    明
第一脚	红色	12V  电源正端	两线扎在一起，
第二脚	黑色	GND  电源负端
第三脚	绿色	485A 差分信号正	RS485通讯接口
第四脚	白色	485B差分信号负
第五脚	紫色	N.O   常开端	本地报警输出继电器，接点容量3A 24VDC  3A 120VAC
第六脚	橙色	COM   公共端
第七脚	黄色	N.C   常闭端
