简易型电插锁
- 型号
- 类型
- 其他
特点：断电开锁、磁感应上锁、具有双电流过载保护装置，磁感应开启电锁，性能稳定。
l 性能概述
l 通常电插锁由两个主要部分组成：锁体和锁孔。锁体中的关键部件为“锁舌”，与“锁孔”配合可实现实现“关门”和“开门”两个状态。即锁舌插入锁孔实现关门，锁舌离开锁孔为开门。正因为锁舌的可伸缩功能，才被冠予“电插锁”的名称。也正是因为这个特点，电插锁经常被用于各种平开门（双向开启）上。同时，其“暗藏式”安装的特点较适合于对锁体保密性要求较高的场所。
l 适用场所：
l 适用于木门、玻璃门、金属门、防火门
l 技术参数
l 接线定义：
l 常用配件
上下都无框玻璃门配件 上无框下有框玻璃门配件
l 通常电插锁由两个主要部分组成：锁体和锁孔。锁体中的关键部件为“锁舌”，与“锁孔”配合可实现实现“关门”和“开门”两个状态。即锁舌插入锁孔实现关门，锁舌离开锁孔为开门。正因为锁舌的可伸缩功能，才被冠予“电插锁”的名称。也正是因为这个特点，电插锁经常被用于各种平开门（双向开启）上。同时，其“暗藏式”安装的特点较适合于对锁体保密性要求较高的场所。
l 适用场所：
l 适用于木门、玻璃门、金属门、防火门
l 技术参数
| 尺寸 |
锁体尺寸：200mm(长)×35mm(宽)×38mm(高) 短板尺寸：130mm(长)×30mm(宽)×3mm(高) 锁芯尺寸：16mm凸出长度x16mm直径 |
| 净重 | 0.72kg±10%（因包装不同、请以实物为准） |
| 电源 |
工作电压：DC12V±5% 工作电流：270mA(完全上锁)，900mA(启动瞬间) |
| 温度 | -10～55℃(14～131F) |
| 湿度 | 0～90%RH |
| 锁体表面温度 | 低温 |
| 锁芯强度 | 不锈钢抛光处理，承受800kg压力 |
| 门缝磁感距离 | 5~10mm |
| 电锁耐用设计 | 专业电磁材料设计，50万次耐用度 |
| 面板材料设计 | 高强度铝合金，日本碎纹处理 |
l 接线定义：
| 功能 | 颜色 | 定义 | 备注 |
|
电源组(直流12V) 输入 |
红 | 电源 + 端 | 范围DC11—13.5V |
| 黑 | 电源 —端 | ||
|
门磁输出(继电器) |
灰 | COM | |
| 绿 | NO | ||
| 白 | NC | ||
|
锁舌状态输出 |
紫 | COM | |
| 蓝 | NO | ||
| 黄 | NC | ||
l 常用配件

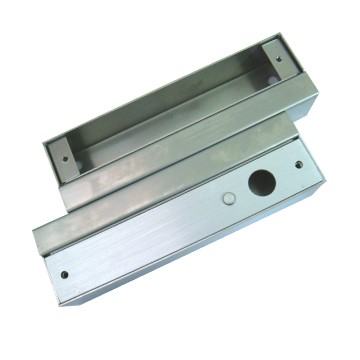

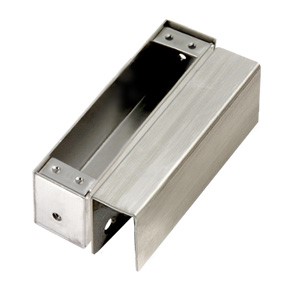

上下都无框玻璃门配件 上无框下有框玻璃门配件
