防雷型RS232/485转换器
- 型号RV-485E
- 类型
- 其他
RV-485E防雷型RS232/485转换器是一款采用最新串口窃电技术设计无需外接电源、最新半导体防雷管＋自复保险丝双重保护、内置零延时自动收发转换无需修改系统软件、内置工业级低功耗高
l 产品概述：
RV-485E防雷型RS232/485转换器是一款采用最新串口窃电技术设计无需外接电源、最新半导体防雷管＋自复保险丝双重保护、内置零延时自动收发转换无需修改系统软件、内置工业级低功耗高静电保护485驱动器、配备高质量ECE端子台之高性能转换器。主要应用于工业自动化控制系统、门禁、考勤、消费一卡通系统等的点到点、点到多点远程多机通讯网络中。特点是完善的防雷保护措施、±15KV静电保护、无需外接电源、安装接线简单稳固。
l 性能参数：
Ø 外形尺寸：DB9/DB9转接盒，60 X 35 X 18 mm ；
Ø 接口标准：接口兼容EIA/TIA之RS232、RS485标准；
Ø 电 源：高效率的串口窃电技术，无须外接电源，即可保证远距离传输；
Ø 保护措施：真正的防雷保护，采用美国Teccor公司半导体放电管＋自复保险丝双重保护，高抗静电，±15KV ESD保护、低功耗、工业级；
Ø 通讯方式：半双工差分方式传输；
Ø 传输介质：屏蔽双绞线、非屏蔽双绞线；
Ø 通讯距离：1200米；
Ø 通讯速率：300～115200bps；
Ø 连接节点：最多可接32个；
Ø 使用环境：工业级 －40～＋80℃、湿度5～95％，100％防潮处理；
Ø 内部零延时自动收发转换技术，确保适合所有软件；
Ø 接线端子：采用ECE 高质量拔插式端子台，经久耐用；
l 硬件安装与连接：
RV-485E防雷型RS232/485转换器是DB9/DB9外形的转接盒，带孔的一端为RS232，带针的一端为RS485。
RS232端直接插在9针的RS232插座上，比如PC机上的COM1/COM2串口上，或者是仪器仪表之标准串口。如果PC机上的串口是DB25插座，可以用 DB25s/DB9转换盒连接，但要注意：转接盒的DB25端要带孔的，DB9端要带针的。

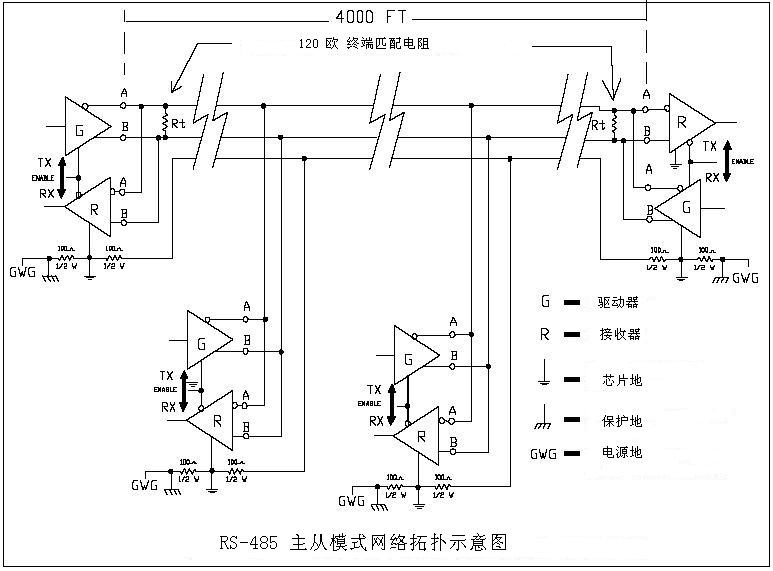

RS485输出配备高质量端子接线板，三位端子台的信号定义从左到右依次为A、B、G.GND。建议使用屏蔽双绞线或非屏蔽双绞线作通讯线，若使用UTP八芯双绞网线，橙色线对的通讯效果最好，G.GND 必须接大地才能达到防雷的效果。A、B请与设备方的A、B对应连接或并接。具体组网方法参考下图：
l RS485布线注意事项
Ø 布线距离超过100米时，建议在最远两端各并联一个120欧的平衡匹配电阻；
Ø RS-485 的远距离通信建议采用屏蔽双绞电缆，并且将屏蔽层作为地线；
Ø 远距离多机通信时建议采用主干总线上挂接分节点的T型连接，此时的线路通讯性能最好，通讯速率也能达到最大；
Ø 网络节点数一般以标称节点数的70％为宜，因线缆长度、线径、网络分布、传输速率等不同很难达到理想数目。如标称32个，实际接22个为宜。
