读卡脉冲锁
- 型号RV900LC--R602
- 类型
- 其他
RV900LC--R602是我司2007年推出的一款全新设计理念的高性能EM读卡脉冲锁。主要特点是：①把读卡器和脉冲锁合二为一；②新开塑胶模具安装线路板避免电子零件外露和结露腐蚀；③脉冲锁
RV900LC--R602是我司2007年推出的一款全新设计理念的高性能EM读卡脉冲锁。主要特点是：①把读卡器和脉冲锁合二为一；②新开塑胶模具安装线路板避免电子零件外露和结露腐蚀；③脉冲锁体经过特别优化（包括出线孔改成加长椭圆形方便出线、锁线圈骨架采用耐高温材料、采用圆锁舌适应内/外开门方式等）；④线路板全面采用SMT贴装工艺，提升产品的直通率和可靠性；⑤电源和维根接口参照IEC61000-4-5浪涌试验标准设计，采用了多级防雷保护电路，提高了产品的防雷等级。主要用于有维根接口的控制器作辅助读卡及电锁设备，它具有设计新颖、一体化、安装接线方便、性能稳定等特点。
一、 性能参数：
※ 外形尺寸：160（宽）X 105（高） X 50（厚）毫米；
※ 重 量：1100±20克；
※ 颜 色：灰色；
※ 电 源：读卡器宽电源、低功耗设计，直流 7～24V 供电，工作电流:≤100毫安；锁线圈供电DC12V±1V，工作电流小于1.1安培；
※ 工作频率：125KHZ ±5％；
※ 支持卡类型：各种EM感应卡（如：H4001、H4100、TK4100、H4102等芯片封装卡片）；
※ 刷卡距离：40～60毫米（与卡的类型和质量有关）；
※ 感应速度：刷卡反应快，小于0.1秒；
※ 输出接口：标准维根接口，光藕隔离OC输出，防雷保护；
※ 标配线材规格：读卡器线为国标24AWG 1.5米对接线；锁电源线为国标18AWG 15厘米长线；
※ 维根传输距离：60米以内（与线材的粗细有关）；锁电源线两芯平行线 （RVV 2×1.0～2.0mm2）控制在5米以内；
※ 工作环境：-10℃ 到55℃，相对湿度为5% 到95% ；
※ 工作状态：声光指示工作状态，待机亮绿光，刷卡闪红光及响声；
※ 抗扰度指标：ESD 满足接触放电±6KV、空气放电±12KV；EFT 满足电源接口±1KV、维根接口±0.5KV；SURGE 满足电源接口±2KV、维根接口±1KV；
二、 接线定义说明：
1.读卡锁引出线示意图：
2.五位排线定义（内部读卡器引出线，标配线材规格：国标 24AWG 80℃ 300V 1.5米长）：
3.二位电锁电源线定义（标配线材规格：国标 18AWG 80℃ 300V 15厘米长）：
使用说明书
三、安装方式及步骤、安装示意图：
1、安装方式
⑴根据所安装门的具体情况（既左开还是右开），选择是否调整大锁舌，调整方法如下
2、安装步骤（参照附图门禁锁安装示意图）
⑴ 参照下图，打好锁头安装孔，安装好天线面板。天线面板无需打螺钉固定，可直接扣上读卡线圈面板后用锁头固定，所需配件如下图：
锁头与读卡线圈安装图
⑵根据内开、外开锁的安装示意图，确定打孔位，并用笔标记；下图是内开
锁螺钉孔示意图：
锁孔示意图
⑶旋开面盖螺钉，取下面盖，取下面盖的动作要轻拆轻放，注意不能破坏表面喷漆，不能使面盖变形；
⑷内锁体安装在已打好孔的位置上,考虑到安装的牢固性，更多的场合是电焊到有金属表面的门上，电焊操作必须由工程施工许可的人士执行；用配套螺钉安装锁体到门扇上，锁扣紧固于门框上；锁体的出舌面边缘与锁扣的入舌面边缘间距约为5mm,使关门时锁扣的入舌面边缘与锁舌的斜面相切；间距小于5mm时锁扣的入舌面边缘与锁舌根部平台相撞击不易关门，间距太长则因锁舌进入锁扣的长度短影响上锁强度。
锁位置示意图
⑸安装闭门器时，要观察锁的安装和闭门器的配合是否理想，若发现关门时噪声大或锁不上，可用12号扳手或钳子拧动六角螺丝，反复调节负载弹簧（见读卡锁引出线示意图）使“锁舌”松紧合适，才能使开关门松紧平衡、自然；
⑹将“LED指示灯线和读卡线圈连接线”从锁壳背面的出线孔引出，分别与插到3位插座和
2位插座，注意线的长短和位置要合适，然后把读卡器引出线与门禁控制器对应连接，锁电源
线的红线与门禁开锁继电器的N.O常开端接，黑线与电源的地线连接，注意门禁开锁继电器的
COM公共端必须接电源正；
⑺测试锁与读卡器的各项功能，一切无误后盖上锁体面盖，需要电焊时，再电焊加固；安装完毕
四、产品包装清单：
五、附安装示意图：
一、 性能参数：
※ 外形尺寸：160（宽）X 105（高） X 50（厚）毫米；
※ 重 量：1100±20克；
※ 颜 色：灰色；
※ 电 源：读卡器宽电源、低功耗设计，直流 7～24V 供电，工作电流:≤100毫安；锁线圈供电DC12V±1V，工作电流小于1.1安培；
※ 工作频率：125KHZ ±5％；
※ 支持卡类型：各种EM感应卡（如：H4001、H4100、TK4100、H4102等芯片封装卡片）；
※ 刷卡距离：40～60毫米（与卡的类型和质量有关）；
※ 感应速度：刷卡反应快，小于0.1秒；
※ 输出接口：标准维根接口，光藕隔离OC输出，防雷保护；
※ 标配线材规格：读卡器线为国标24AWG 1.5米对接线；锁电源线为国标18AWG 15厘米长线；
※ 维根传输距离：60米以内（与线材的粗细有关）；锁电源线两芯平行线 （RVV 2×1.0～2.0mm2）控制在5米以内；
※ 工作环境：-10℃ 到55℃，相对湿度为5% 到95% ；
※ 工作状态：声光指示工作状态，待机亮绿光，刷卡闪红光及响声；
※ 抗扰度指标：ESD 满足接触放电±6KV、空气放电±12KV；EFT 满足电源接口±1KV、维根接口±0.5KV；SURGE 满足电源接口±2KV、维根接口±1KV；
二、 接线定义说明：

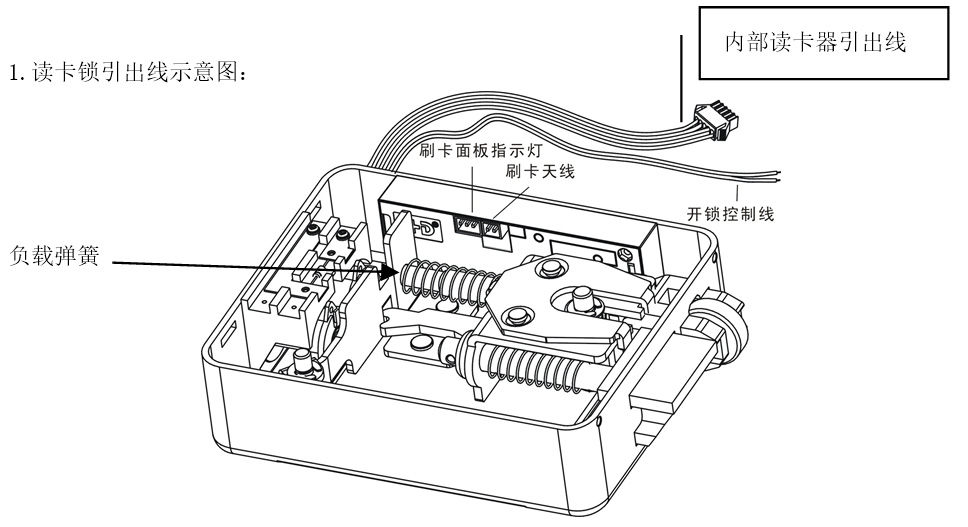

1.读卡锁引出线示意图：
2.五位排线定义（内部读卡器引出线，标配线材规格：国标 24AWG 80℃ 300V 1.5米长）：
| 引脚 | 引线颜色 | 信号定义 | 外接线材要求说明 |
| 第一脚 | 白色 | WD1 维根D1 |
推荐使用五类4～8芯屏蔽双绞线 RVVP 4×(0.5 mm2~1.5mm2) 特性阻抗为120欧姆，维根D0、D1用一对双绞线，多余的线全部接电源地，屏蔽层和黄色线联接后安全接地，最远连接距离小于60米 |
| 第二脚 | 绿色 | WD0 维根D0 | |
| 第三脚 | 黄色 | G.GND 保护地（地球地） | |
| 第四脚 | 黑色 | GND 12V电源负端 | |
| 第五脚 | 红色 | 12V 12V电源正端 |
3.二位电锁电源线定义（标配线材规格：国标 18AWG 80℃ 300V 15厘米长）：
| 引脚 | 引线颜色 | 信号定义 | 外接线材要求说明 |
| 第一脚 | 红色 | L+ 锁电源正 | 推荐两芯平行线 （RVV 2×1.0～2.0mm2），注意：锁线圈加有续流保护二极管，禁止反接；门禁电源与电锁的距离应控制在5米以内，超过5米必须把电源12V输出调到13V才能保证可靠开锁。（参见互信互达电源HXHD-PS02-1213说明书）。 |
| 第二脚 | 黑色 | L－ 锁电源负 |
使用说明书
三、安装方式及步骤、安装示意图：
1、安装方式

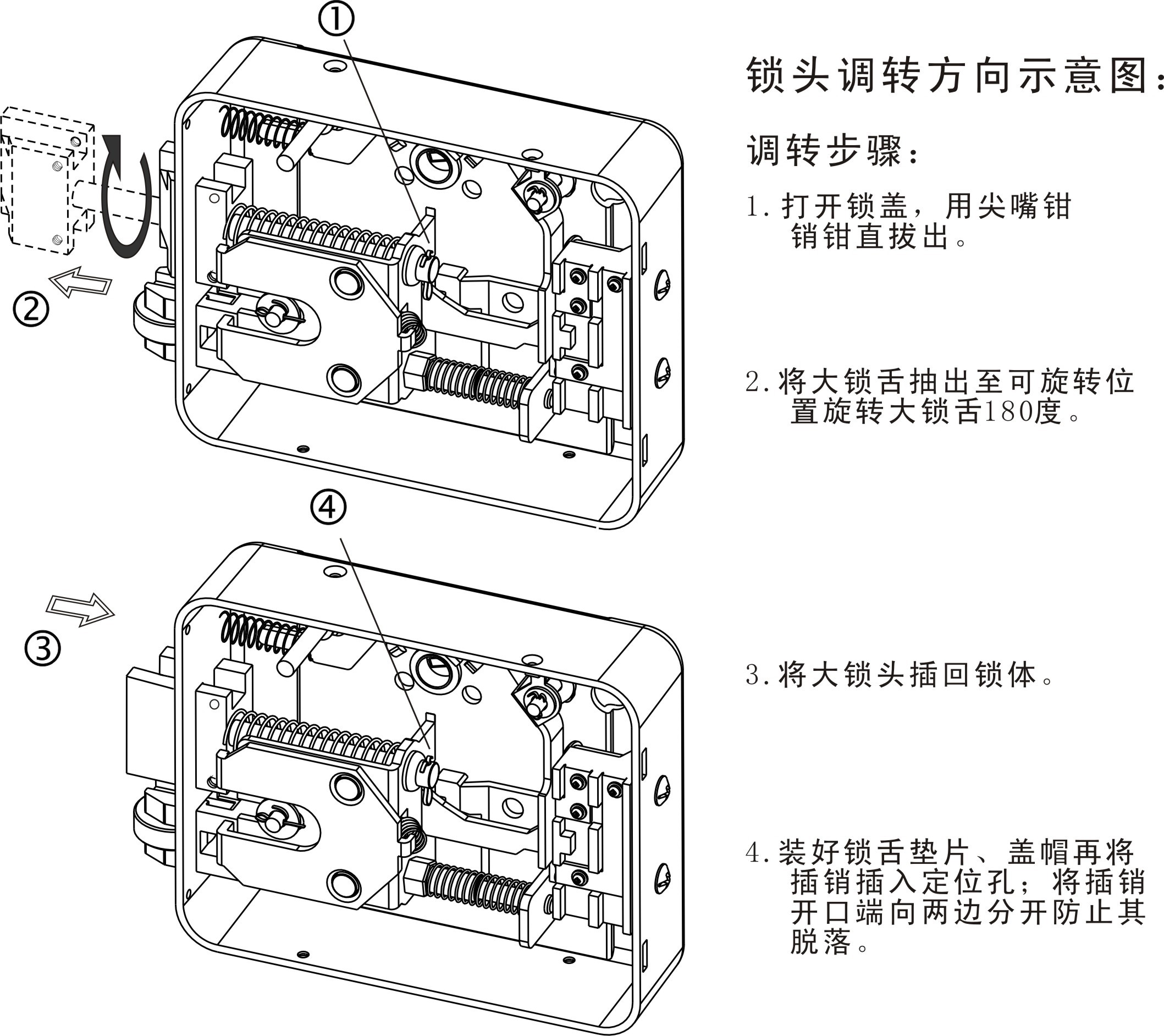

⑴根据所安装门的具体情况（既左开还是右开），选择是否调整大锁舌，调整方法如下
2、安装步骤（参照附图门禁锁安装示意图）

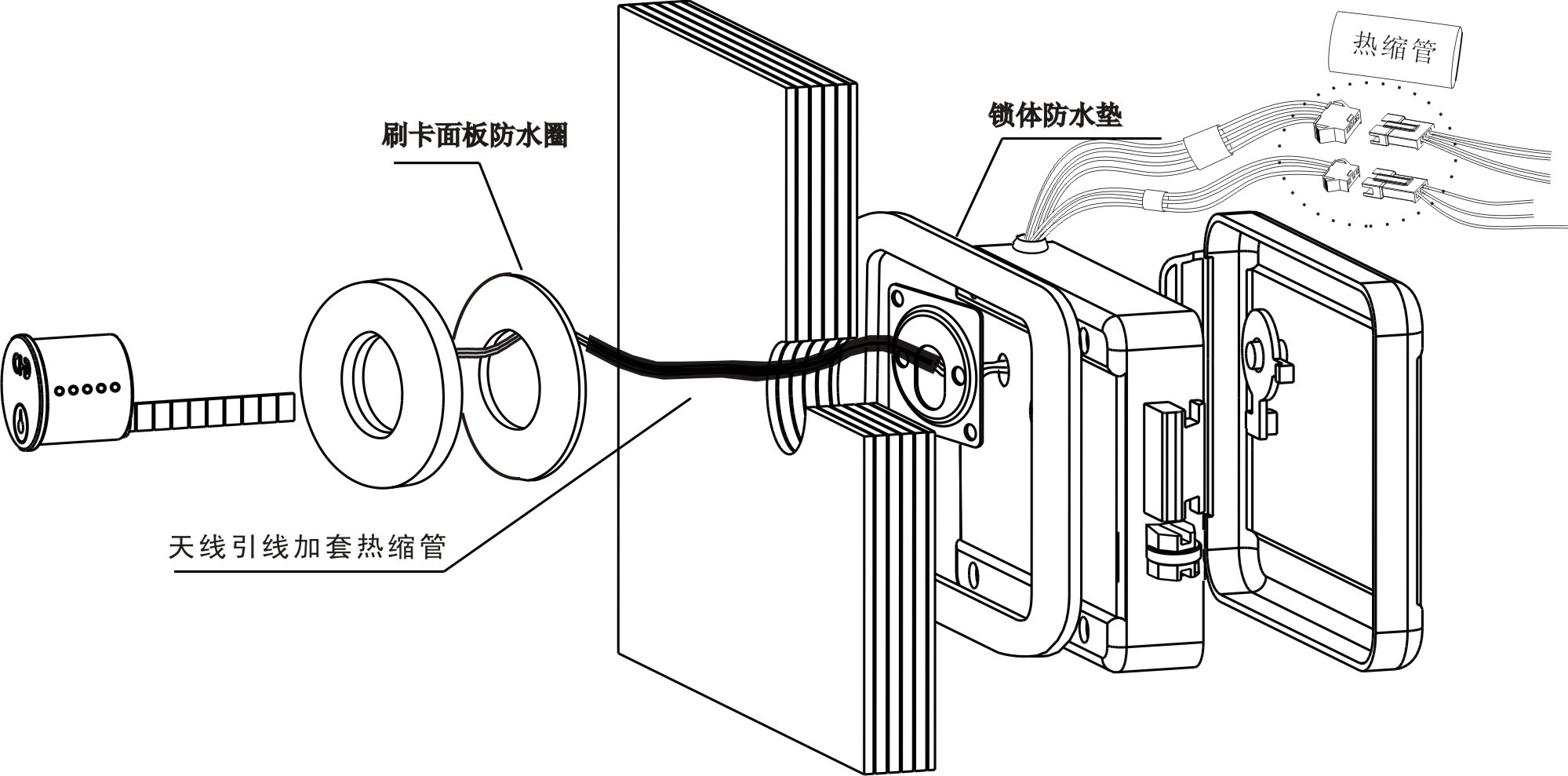

⑴ 参照下图，打好锁头安装孔，安装好天线面板。天线面板无需打螺钉固定，可直接扣上读卡线圈面板后用锁头固定，所需配件如下图：
锁头与读卡线圈安装图
⑵根据内开、外开锁的安装示意图，确定打孔位，并用笔标记；下图是内开

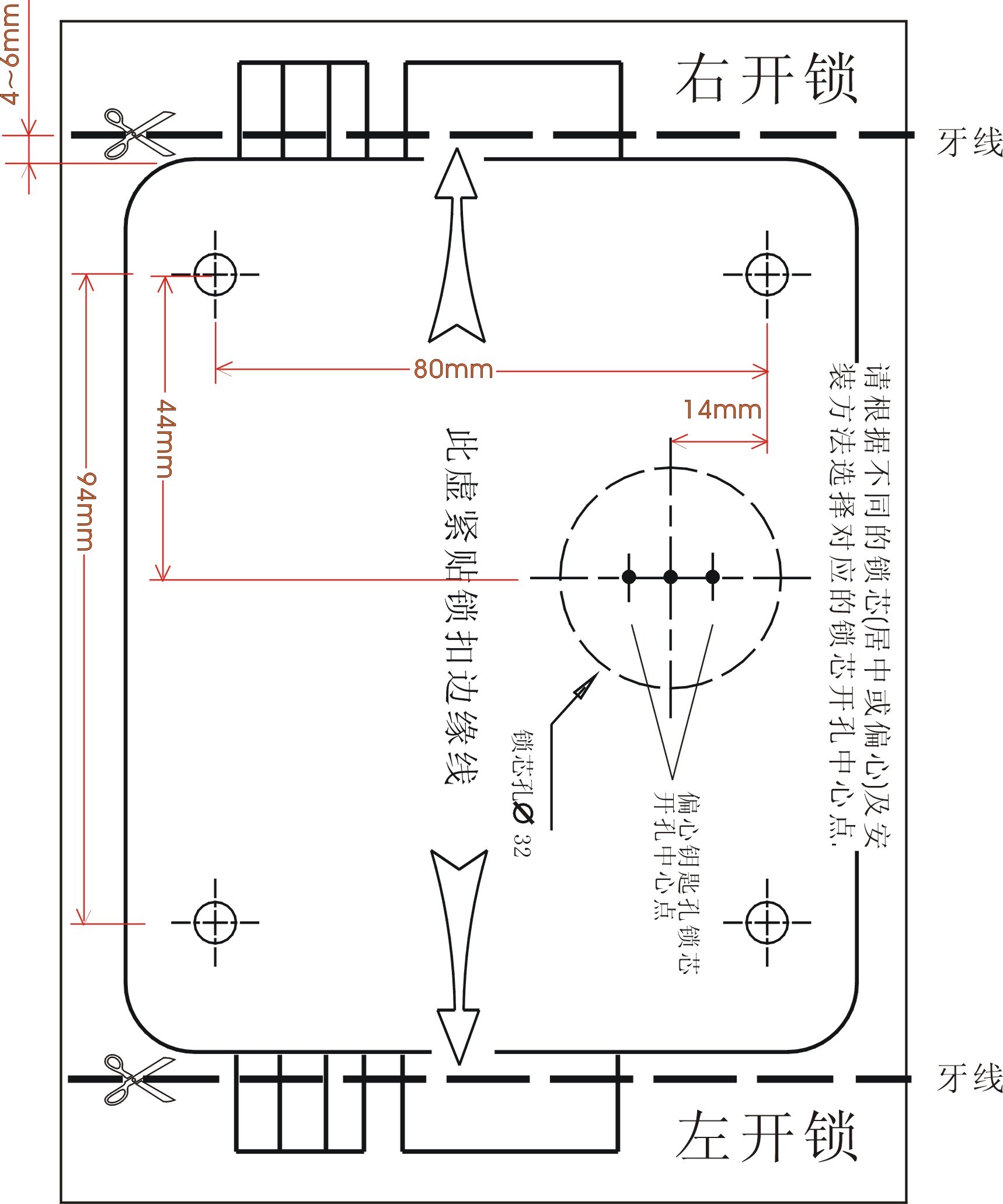

锁螺钉孔示意图：
锁孔示意图

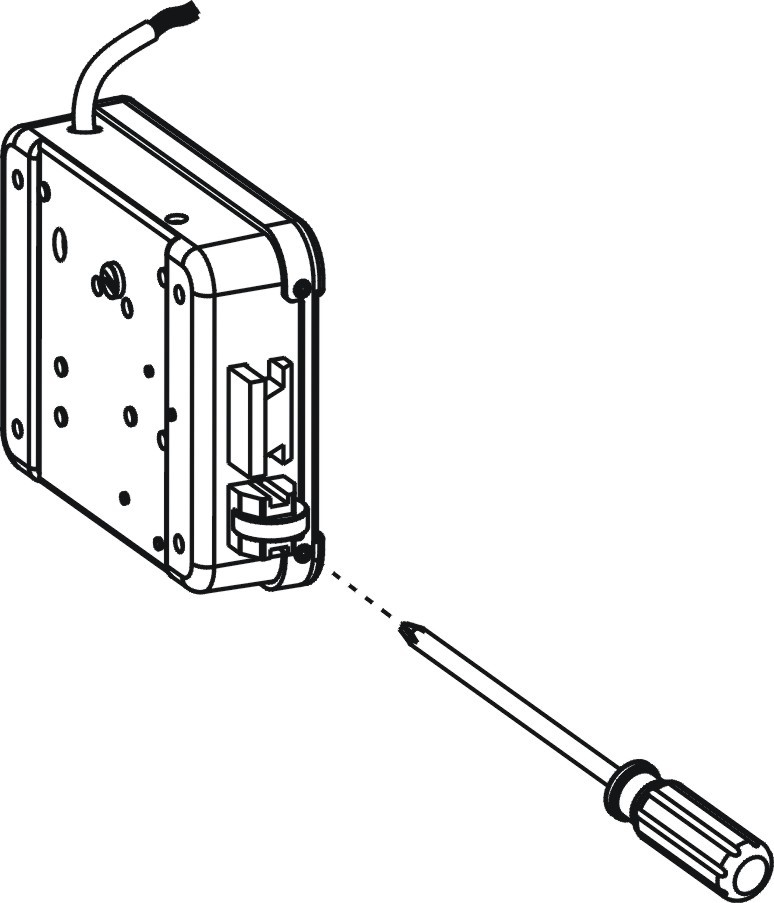

⑶旋开面盖螺钉，取下面盖，取下面盖的动作要轻拆轻放，注意不能破坏表面喷漆，不能使面盖变形；
⑷内锁体安装在已打好孔的位置上,考虑到安装的牢固性，更多的场合是电焊到有金属表面的门上，电焊操作必须由工程施工许可的人士执行；用配套螺钉安装锁体到门扇上，锁扣紧固于门框上；锁体的出舌面边缘与锁扣的入舌面边缘间距约为5mm,使关门时锁扣的入舌面边缘与锁舌的斜面相切；间距小于5mm时锁扣的入舌面边缘与锁舌根部平台相撞击不易关门，间距太长则因锁舌进入锁扣的长度短影响上锁强度。

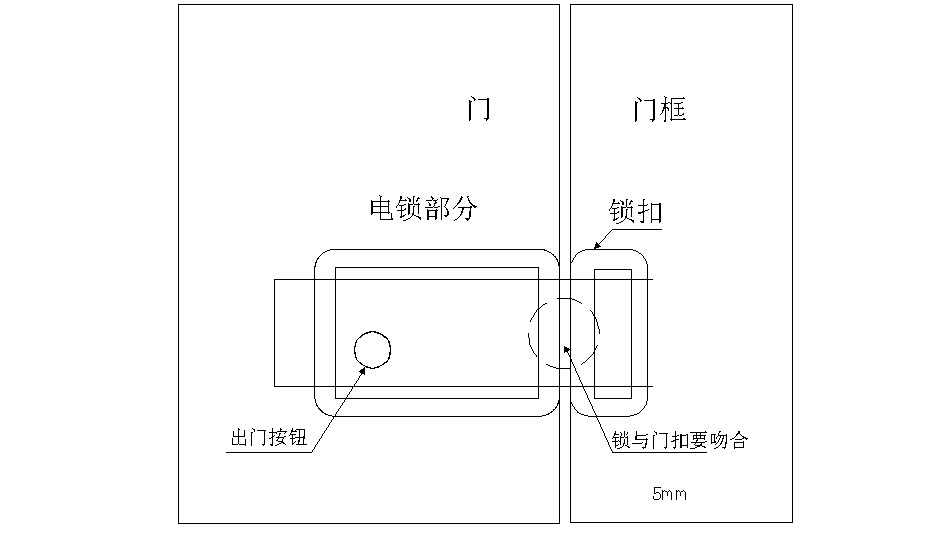

锁位置示意图
⑸安装闭门器时，要观察锁的安装和闭门器的配合是否理想，若发现关门时噪声大或锁不上，可用12号扳手或钳子拧动六角螺丝，反复调节负载弹簧（见读卡锁引出线示意图）使“锁舌”松紧合适，才能使开关门松紧平衡、自然；
⑹将“LED指示灯线和读卡线圈连接线”从锁壳背面的出线孔引出，分别与插到3位插座和
2位插座，注意线的长短和位置要合适，然后把读卡器引出线与门禁控制器对应连接，锁电源
线的红线与门禁开锁继电器的N.O常开端接，黑线与电源的地线连接，注意门禁开锁继电器的
COM公共端必须接电源正；
⑺测试锁与读卡器的各项功能，一切无误后盖上锁体面盖，需要电焊时，再电焊加固；安装完毕
四、产品包装清单：
| 项目 | 内容 | 数量 | 备注 |
| 1 | 新版RV900LC--R602读卡脉冲锁 | 1把 | 锁体贴有接线定义标签，型号条码，环保使用年限标识。 |
| 2 | 锁扣 | 1个 | |
| 3 | 锁芯 | 1个 | |
| 4 | “十”字钥匙 | 3把 | |
| 5 | 圆形或椭圆形天线面板 | 1个 | |
| 6 | 椭圆形装饰面板（有HXHD标识），圆形天线无此配件 | 1个 | |
| 7 | 新款三眼板配“十”字锁心 | 1个 | |
| 8 | 三节螺丝4.9*65mm平头机牙 | 2颗 | |
| 9 | M5*14圆头自攻螺丝 | 4颗 | 固定锁体 |
| 10 | M4*12平头自攻螺丝 | 9颗 | 固定锁扣等 |
| 11 | M3*4 小平头机牙螺丝 | 2颗 | 备品，用于固定锁盖 |
| 12 | M3*10平头自攻螺丝 | 2颗 | 用于固定椭圆天线面板 |
| 13 | 锁体防水垫片 | 2个 | |
| 14 | 天线面板防水垫片 | 1个 | |
| 圆形锁心传动片防水片 | 1个 | ||
| 15 | 3厘米长保护热缩套管 | 1条 | 套五位线接头，防止进水氧化 |
| 16 | 保修合格证 | 1张 | |
| 17 | 5克防潮珠（干燥剂） | 1包 | |
| 18 | 五位公头多色线 1.5米长 | 1条 | 五位线颜色为白、绿、黄、黑、红；扎好放在一个胶袋。 |
| 19 | RV900LC--R602(新版)说明书 | 1份 | 双面印刷 |

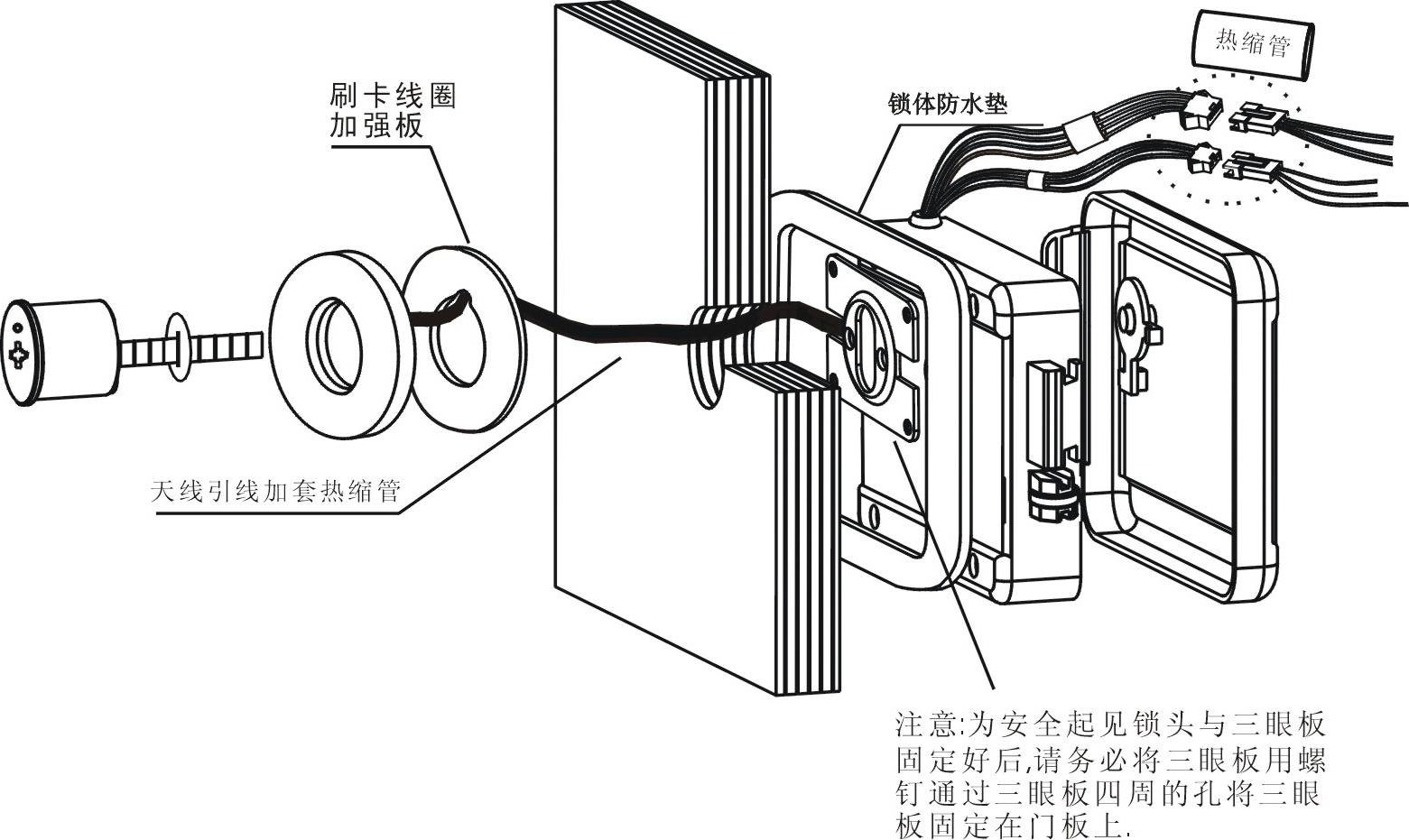

五、附安装示意图：
