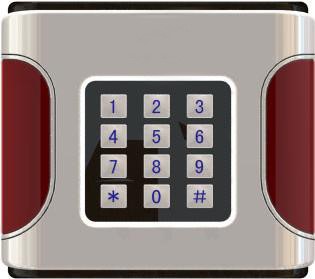

智能卡感应阅读器
- 型号RV500-602P
- 类型
- 其他
该读卡器的通讯协议兼容HID5355K读卡器,可用于外接HID5355K读卡器的控制器作辅助读卡设备;读卡器输出维根格式;可实现密码键盘开门,读卡器刷卡反应快,全塑外壳,美观实用,操作
l 性能概述
该读卡器的通讯协议兼容HID5355K读卡器,可用于外接HID5355K读卡器的控制器作辅助读卡设备;读卡器输出维根格式;可实现密码键盘开门,读卡器刷卡反应快,全塑外壳,美观实用,操作简单,使用方便。
Ø :广泛应用于电力无人驻守变电站、户外基站、户外柜、机房、仓库等露天场所。
l 技术参数
Ø 外形尺寸:118MM(长)X 105MM(宽)X 24MM(厚);
Ø 显 示:指示灯
Ø 环境温度:工作温度 -10℃~+50℃;存储温度:-40℃~+70℃;
Ø 相对湿度:≤90% 无冷凝;
Ø 环境要求:无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水或盐分等;
Ø ESD抗扰度:空气放电 ≤±9KV、接触放电 ≤±6KV;
Ø 电源要求:额定电压 12VDC 大于200MA;
Ø 功 耗:开关电源设计、静态待机电流小于35MA、动态电流小于45 MA;
Ø 感应速度:≤1秒;
Ø 维根格式传输距离: ≤60米;
Ø ID卡工作频率:125KHZ;
l 接线定义:
读卡器接线是一个7针插座,其接线定义如下图所示:
+12V/DC :设备电源正极
GND :地/设备电源负极
WD0:wiegand 0
WD1:wiegand 1
UNL:开门反馈信号
l 安装说明
注意事项:
Ø 安装时按标准接线定义便于以后的维护和维修;
Ø 应避免安装在长时间高温的场所;
Ø 避免读卡器被阳光直接照射或被雨水淋湿。
安装步骤

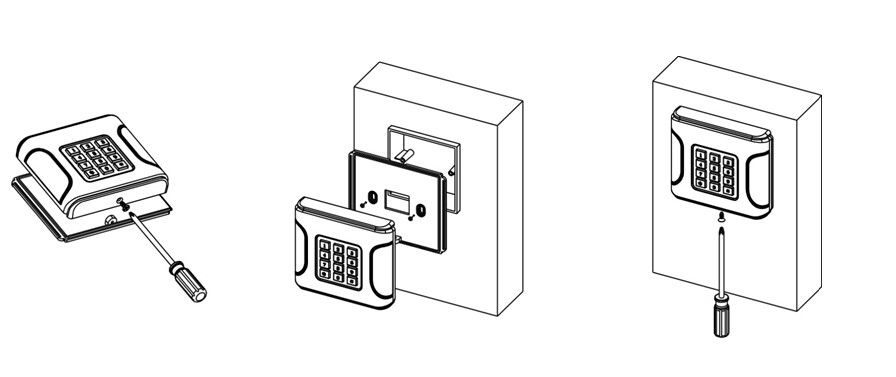

推荐在预留的86暗盒上安装
1、 布线到86暗盒;
2、 把读卡器面板打开,把通讯线与12V电源线对应连接好;
3、 用两颗螺丝把读卡器底盖先固定在86暗盒的正中;
4、 插上连接线,通电测试一下,若正常,则将面板紧扣在底盖上,
并用螺丝 将其固定;
亦可选择直接在墙面安装:
选择好安装位置(一般标高1.3米),开出线孔(直径8-12厘米)或铺线槽;将附件中的固定孔位标尺贴于墙面(注意保持贴纸水平);在标尺标记的孔位处打孔并预埋6mm胶塞;拧入胶塞并保持螺丝杆露出墙面约2mm,打开传感器面板将底盖挂于墙面;用螺丝固定,插上连接线通电测试,若正常,则将面板用螺丝固定在底盖上!
接线注意事项:
1)根据接线表定义正确接线。
2)DC12V供电线路建议使用0.5毫米以上线材,信号线采用AWG16-AWG24的线材,尽量使用屏蔽线串管走线,降低外部干扰的可能性;
注意电源接线的正负极之分,红色DC12V与黑色GND不要接反.
该读卡器的通讯协议兼容HID5355K读卡器,可用于外接HID5355K读卡器的控制器作辅助读卡设备;读卡器输出维根格式;可实现密码键盘开门,读卡器刷卡反应快,全塑外壳,美观实用,操作简单,使用方便。
Ø :广泛应用于电力无人驻守变电站、户外基站、户外柜、机房、仓库等露天场所。
l 技术参数
Ø 外形尺寸:118MM(长)X 105MM(宽)X 24MM(厚);
Ø 显 示:指示灯
Ø 环境温度:工作温度 -10℃~+50℃;存储温度:-40℃~+70℃;
Ø 相对湿度:≤90% 无冷凝;
Ø 环境要求:无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水或盐分等;
Ø ESD抗扰度:空气放电 ≤±9KV、接触放电 ≤±6KV;
Ø 电源要求:额定电压 12VDC 大于200MA;
Ø 功 耗:开关电源设计、静态待机电流小于35MA、动态电流小于45 MA;
Ø 感应速度:≤1秒;
Ø 维根格式传输距离: ≤60米;
Ø ID卡工作频率:125KHZ;
l 接线定义:
读卡器接线是一个7针插座,其接线定义如下图所示:
1(红色) | 2(黑色) | 3(绿色) | 4(白色) | 5(紫色) | 6(橙色) | 7(黄色) |
+12V | GND | WD0 | WD1 | 备用 | 备用 | UNL |
+12V/DC :设备电源正极
GND :地/设备电源负极
WD0:wiegand 0
WD1:wiegand 1
UNL:开门反馈信号
l 安装说明
注意事项:
Ø 安装时按标准接线定义便于以后的维护和维修;
Ø 应避免安装在长时间高温的场所;
Ø 避免读卡器被阳光直接照射或被雨水淋湿。
安装步骤
推荐在预留的86暗盒上安装
1、 布线到86暗盒;
2、 把读卡器面板打开,把通讯线与12V电源线对应连接好;
3、 用两颗螺丝把读卡器底盖先固定在86暗盒的正中;
4、 插上连接线,通电测试一下,若正常,则将面板紧扣在底盖上,
并用螺丝 将其固定;
亦可选择直接在墙面安装:
选择好安装位置(一般标高1.3米),开出线孔(直径8-12厘米)或铺线槽;将附件中的固定孔位标尺贴于墙面(注意保持贴纸水平);在标尺标记的孔位处打孔并预埋6mm胶塞;拧入胶塞并保持螺丝杆露出墙面约2mm,打开传感器面板将底盖挂于墙面;用螺丝固定,插上连接线通电测试,若正常,则将面板用螺丝固定在底盖上!
接线注意事项:
1)根据接线表定义正确接线。
2)DC12V供电线路建议使用0.5毫米以上线材,信号线采用AWG16-AWG24的线材,尽量使用屏蔽线串管走线,降低外部干扰的可能性;
注意电源接线的正负极之分,红色DC12V与黑色GND不要接反.
