智能电控机柜锁 RV900LC-L28

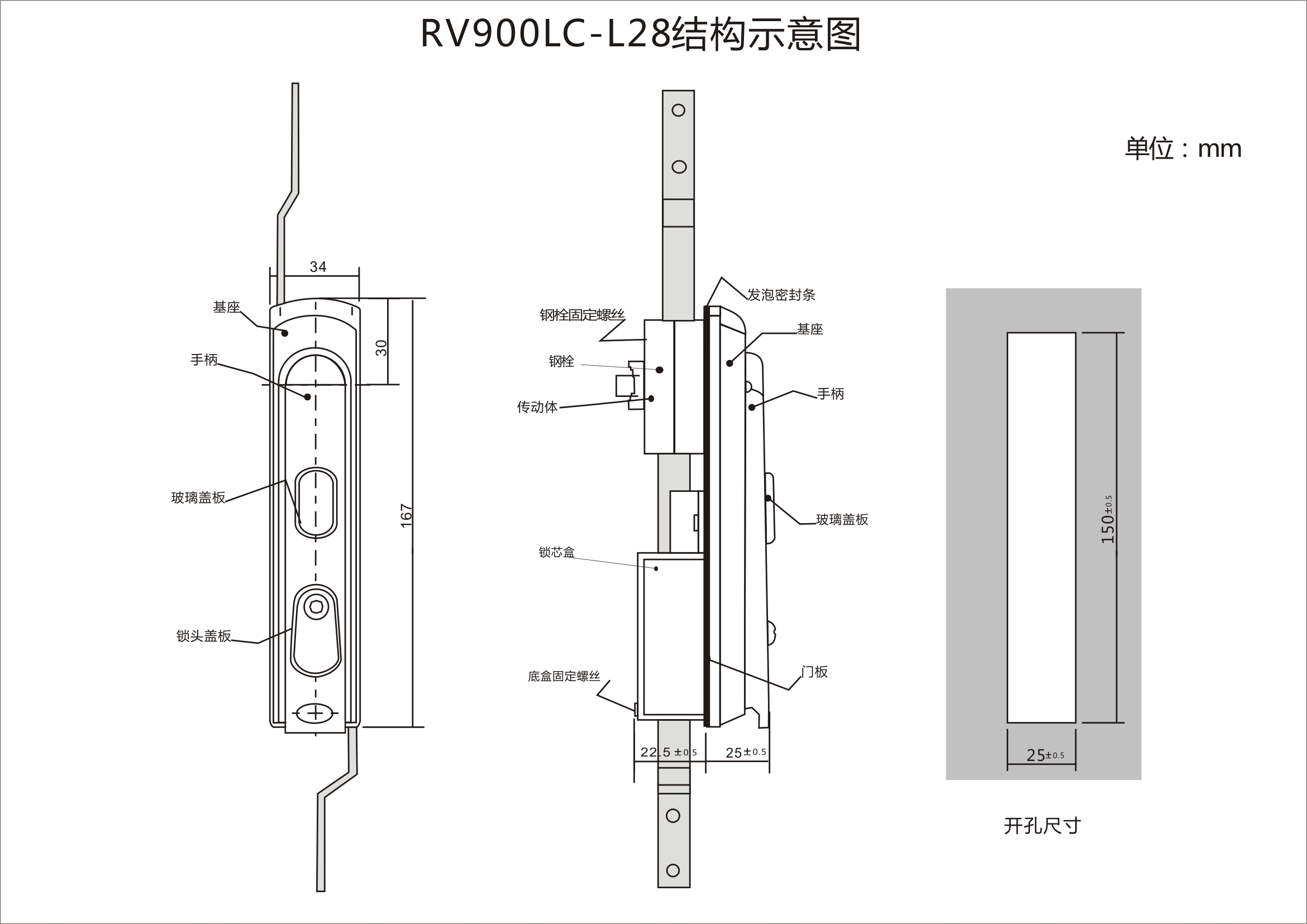

一、锁体部件及外观尺寸图：


二、技术参数：

三、功能概述
1.  特殊定制电控机柜锁，通电开锁，断电自动关闭上锁；
2. 锁体采用锌合金材质，表面喷粉，坚固耐用；
3. 设计科学，适用于左开、右开等不同开门方式；
4. 锁体精致小巧，可直接替换现有机械锁；
5. 可选配不同钢栓，距离可调整；
6. 适配性强，可用于不同厂家、不同规格的机柜；
7. 配备机械锁芯和钥匙，以便应急开锁；
8. 适用场所：各种机柜，网络机柜，箱柜，储物柜。

四、安装指引：
第一步：开孔：在门板需要安装锁体的位置开一个150mm*25mm的长方型安装孔；
第二步：拆装：从包装盒取出锁体，旋开锁体底部的三个金属螺钉（控制盒和钢栓固定螺丝），分别取下钢栓和安装盒，放在盒内备用；
第三步：装锁体：根据现场需要，调整钢栓的安装方向（左开或右开），将锁体从柜门外面嵌入安装孔内，压紧；
第四步：试装钢栓：请检查钢栓的折弯角度，如果钢栓的尺寸和折弯角度与现场不符，请联系厂家订制所需的钢栓或现场自行折弯；
第五步：安装钢栓：先安装钢栓顶部的螺钉，初步固定钢栓；
第六步：安装控制盒：先旋紧控制盒底部的螺钉（注意对准位置），再将控制盒顶部的安装孔对准钢栓上的安装孔，拧上螺钉；
第七步：上电测试：引出锁体电磁铁的连接线，接入DC12V/1A电源或连接门禁控制器，上电测试电气性能（注意：电控机柜锁持续上电时间以≤5秒为宜）；
第八步：测试钥匙：竖直插入钥匙，向右旋转180°至垂直位置，手柄锁止解除，即可抬起手柄开锁。稍用力下按手柄上锁后，再将钥匙旋转180°至开锁位（即钥匙插入位置），手柄上锁，拨出钥匙即可。

五、注意事项：

1、本锁的电磁铁为DC12V供电，请勿直接接入强电；
2、电磁铁的持续通电时间请设置在5－10秒以内，以免长时间通电引发电磁铁过热，烧坏电磁铁；如若需要长时间等待后再开锁，请通过“设置控制器的开门延时”来调整，禁止直接给电控机柜锁设置超过30秒的上电工作时间。
3、本锁电磁铁的工作电压DC12V、电流1A、功率12W，请留意配置合适的电源；
4、上锁时，请稍用力下压手柄，直至电子锁舌伸出；
5、本锁为室内机柜锁，禁止户外露天使用。
