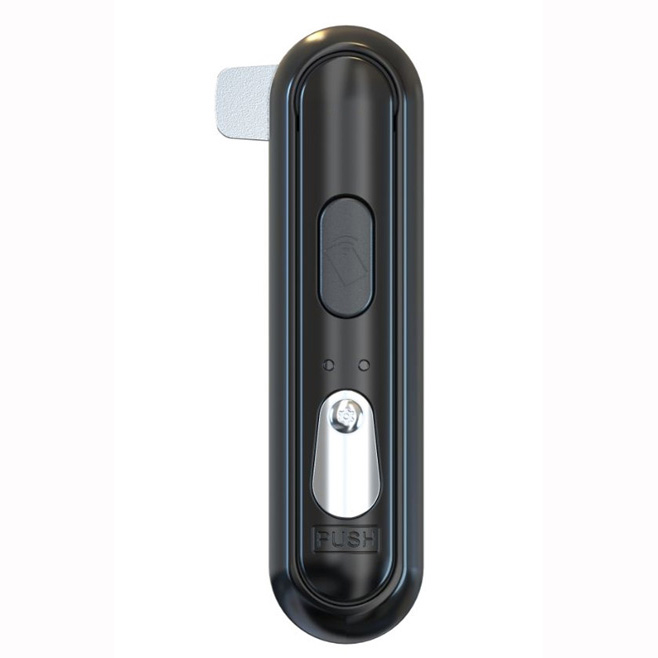

IC卡门禁一体化机柜锁（RV900LC-A10）
- 型号RV900LC-A10IC
- 类型门禁机柜锁
- 其他读卡开锁，蓝牙开锁，密码开锁，远程开门，钥匙开门
RV900LC-A10系列门禁一体化机柜锁是我公司针对5G基站智能小型机柜而开发的最新专利产品，在普通机柜锁、门禁读卡锁的基础上最新开发的高科技创新产品。它将 “IC卡识别”、 “门禁控
一、 引言
RV900LC-A10系列门禁一体化机柜锁是我公司针对5G基站智能小型机柜而开发的最新专利产品，在普通机柜锁、门禁读卡锁的基础上最新开发的高科技创新产品。它将 “IC卡识别”、 “门禁控制”、“上电开锁控制”、“机械钥匙开启控制”等全部巧妙集中到“机柜锁”锁体内，使之“一体化”，方便安装、调试；并且结合IC卡加密认证独特的安全性及RS485网络通信，组成智能安全的“出入”控制系统，具有集成度高、网络联结的保安、监控功能，广泛使用于各种户外中小型机柜、室内中小型智能化电信机柜等要求实时监控的场所，它采用电子智能控制、IC卡识别、远程命令开锁等，功能多、安全可靠。突出优点：外形小巧美观、集成度高、易安装、支持多个开孔尺寸（须加购开孔配件）、锁钥匙功能（标配无此功能）、IP55防护等级、IC卡智能识别等。
二、产品的名称和型号
功能、性能指标及使用要求
1、性能指标
锁体尺寸：176mm（长）X 44.1mm（宽）X34mm（厚）±5％
开孔尺寸：标配的开孔尺寸为145X24mm
可选购开孔扩展板适应更大开孔如 160X32mm或150X25mm
锁体净重：标配0.8Kg±5％
颜 色：黑色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工 作 电 流： 静态待机时≤30mA，禁止机械钥匙电磁铁工作时≤200mA ，动态电控开锁时≤300mA。
最小供应电流：500mA／12VDC输入时
支持卡类型：IC卡(S50)【钥匙扣卡和标准大卡均可识别】
识别方式：支持IC卡物理卡号读取，配置后支持IC卡加密扇区读写；
RF工作频率：13.56MHz±5%
刷卡距离： IC卡识别10-30mm；
工作状态：声光指示，带蜂鸣器提示音
特殊参数
使用寿命：20万次以上
通讯方式：RS485，9600bit/s(出厂默认9600bit/s，可设置)
2、产品功能
门禁功能
蓝牙机柜锁采用RS485通信方式与后端PC保持通信，通信速率默认为9600BPS；机柜锁自带5位地址拨码开关，当拨码为0时，使用系统软件地址通讯，当拨码为1-31时使用拨码地址通讯；软地址设置范围1-254，拨码地址设置范围1-31。
增强型版本功能：
四、整机外观及相关尺寸
五、产品接线定义
1、标准型（单锁止）接线定义
2、增强型（双锁止）接线定义
RV900LC-A10系列门禁一体化机柜锁是我公司针对5G基站智能小型机柜而开发的最新专利产品，在普通机柜锁、门禁读卡锁的基础上最新开发的高科技创新产品。它将 “IC卡识别”、 “门禁控制”、“上电开锁控制”、“机械钥匙开启控制”等全部巧妙集中到“机柜锁”锁体内，使之“一体化”，方便安装、调试；并且结合IC卡加密认证独特的安全性及RS485网络通信，组成智能安全的“出入”控制系统，具有集成度高、网络联结的保安、监控功能，广泛使用于各种户外中小型机柜、室内中小型智能化电信机柜等要求实时监控的场所，它采用电子智能控制、IC卡识别、远程命令开锁等，功能多、安全可靠。突出优点：外形小巧美观、集成度高、易安装、支持多个开孔尺寸（须加购开孔配件）、锁钥匙功能（标配无此功能）、IP55防护等级、IC卡智能识别等。
二、产品的名称和型号
| 产品型号 | 产品名称 | 备注 |
| RV900LC-A10IC | IC卡门禁一体化机柜锁 | RS485通讯， IC卡防复制 |
| RV900LC-A10IC+ | 增强型IC卡门禁一体化机柜锁 |
RS485通讯， IC卡防复制 当通讯正常时禁止机械钥匙开锁功能 |
功能、性能指标及使用要求
1、性能指标
锁体尺寸：176mm（长）X 44.1mm（宽）X34mm（厚）±5％
开孔尺寸：标配的开孔尺寸为145X24mm
可选购开孔扩展板适应更大开孔如 160X32mm或150X25mm
锁体净重：标配0.8Kg±5％
颜 色：黑色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工 作 电 流： 静态待机时≤30mA，禁止机械钥匙电磁铁工作时≤200mA ，动态电控开锁时≤300mA。
最小供应电流：500mA／12VDC输入时
支持卡类型：IC卡(S50)【钥匙扣卡和标准大卡均可识别】
识别方式：支持IC卡物理卡号读取，配置后支持IC卡加密扇区读写；
RF工作频率：13.56MHz±5%
刷卡距离： IC卡识别10-30mm；
工作状态：声光指示，带蜂鸣器提示音
| 指示灯 | 状态 | 状态说明 |
| 蓝灯 | 常灭 | 锁闭合 |
| 蓝灯常亮（无人开锁，4s后门锁自动关锁，门锁重新关锁时，蓝灯熄灭） | 正常开锁成功，等待手柄抬起开锁，抬起后蓝灯熄灭 | |
| 红蓝灯同时闪烁一次 | 提示表示正常上电 | |
| 红灯 | 常灭 | 锁正常 |
| 闪烁一次 | 正常开锁后将门关好并闭合手柄。 | |
| 闪烁三次 | 无效刷卡 | |
| 一直闪烁 | 提示非法开门或超时未关 | |
|
蜂鸣器 |
刷卡无声音 | 非发行卡片 |
| 响一声 | 合法刷卡或者正常上电 | |
| 响两声 | 刷设置卡 | |
| 响三声 | 无效刷卡 |
特殊参数
使用寿命：20万次以上
通讯方式：RS485，9600bit/s(出厂默认9600bit/s，可设置)
2、产品功能
门禁功能
- 门禁授权： 500个用户（可扩充）；
- 软件授权：由系统软件通过联网通信授权(建议使用软件授权)；
- 事件记录：1000条历史记录（可扩充），超过1000条时覆盖最早期存储的历史记录；
- RS485联网实时监控、门状态、手柄状态、实时钟功能；
- 一路外接门磁接口；
- 应急机械钥匙开锁功能（采用欧标锁芯）；
- 支持钥匙开启控制功能，缺省为不启用；
- 刷卡开门；
- 远程开门；
- 机械钥匙开门。
蓝牙机柜锁采用RS485通信方式与后端PC保持通信，通信速率默认为9600BPS；机柜锁自带5位地址拨码开关，当拨码为0时，使用系统软件地址通讯，当拨码为1-31时使用拨码地址通讯；软地址设置范围1-254，拨码地址设置范围1-31。
增强型版本功能：
- 当机柜锁联网通讯正常时，禁止机械钥匙开锁功能【防止机械钥匙被非法复制带来的风险】
- 一控二功能：可支持外接一把普通电控机柜锁，实现主锁认证，可开主锁或副锁功能【实现大型机柜，有前后门需要控制的场景，节约成本】
四、整机外观及相关尺寸
五、产品接线定义
1、标准型（单锁止）接线定义
| 引脚 | 引线颜色 | 功能定义 | 备注 |
| 1 | 棕色 | 485A | RS485差分信号正 |
| 2 | 灰色 | 485B | RS485差分信号负 |
| 3 | 红色 | +12V | DC12V供电正极 |
| 4 | 黑色 | GND | DC12V供电负极 |
| 5 | 紫色 | D.SW | 外接门磁输入 |
| 6 | 黑色 | GND | 门磁GND |
2、增强型（双锁止）接线定义
| 引脚 | 引线颜色 | 功能定义 | 备注 |
| 1 | 棕色 | 485A | RS485差分信号正 |
| 2 | 灰色 | 485B | RS485差分信号负 |
| 3 | 红色 | +12V | DC12V供电正极 |
| 4 | 黑色 | GND | DC12V供电负极 |
| 5 | 紫色 | D.SW | 外接门磁输入 |
| 6 | 黑色 | GND | 门磁GND |
|
外接副锁 |
红色 | +12V | 副锁DC12V供电正极 |
| 黑色 | GND | 副锁DC12V供电负极 | |
| 绿色 | D.S3 | 副锁柜门状态 | |
| 白色 | OUT | 副锁开锁信号 |
