一体化密码门禁机柜锁（M02)
- 型号RV900LC-M02
- 类型门禁机柜锁，密码机柜锁
- 其他密码开门，远程开门，钥匙开门
RV900LC-AM02一体化密码门禁机柜锁是我公司自行研发的高科技创新产品，它在普通机柜锁、门禁、密码锁的基础上研发，具有两项发明专利和多项知识产权。
产品介绍：
RV900LC-AM02一体化密码门禁机柜锁是我公司自行研发的高科技创新产品，它在普通机柜锁、门禁、密码锁的基础上研发，具有两项发明专利和多项知识产权。它将“密码阅读器和“门禁控制器”等功能巧妙集中到“机柜锁”锁体内，使之“一体化”，方便安装、调试，并且结合无线供电技术和电容式指纹独特的安全性，通过RS485网络通信，组成智能安全的“出入”控制系统，具有网络联结的保安、监控功能，广泛使用于各种户外、室内中大型智能化电信机柜等要求实时监控的场所，它采用电子智能控制密码开锁，远程开锁，钥匙开锁等多模式开锁，防震防撬等高功能设计，功能多、安全可靠。突出优点：集成度高、易安装、易升级、三级防雷保护、指纹识别率高，认假率低，满足锁体通电且网络正常时禁止钥匙开锁，锁体断电或离线时允许钥匙开锁、业界独一无二、誉为智能机柜的守护神等。
功能、性能指标及使用要求
1.性能指标
锁体尺寸：233mm(长)X 44mm(宽)X 43.5mm(厚,含锁舌72mm)±5％；
开孔尺寸：160mm(长)X 32mm(宽) ±5％;
锁体净重：1kg±5％；
颜 色：黑色；
按 键：10键，全金属按键；
额定工作电压：12VDC；
输入电压范围：10.8VDC〜13.2VDC；
工 作 电 流：静态待机时小于250mA【含控制钥匙开启装置时】，动态电控开锁（或启动钥匙控制装置）时小于500mA；
最小供应电流：2000mA／12VDC输入时；
授权用户：最少500个；
存储记录：1120条；
工作状态：上电正常绿灯和红灯闪一下，待机灯灭，门磁报警红灯闪烁，合法开锁绿灯常亮到开锁结束，非法指纹闪红灯；
使用寿命：30万次以上；
通讯方式：RS485（默认为9600Bit/s）或标准维根26/34Bit；
开锁方式：上电开锁(远程命令开锁、合法卡刷卡开锁和机械钥匙开启)，断电自动上锁。
防水等级：IP65。
2.产品功能
门禁功能
门禁授权人数：最多512人;
软件授权：由系统软件通过联网通信授权(建议使用软件授权)；
事件记录，最多1120条历史记录（可扩充），超过1120条时覆盖最早存储的历史记录；
RS485联网实时监控、门状态、手柄状态、实时钟功能；
一路外接门磁接口；
采用欧标锁芯，支持应急机械钥匙开锁功能；
双锁止设计，在有电且网络正常情况下禁止钥匙开启，断电或离线允许钥匙开启。
开锁方式
密码开锁
指纹开锁
远程开锁
机械钥匙开锁（全部型号都支持）。
通信方式：
其它系列：采用RS485通信方式与后端PC保持通信，通信速率默认为9600BPS，其通信ID默认为1，可通过调试工具修改其ID。
备注：假如忘记设备ID，可通过通用设备ID“ 0”与设备连接，修改其通信地址。

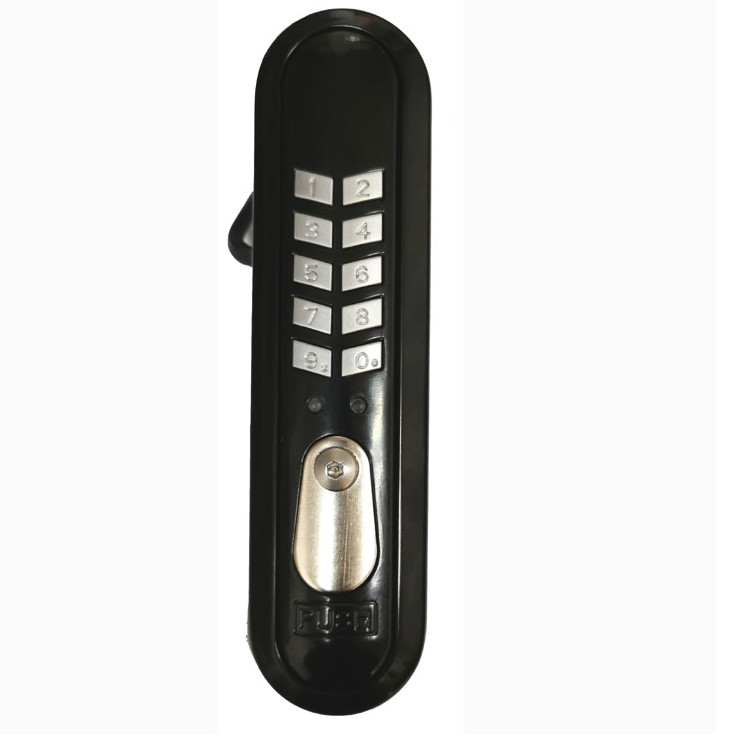

锁体正面
锁体尺寸（公差±5%）

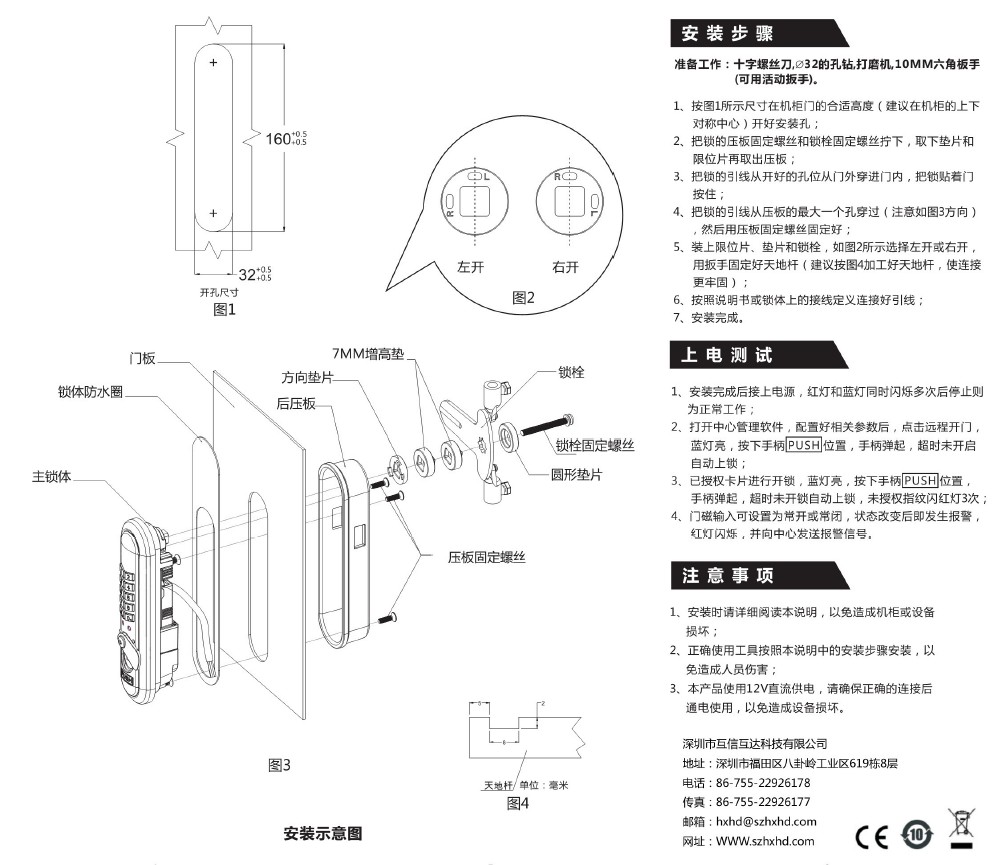

密码机柜锁尺寸图
产品接线定义
不同型号的产品接线定义会有不同，请以说明书为准。以下是读卡门禁机柜锁的接线定义：
RV900LC-AM02一体化密码门禁机柜锁是我公司自行研发的高科技创新产品，它在普通机柜锁、门禁、密码锁的基础上研发，具有两项发明专利和多项知识产权。它将“密码阅读器和“门禁控制器”等功能巧妙集中到“机柜锁”锁体内，使之“一体化”，方便安装、调试，并且结合无线供电技术和电容式指纹独特的安全性，通过RS485网络通信，组成智能安全的“出入”控制系统，具有网络联结的保安、监控功能，广泛使用于各种户外、室内中大型智能化电信机柜等要求实时监控的场所，它采用电子智能控制密码开锁，远程开锁，钥匙开锁等多模式开锁，防震防撬等高功能设计，功能多、安全可靠。突出优点：集成度高、易安装、易升级、三级防雷保护、指纹识别率高，认假率低，满足锁体通电且网络正常时禁止钥匙开锁，锁体断电或离线时允许钥匙开锁、业界独一无二、誉为智能机柜的守护神等。
功能、性能指标及使用要求
1.性能指标
锁体尺寸：233mm(长)X 44mm(宽)X 43.5mm(厚,含锁舌72mm)±5％；
开孔尺寸：160mm(长)X 32mm(宽) ±5％;
锁体净重：1kg±5％；
颜 色：黑色；
按 键：10键，全金属按键；
额定工作电压：12VDC；
输入电压范围：10.8VDC〜13.2VDC；
工 作 电 流：静态待机时小于250mA【含控制钥匙开启装置时】，动态电控开锁（或启动钥匙控制装置）时小于500mA；
最小供应电流：2000mA／12VDC输入时；
授权用户：最少500个；
存储记录：1120条；
工作状态：上电正常绿灯和红灯闪一下，待机灯灭，门磁报警红灯闪烁，合法开锁绿灯常亮到开锁结束，非法指纹闪红灯；
使用寿命：30万次以上；
通讯方式：RS485（默认为9600Bit/s）或标准维根26/34Bit；
开锁方式：上电开锁(远程命令开锁、合法卡刷卡开锁和机械钥匙开启)，断电自动上锁。
防水等级：IP65。
门禁功能
门禁授权人数：最多512人;
软件授权：由系统软件通过联网通信授权(建议使用软件授权)；
事件记录，最多1120条历史记录（可扩充），超过1120条时覆盖最早存储的历史记录；
RS485联网实时监控、门状态、手柄状态、实时钟功能；
一路外接门磁接口；
采用欧标锁芯，支持应急机械钥匙开锁功能；
双锁止设计，在有电且网络正常情况下禁止钥匙开启，断电或离线允许钥匙开启。
开锁方式
密码开锁
指纹开锁
远程开锁
机械钥匙开锁（全部型号都支持）。
通信方式：
其它系列：采用RS485通信方式与后端PC保持通信，通信速率默认为9600BPS，其通信ID默认为1，可通过调试工具修改其ID。
备注：假如忘记设备ID，可通过通用设备ID“ 0”与设备连接，修改其通信地址。
无故障工作时间>10万小时。
整机外观锁体正面
锁体尺寸（公差±5%）
密码机柜锁尺寸图
产品接线定义
不同型号的产品接线定义会有不同，请以说明书为准。以下是读卡门禁机柜锁的接线定义：
| 引脚 | 引线颜色 | 功能定义 | 备注 |
| 1 | 棕色 | 485A | RS485差分信号正 |
| 2 | 灰色 | 485B | RS485差分信号负 |
| 3 | 红色 | +12V | DC12V供电正极 |
| 4 | 黑色 | GND | DC12V供电负极 |
| 5 | 黄色 | 手动开门 | 低电平开锁 |
| 6 | 紫色 | D.SW | 外接门磁输入 |
| 7 | 黑色 | GND | 门磁GND |
