密码智能机柜锁
- 型号RV900LC-M03
- 类型
- 其他
RV900LC-M03电子密码机柜锁是我公司的最新专利产品，在普通机柜锁、电控锁的基础上最新开发的高科技创新产品。
l 产品概述
RV900LC-M03电子密码机柜锁是我公司的最新专利产品，在普通机柜锁、电控锁的基础上最新开发的高科技创新产品。它将“密码键盘”、“门禁控制器”等全部巧妙集中到“机柜锁”锁体内，使之“一体化”，方便安装、调试；并且结合RS485网络通信，组成智能安全的“出入”控制系统，具有网络联结的保安、监控功能，广泛使用于各种户外、室内中大型智能化电信机柜等要求实时监控的场所，它采用电子智能控制、“ID+密码”开锁，功能多、安全可靠。突出优点：集成度高、易安装、易升级、防水性能优、三级防雷保护、应急钥匙采用互开率极低的电脑钥匙锁芯、业界独一无二、誉为智能机柜的守护神等。
l 技术参数：
锁体尺寸：170MM（长）X 42MM（宽）X 60MM（厚）±5％
锁体净重：0.9Kg±5％
颜 色：黑色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工 作 电 流：静态待机时小于150mA，电控开锁时小于500mA
最小供应电流：1000mA／12VDC输入时
工作状态：正常待机不亮灯，按键正确蓝灯闪一次，开锁长亮3秒，错误按键或报警红灯闪烁。
特殊参数
使用寿命：35万次以上；
通讯方式：RS485，9600bit/s(默认)；
开锁方式：电控开启(远程命令开锁、密码开锁、联动输入开锁)和机械钥匙开启，关门并按下手柄后自动上锁；
l 产品功能
门禁功能
l 门禁授权，最多能512个用户；
l 软件授权：由系统软件通过联网通信授权(建议使用软件授权)；
l 事件记录，最多1120条历史记录（可扩充），超过1120条时覆盖最早期存储的历史记录；
l RS485联网实时监控、门状态、手柄状态、实时钟功能；
l 一路外接门磁接口、一路联动输入接口（光耦隔离保护）；
l 应急机械钥匙开锁功能（采用业界互开率极低的电脑钥匙锁芯确保安全）1/250000。
开门方式
l “ID+密码”开门；
l 远程命令开门；
l 机械钥匙开门。
RS485通信
RV900LC-M03采用RS485通信方式与后端PC保持通信，通信速率默认为9600BPS，其通信ID默认为1，可通过调试工具修改其ID。
备注：假如忘记设备ID，可通过通用设备ID“0”与设备连接，修改其通信地址。
l 密码开锁操作方法：
1、工程密码使用方法：
首次在机柜上装好锁之后，可以输入“1234+*”或“6666+*”或“8888+*”后按下手柄做开门调试使用。授权用户之后工程密码失效。（备注：“9/*”和“0/#”为复合键，短按代表数字“9”或“0”，长按代表功能键“*”或“#”，下同）
2、ID+密码开门方法：
先通过软件授权1个用户，假设用户的ID号是“0000 0001”，个人密码是“1234”，开锁时先按“用户ID号0001”（只需输入ID号的后四位数字，再依次按四位密码“1234”，蓝灯亮时手柄弹起，旋转手柄开锁。
3、远程开门：
在确认上位机软件和机柜锁已联网成功的状态下，点击软件中的“远程开门”，看见设备蓝灯亮时按下手柄，手柄弹起后即可向左或向右旋转开锁。
4、钥匙开门：
用配套的工具打开锁孔上面的保护钢片，再用钥匙插入钥匙孔位顺时针旋转90度，手柄弹起后即可旋转开锁。

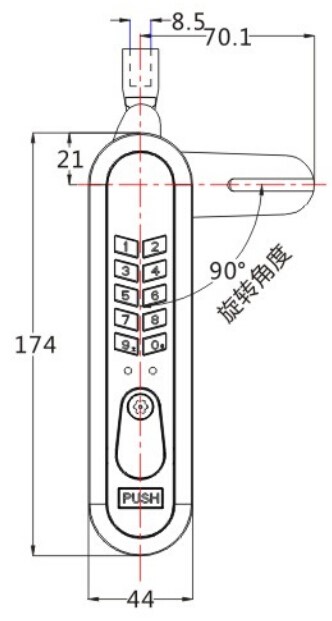

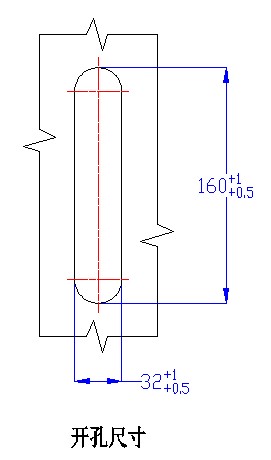

锁体尺寸：公差±5%
锁体侧面
锁体正面
l 产品接线定义
1、电源、通信接线
2、门磁输入接线
3、联动开锁输入接线
RV900LC-M03电子密码机柜锁是我公司的最新专利产品，在普通机柜锁、电控锁的基础上最新开发的高科技创新产品。它将“密码键盘”、“门禁控制器”等全部巧妙集中到“机柜锁”锁体内，使之“一体化”，方便安装、调试；并且结合RS485网络通信，组成智能安全的“出入”控制系统，具有网络联结的保安、监控功能，广泛使用于各种户外、室内中大型智能化电信机柜等要求实时监控的场所，它采用电子智能控制、“ID+密码”开锁，功能多、安全可靠。突出优点：集成度高、易安装、易升级、防水性能优、三级防雷保护、应急钥匙采用互开率极低的电脑钥匙锁芯、业界独一无二、誉为智能机柜的守护神等。
l 技术参数：
锁体尺寸：170MM（长）X 42MM（宽）X 60MM（厚）±5％
锁体净重：0.9Kg±5％
颜 色：黑色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工 作 电 流：静态待机时小于150mA，电控开锁时小于500mA
最小供应电流：1000mA／12VDC输入时
工作状态：正常待机不亮灯，按键正确蓝灯闪一次，开锁长亮3秒，错误按键或报警红灯闪烁。
特殊参数
使用寿命：35万次以上；
通讯方式：RS485，9600bit/s(默认)；
开锁方式：电控开启(远程命令开锁、密码开锁、联动输入开锁)和机械钥匙开启，关门并按下手柄后自动上锁；
l 产品功能
门禁功能
l 门禁授权，最多能512个用户；
l 软件授权：由系统软件通过联网通信授权(建议使用软件授权)；
l 事件记录，最多1120条历史记录（可扩充），超过1120条时覆盖最早期存储的历史记录；
l RS485联网实时监控、门状态、手柄状态、实时钟功能；
l 一路外接门磁接口、一路联动输入接口（光耦隔离保护）；
l 应急机械钥匙开锁功能（采用业界互开率极低的电脑钥匙锁芯确保安全）1/250000。
开门方式
l “ID+密码”开门；
l 远程命令开门；
l 机械钥匙开门。
RS485通信
RV900LC-M03采用RS485通信方式与后端PC保持通信，通信速率默认为9600BPS，其通信ID默认为1，可通过调试工具修改其ID。
备注：假如忘记设备ID，可通过通用设备ID“0”与设备连接，修改其通信地址。
l 密码开锁操作方法：
1、工程密码使用方法：
首次在机柜上装好锁之后，可以输入“1234+*”或“6666+*”或“8888+*”后按下手柄做开门调试使用。授权用户之后工程密码失效。（备注：“9/*”和“0/#”为复合键，短按代表数字“9”或“0”，长按代表功能键“*”或“#”，下同）
2、ID+密码开门方法：
先通过软件授权1个用户，假设用户的ID号是“0000 0001”，个人密码是“1234”，开锁时先按“用户ID号0001”（只需输入ID号的后四位数字，再依次按四位密码“1234”，蓝灯亮时手柄弹起，旋转手柄开锁。
3、远程开门：
在确认上位机软件和机柜锁已联网成功的状态下，点击软件中的“远程开门”，看见设备蓝灯亮时按下手柄，手柄弹起后即可向左或向右旋转开锁。
4、钥匙开门：
用配套的工具打开锁孔上面的保护钢片，再用钥匙插入钥匙孔位顺时针旋转90度，手柄弹起后即可旋转开锁。
锁体尺寸：公差±5%
锁体侧面
锁体正面
l 产品接线定义
1、电源、通信接线
| 第1线 | 红色 | +12V | DC12V供电 |
| 第2线 | 黑色 | GND | |
| 第3线 | 黄色 | ARM(OC) | 报警输出（OC门） |
| 第4线 | 绿色 | 485A | RS485通信端 |
| 第5线 | 白色 | 485B |
2、门磁输入接线
| 第1线 | 紫色 | DOOR.SW | 外接“门磁”输入端 |
| 第2线 | 黑色 | GND |
3、联动开锁输入接线
| 第1线 | 棕色 | NC | 备用 |
| 第2线 | 灰色 | NC |
