IC卡型维根读卡机柜锁

一、 引言
RV900LC-WR05IC IC 卡型维根读卡机柜锁是我公司的最新专利产品，在普通机柜锁、IC 读 卡锁的基础上最新开发的高科技创新产品。它将“IC 读卡器”、“锁控单元”等全部巧妙集中 到“机柜锁”锁体内，使之“一体化”，方便安装、调试。广泛使用于各种户外、室内中大型 智能化电信机柜等要求实时监控的场所，它采用电子智能控制、非接触智能卡开锁，功能多、 安全可靠。突出优点：刷卡距离远、灵敏度高、具有控制钥匙开启功能、三级防雷保护、应急 钥匙采用欧式圆筒销子半锁锁芯、开孔尺寸 150X25MM，可方便替换传统的机械式机柜锁，无需 修改孔位。


二、产品的名称和型号

产品名称：IC 卡型维根读卡机柜锁对外型号：RV900LC-WR05IC
对内型号：RV900LC-WR05IC

三、 引用的标准和规范

四、使用环境
表 1 ：环境条件


项   目	要        求
场   所	室内
工作环境	-10～50℃、20～90％（无结露·结冰）
存储环境	-20～60℃、20～90％（无结露·结冰）
大气压力	大气压力：70～106Kpa
冷却方式	自然冷
防护等级	IP55
运输条件 标准	参照 GB/T 14508-93 等级公路货物运输机械环境条件，公路等级 2M3（次高级或中级路 面的三、四级公路）


表 2：运输的机械条件


1	正弦振动	GB/T 14508	2～8Hz,7.5mm 8～200Hz,20m/s2 轴向各5个扫频循环
2	平稳随机振动	GB/T 14508	2～10Hz,30m2/s3 10～200Hz,3m2/s3 每方向30分钟
3	非稳态振动（冲 击试验）	GB/T 14508	300m/s2，3轴向，各3次
4	自由跌落	GB/T 14508	1.0M，6个面各1次



五、功能、性能指标及使用要求

1、 性能指标
锁体尺寸：230MM（长）X 41MM（宽）X 67（厚）±5％
锁体净重：0.95Kg±5％
颜    色：黑色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工 作 电 流：静态待机时小于250mA【含控制钥匙开启装置时】，动态刷卡开锁（或启动 钥匙控制装置）时小于500mA。
最小供应电流：1000mA／12VDC输入时 支持卡类型：适合各种封装的IC卡片；
RF工作频率： 13.56MHZ±5%
刷卡距离： 20-50毫米【与卡片的质量有关】
 工作状态：状态灯定义如下表


指示 灯	状态	状态说明
绿灯	常灭	锁闭合
	常亮	锁开，并且手柄抬起。
	闪烁两次	提示表示正常上电
	闪烁一次	刷卡或正常开锁后将门关好并闭合手柄。
红灯	常灭	锁正常
	一直闪烁	提示非法开门，即门被强行打开
	闪烁一次	提示未授权卡刷卡


特殊参数
使用寿命：10万次以上
通讯方式：维根接口，光耦隔离OC输出；
开锁方式：电控开启和机械钥匙开启，关门自动上锁。
读卡方式：读IC卡序列号方式


2、 产品功能

2.1 IC 读卡维根输出给控制器 该产品将用户刷卡后的卡号,通过标准的维根通讯协议,以 26BIT 传输格式,传送给控制 器,并以 LED 状态指示刷卡是否成功。
维根输出格式：

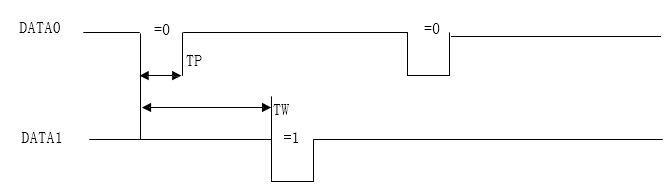

由 DATA0 / DATA1 双线分别将“0”或“1”输出。输出“0”时：DATA0 线上出现 负脉冲输出“1”时：DATA1 线上出现负脉冲，如下图：负脉冲宽度 TP=80+10 微秒； 重复周期 TW=1800+100 微秒，
1 微秒=1/1000000 秒


读卡器从左至右输出数据（0或1）流，下述符号E，或C，或O，或X等，都是表示该位置上 的  0或1。 符号E：偶校验码； 符号O：奇校验码；符号XXXX一般表示逻辑异或校验。

2.2 手柄开启状态、机柜门开关状态识别及复合门磁输出 本读卡机柜锁设计有霍尔开关检查锁体手柄开启状态即锁状态，另外接收机柜锁门磁的
干接点状态输入，二者是与的关系，合并输出门磁信号给控制器。OC门输出。

2.3 接收控制器干节点输入，电控开锁 本读卡机柜锁接收控制器开锁继电器的干接点（N.O 和 COM）输入，短路 0.5 秒以上有效开锁，手柄闭合自动上锁。

2.4 支持钥匙开锁控制功能 本读卡机柜锁支持客户对备用钥匙开启的控制，即该锁加电且正常的条件下，不允许机
械钥匙开启，当锁体断电或故障的条件下，允许机械钥匙开启。

2.5 工程钥匙控制
本读卡机柜锁提供一个输入，当该输入与 GND 短路时，机械钥匙开启不控制，用于锁体 施工阶段的管理，当锁体正式投入使用是断开该输入，就可以控制机械钥匙的开启，确保安全。


六、电磁环境的抗干扰性试验及其他要求

1、 静电放电抗扰度 (ESD)
1) 采用标准: GBT17626.2
2) 试验条件 : （试验等级: 3级）


放电部位	壳体、信号口
接触放电	±6kV
空气放电	±8kV

3）判定标准：静电放电时应能正常工作，功能劣化但可自动恢复是可接受的；如果出现 功能劣化或丧失，需人工干预才能恢复，判为不合格。不带电进行测试，测试后应能 正常工作，如果出现功能劣化或者丧失，判为不合格。
4)  测试要点：测试前要先用测试工装检验硬件是正常的。

2、电快速瞬变脉冲群抗扰度试验（EFT/B）

1)  采用标准: GBT17626.4
2)  试验条件：（试验等级: 3级）


试验端口	供电电源端口	数据端口
开路输出电压（±10%）	电压峰值±2kV	电压峰值±1kV
脉冲的重复率（±20%）	100kHz	100kHz


3)  判定标准：功能或性能暂时降低,  但能自行恢复；如果出现功能劣化或丧失，需 人工干预才能恢复，判为不合格。


3. 浪涌(冲击)抗扰度试验(SURGE)
1)   采用标准 : GBT17626.5
2)   试验条件：（试验等级: 3级）


试验端口	电源端口及通讯端口
开路试验电压（±10%）组合波 形1.2/50us～8/20us	线－线 ±2kV
	无

3）判定标准：试验时应能正常工作，功能劣化但可自动恢复是可接受的；如果出现功 能劣化或丧失，需人工干预才能恢复，判为不合格。通讯口试验后，能正常工作， 判为合格。
4)  测试要点：测试前要先用测试工装检验硬件是正常的。



4．安规要求 符合GB4943。
5. 产品可靠性MTBF要求 无故障工作时间>10万小时。


七、整机外观及相关尺寸

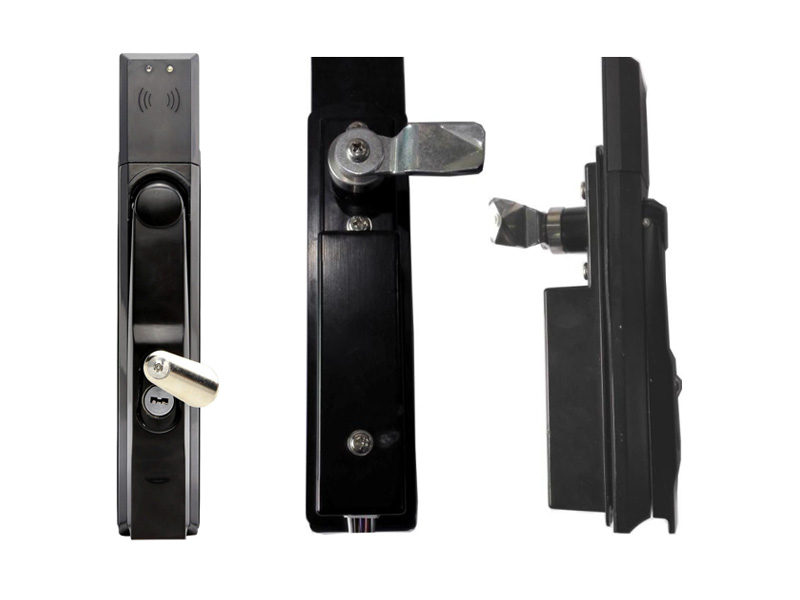

锁体及装饰面板




锁体尺寸：公差±5%










八、产品提供的资料

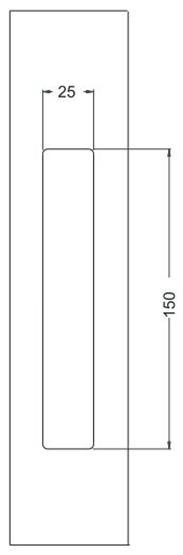

开孔尺寸图

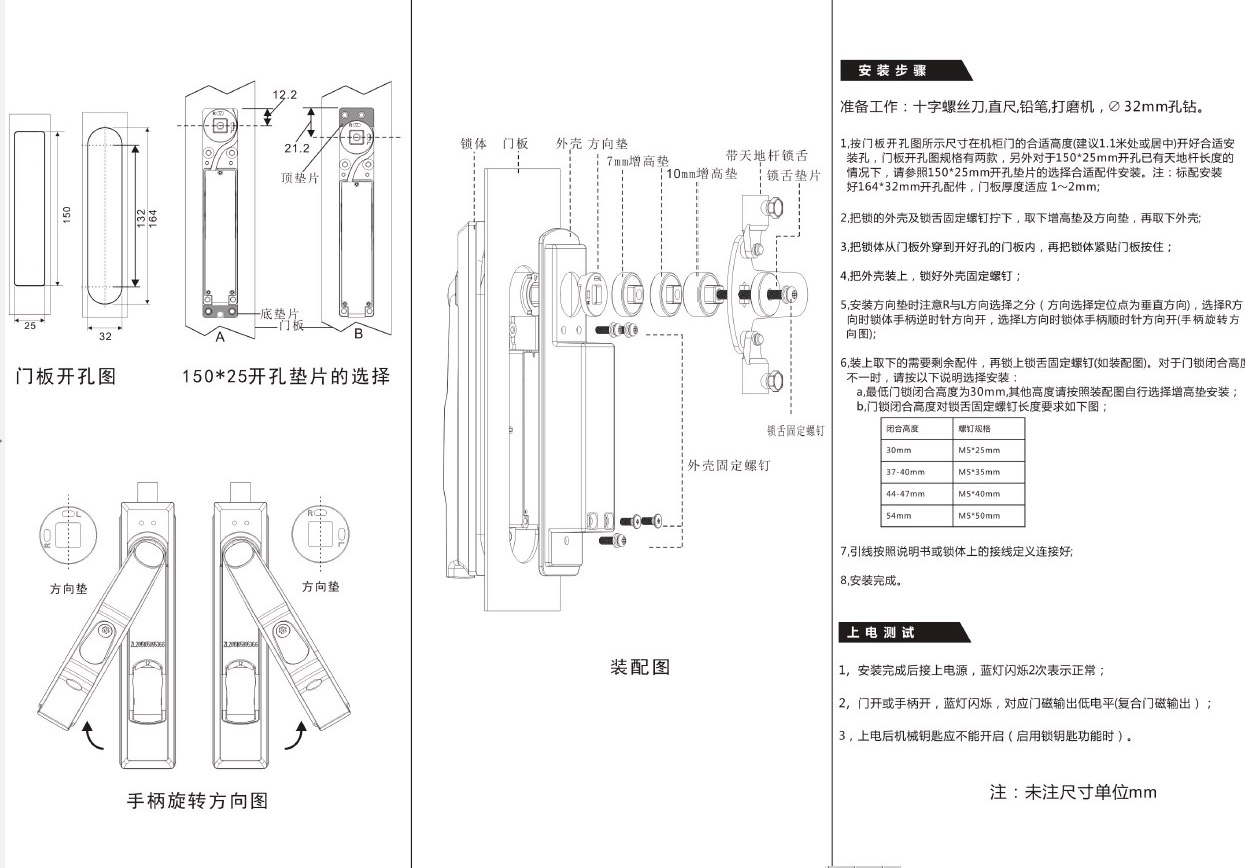

提供详细的使用说明书（包括产品功能介绍、安装调测步骤、包装清单、注意事项、故障维护等内容），与上位通讯协议。



资料名称	说明
用户手册（产品说明书）	使用者在阅读用户手册后，能够了解产品的技术 规格、功能、安装说明等。
通讯协议	见《维根通讯协议》




九、产品接线定义

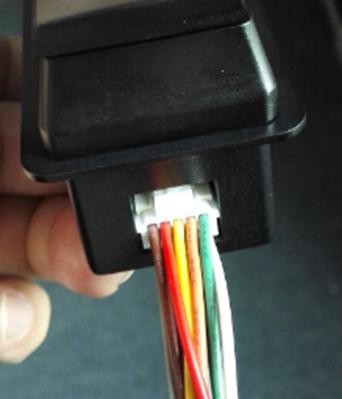

2X5P 带锁接插线定义


引脚	引线颜色	功能定义	备注
1	棕色	UNLOCK	开锁信号，低电平有效
2	灰色	ON_KEY	与 GND 短路有效，钥匙无法开 启，反之钥匙可以开启。
3	红色	+12V	DC12V 供电正极
4	棕色	GND	配合 UNLOCK 共地
5	黄色	GND	外接门磁地线
6	紫色	D.SW	外接门磁输入
7	橙色	D.SW_OC	OC 复合门磁输出
8	黑色	GND	DC12V 供电负极
9	绿色	WD0	维根输出 D0
10	白色	WD1	维根输出 D1
