读卡+指静脉RV400

l  产品名称：读卡+指静脉
l  产品型号：RV400- 200-Z6

l  产品概述：
手指静脉是一种新的生物特征识别技术，它利用手指内的静脉分布图像来进行身份识别。医学研究证明，手指静脉的形状具有唯一性和稳定性，即每个人的手指静脉图像都不相同，同一个人不同的手指的静脉图像也不相同，这就为指静脉提供了医学依据。由于其对人体无害，具有不易被盗取、伪造等特点。该识别技术可广泛应用于银行金融、政府国安、教育社保等领域的门禁系统。该产品具有外形美观高档（流线型弧面设计）、大屏显示一目了然、指静脉活体识别安全性无容置疑、触摸键盘永不磨损、容量大、识别速度快、高清语音提示更加人性化、防拆开关报警确保设备安全等特点。
适用场所：
应用于工厂（公司）考勤（防止代打卡）、高档智能楼宇、银行金融门禁管理、监狱通道门禁管理、政府机构的门禁管理。
l  技术参数

尺寸	290mm（长）X 110mm（宽）X 90mm（厚）±5%
颜色	白银+茶色
净重	900g ±5%
电源	额定工作电压：12VDC±5% 额定工作电流：300mA±5% 最小供应电流：500mA/12V DC输入时
显示	3.5英寸TFT彩色液晶显示屏，像素320（RGB）X 240，4：3方
键盘	3X4键电容式触摸键盘，背面丝印永不磨损
指静脉容量	6000个（每人2枚指静脉计算）
扫描方式	透过型光学方式
认证时间	小于1.5s
工作模式	1:N对比：支持指静脉、刷卡、按键独立工作 1:1对比：支持按键输入用户ID+指静脉，支持刷卡+指静脉 密码功能：指静脉+密码，刷卡+密码，ID+密码
通讯方式	标准以太网和RS485
通讯速率	RS485：9600/19200/38400/115200 BPS可设置，默认38400BPS
支持卡类型	ID或IC卡或CPU卡
RF工作频率	ID卡125KHZ±5%，IC卡 13.56MHZ±5%
工作环境	-10～+55℃、20%～90%（无结露·结冰）
存储环境	-20～+70℃、5%～90%（无结露·结冰）
传输距离	韦根方式传输小于60米，RS485传输方式小于1200米，TCP小于150米
传感器有效面积	43mmX18mm±5%
指静脉识别角度	±180°
灵敏度等级	拒真率0.000625% 认假率0.000005%


l  接线定义：

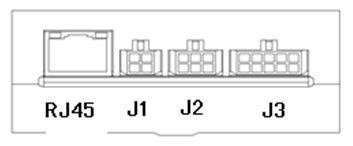

由左到右依次端正为：
TCP端口，电源与韦根端口，继电器输出端口，RS485通信端子
J1  4位插座接线定义

线的颜色	接线定义	功能定义	说明
红色	+12V	电源正极	设备电源输入
黑色	GND	电源负极
绿色	WD0	维根DATA0输出	维根信号输出
白色	WD1	维根DATA1输出

2、J2 6位插座接线定义

线的颜色	接线定义	功能定义	说明
灰色	N.C1	继电器#1常闭端	开锁继电器输出
橙色	COM1	继电器#1公共端
白色	N.O1	继电器#1常开端
蓝色	N.C2	继电器#2常闭端	响铃或联动继电器输出
橙色	COM2	继电器#2公共端
白色	N.O2	继电器#2常开端

3、J3  10位插座接线定义：

线的颜色	接线定义	功能定义	说明
橙色	COM3	继电器#3公共端	防拆报警继电器输出
白色	N.03	继电器#3常开端
黄色	INPUT1	光耦隔离输入#1	备用
紫色	INPUT2	光耦隔离输入#2
蓝色	INPUT3	光耦隔离输入#3
黑色	GND	地线
绿色	VD-OUT	视频信号输出	备用
白色	AGND	视频信号地
棕色	485A	RS485通信差分信号正	RS485通信接口
灰色	485B	RS485通信差分信号负

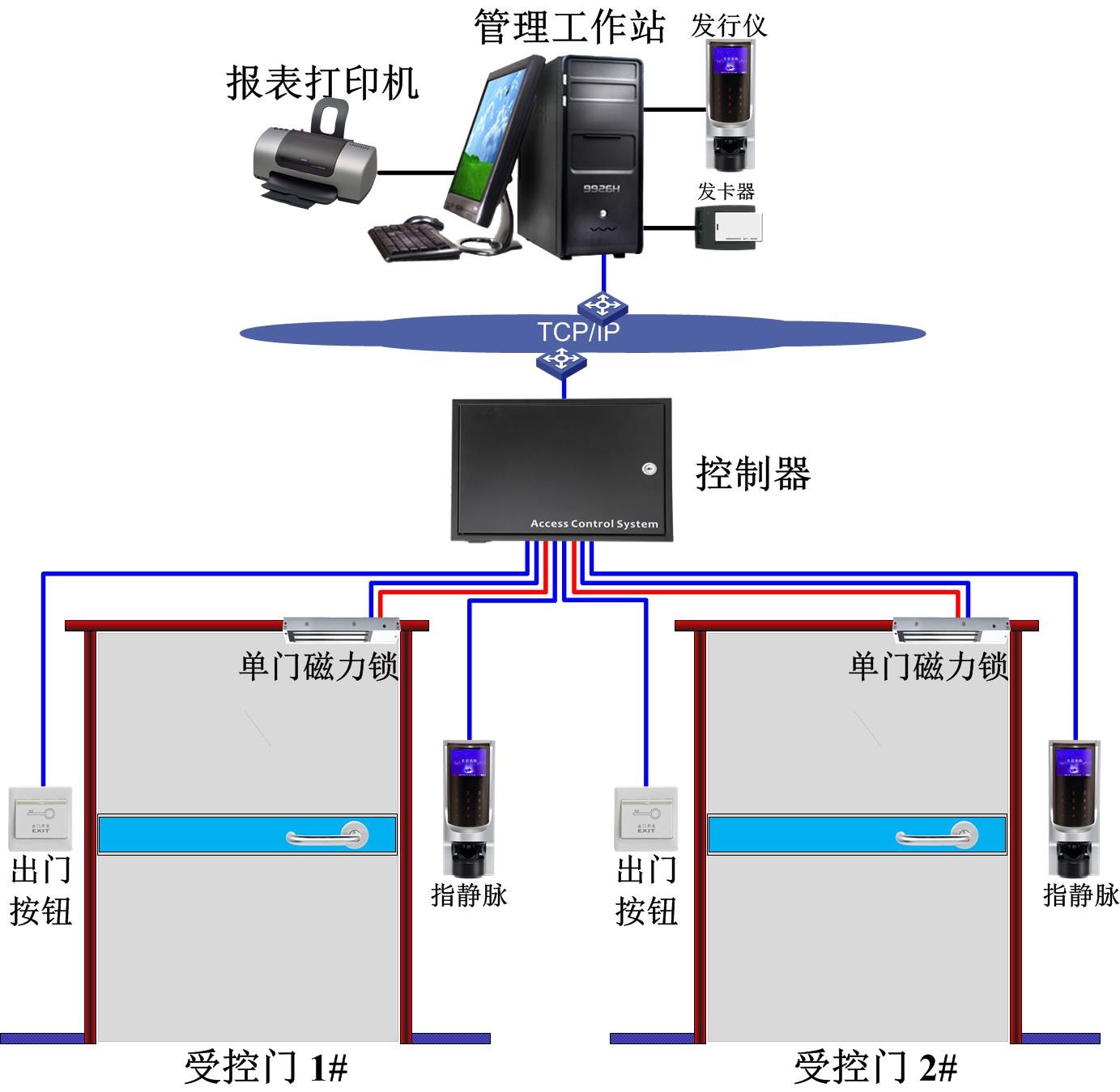

读卡+指静脉拓朴图
