监所通道管理门禁控制器
- 型号RV600-806D4C/-E
- 类型
- 其他
l 性能概述 RV600-806D4C/-E可独立控制1-4道门,与相关配套软件配合,组成完整的监狱通道管理系统。控制器接收到刷卡及上位机的相关指令,通过人脸识别比对,及门状态的监测等,实现
l 性能概述
RV600-806D4C/-E可独立控制1-4道门,与相关配套软件配合,组成完整的监狱通道管理系统。控制器接收到刷卡及上位机的相关指令,通过人脸识别比对,及门状态的监测等,实现通道的进出管理。具有多门互锁联动功能、多人多组多时段管理、防反潜防尾随;可与消防系统联动;具有非法闯入报警,门开超时报警,胁迫开门进入报警;与监控配合可实行远程放行管理,具有超级密码开门、反胁迫、远程实时报警、联动摄像等功能。
适用场所:
银行通道、监狱通道的双门互锁及多门互锁
l 技术参数
l 接线定义:
安装说明
门禁控制器可广泛应用于各种运行环境,为保证系统稳定运行,请遵守以下原则:
1、控制器不要安装在高压电源箱旁,以及大变压器或高电压、强电流场、高温、潮湿的环境。
2、为了调试检修的方便,控制器安装的高度不要超过1.45米,同时请预留足够的安装空间,确保可以方便的打开控制器机箱。
3、控制器必须单独接地,确保安装地点附近有接地设备。
4、控制器机箱必须紧固安装。
5、系统的布线属于弱电布线,除电源线外,其它设备用线不要走强电槽或强电线管,如果因安装环境限制必须走,要走平行线,并想方设法隔开0.5米距离以上,整个系统各类型线缆之间尽量保持远离。
安装步骤
1、将控制器铁盒水平摆在需要安装的墙面高度上,并在墙面上沿铁盒做4个安装孔的打孔标记。
2、在做好标记的安装孔位墙面上,用冲击钻钻出4个安装孔。
3、在已打好的安装孔位墙面上,打上4个固定胶塞。
4、将控制盒摆正,拧上4枚安装固定螺丝,将控制器铁盒固定牢固,安装完成。
RV600-806D4C/-E可独立控制1-4道门,与相关配套软件配合,组成完整的监狱通道管理系统。控制器接收到刷卡及上位机的相关指令,通过人脸识别比对,及门状态的监测等,实现通道的进出管理。具有多门互锁联动功能、多人多组多时段管理、防反潜防尾随;可与消防系统联动;具有非法闯入报警,门开超时报警,胁迫开门进入报警;与监控配合可实行远程放行管理,具有超级密码开门、反胁迫、远程实时报警、联动摄像等功能。
适用场所:
银行通道、监狱通道的双门互锁及多门互锁
l 技术参数
尺寸 | (控制板)440mm(长)× 310mm(宽)× 50 mm(高)±5% |
颜色 | 黑色 |
显示 | LED显示 |
净重 | 3.5Kg±5%含铁盒(因包装不同,如有不符请以实物为准) |
电源 |
交流电源: l 电压:115VAC-230VAC l 额定电压:220VAC l 电流:静态待机电流小于80mA、动态电流小于150mA |
读卡距离 | 由读卡器类型决定20~50mm(Mifare卡读卡距离) 50~150mm(EM卡读卡距离) |
通讯方式 | 支持RS422,RS485,TCP/IP三种方式 通讯速率:19200BPS |
工作方式 | 声光指示工作状态,待机时蓝灯常灯,各门状态指示灯闪烁;刷非法卡时,蜂鸣器叫一声;刷合法卡时,蜂鸣器叫一声,相应继电器动作。多路输入输出接口;可实现多门联动互锁,驱动障碍门;不同的报警输入。报警锁死、一键锁死功能;本地请求、中心确认功能;支持所有标准维根输出的生物识别仪、读卡器等设备; |
温度 | 工作环境:温度-10℃~+55℃ |
存储环境:温度-20~+70℃ | |
湿度 | 工作环境:湿度20%~90%(无结露·结冰) |
存储环境:湿度5%~90%(无结露·结冰) | |
用户记录 | 无限制 |
永久保存 | |
读卡器 | 可外接10个读卡器,分进出 |
特点 | CHD806D4C监所通道管理门禁控制器,通过RS422,RS485或TCP/IP以太网,与产品应用软件进行联网,可以实现对控制器的系统时间读取和设置,人员授权,门禁参数的读取和设置,记录的处理,以及实时监控。监狱通道管理控制器与相关配套软件配合,组成完整的监狱通道管理系统。控制器接收到刷卡及上位机的相关指令,通过人脸识别比对,及门状态的监测等,实现通道的进出管理。 |
抗扰度指标 |
静电放电:接触放电±6KV 空气放电±8KV 电快速瞬变脉冲群:供电电源端口电压峰值±2KV I/O信号、数据端口电压峰值±1KV脉冲的重复率100KHz 浪涌(冲击) :电源端口及通讯端口线-线 ±2KV 线-地 ±2KV |

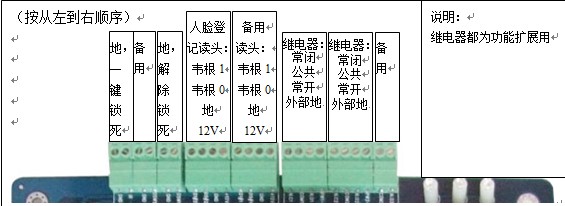

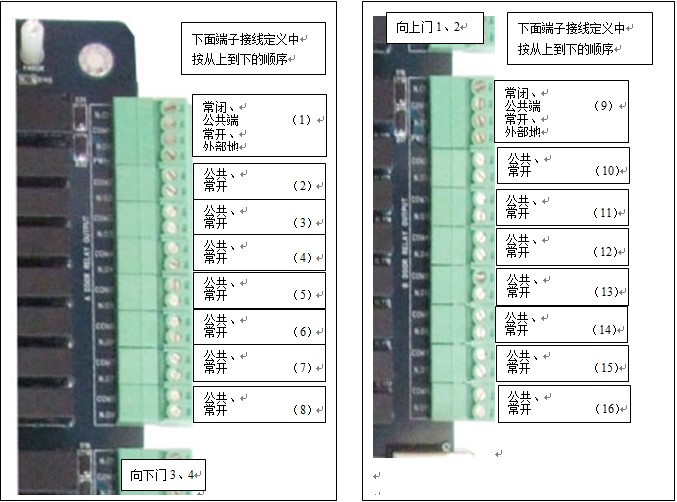

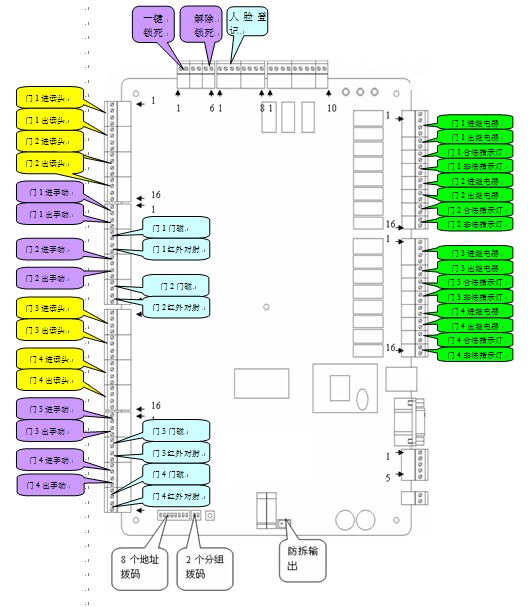

l 接线定义:
安装说明
门禁控制器可广泛应用于各种运行环境,为保证系统稳定运行,请遵守以下原则:
1、控制器不要安装在高压电源箱旁,以及大变压器或高电压、强电流场、高温、潮湿的环境。
2、为了调试检修的方便,控制器安装的高度不要超过1.45米,同时请预留足够的安装空间,确保可以方便的打开控制器机箱。
3、控制器必须单独接地,确保安装地点附近有接地设备。
4、控制器机箱必须紧固安装。
5、系统的布线属于弱电布线,除电源线外,其它设备用线不要走强电槽或强电线管,如果因安装环境限制必须走,要走平行线,并想方设法隔开0.5米距离以上,整个系统各类型线缆之间尽量保持远离。

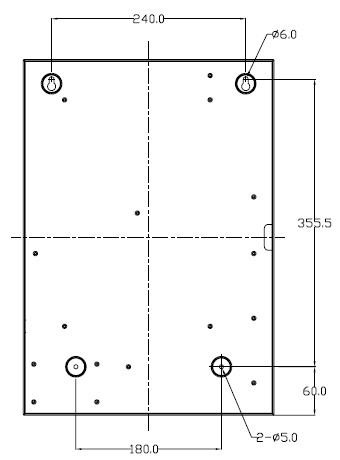

安装步骤
1、将控制器铁盒水平摆在需要安装的墙面高度上,并在墙面上沿铁盒做4个安装孔的打孔标记。
2、在做好标记的安装孔位墙面上,用冲击钻钻出4个安装孔。
3、在已打好的安装孔位墙面上,打上4个固定胶塞。
4、将控制盒摆正,拧上4枚安装固定螺丝,将控制器铁盒固定牢固,安装完成。
