视频对讲门禁

l  性能概述
RV600AV是一款集视频监控、语音对讲、门禁管理于一体的智能管理系统，有效地将监控、对讲、门禁三方管理有效地整合在一起，操作简单，功能全面，它采用MPEG-4/H.264压缩技术，网络音视频监控传输、支持TCP/ IP与UDP等协议、支持前端刷卡与对讲，通过RJ-45接口，单向传输高质量的图像，实现声音的双方传输，并且可以满足多用户同时访问，它具有如下特点：
Ø  远程设置前端；
Ø  支持单路音频及多路视频输入；
Ø  视频本地预览输出；
Ø  实现监控中心远程对现场（本地）声音监听、对讲；
Ø  视频MPEG4/H.264压缩，音频G.729A压缩；
Ø  支持EM/CPU/IC等智能卡；
Ø  自适应10MHz/100MHz网络；
Ø  实现多路报警输入联动，支持本地报警输出
Ø  应用范围：广泛应用于电力无人驻守变电站、电信机房、银行、物流仓库、物资中心、道路交通、森林监控、学校、家庭监控、海关、写字楼等场所。

l  技术参数

型号/参数	主机：RV600AV-M / 门口机：RV600AV-S
图像传感器	1/3〞SONY低照度1 Lux
视频分辨率	PAL：704x576(D1);352x288(CIF);176x144(QCIF) NTSC：704x480(D1);352x240(CIF);176x120(QCIF)
照度	0.1Lux/F1.2（彩色模式）,0.01Lux（黑白模式）
信噪比	≥50dB
电子快门	手动/自动（区间可调，1/3~1/10000）
视频压缩标准	H.264 Main Profile@Level 3.0 / MJPEG可选
视频帧率	主码流：1~15帧（1600x1200）；1~25帧（其它分辨率） 次码流：1~25帧
码率控制	CBR、VBR
视频接口	1路BNC模拟视频输出
视频压缩标准	MPEG-4/H.264
音频压缩标准	G.729A
音频采样率	8Kbps
音频输入	1路3.5mm JACK LINE IN
音频输出	1路3.5mm JACK SPEAK OUT
报警接口	1路输入，1路输出（继电器）
网络接口	1路10/100M以太网，RJ45接口
网络协议	标准HTTP,TCP/IP,RTSP,RTP,UDP,RTCP,SMTP,FTP,DHCP,DNS,DDNS,PPPOE
数据存储	视频、图片文件
读卡距离	20～50mm(Mifare卡)、50～150mm（EM卡）
门禁用户	10万
门禁存储记录	65535条
供电	主机：AV220V±10% 门口机：DC12V±10%
功耗	27-45W
工作环境	工作温度-10℃~+55℃，工作湿度10%~90%
外形尺寸	主机：250mm（长）X 390mm（宽）X 67mm（高） 门口机：300mm（长） X 155mm （宽）X 48mm（高）
整机重量	8kg

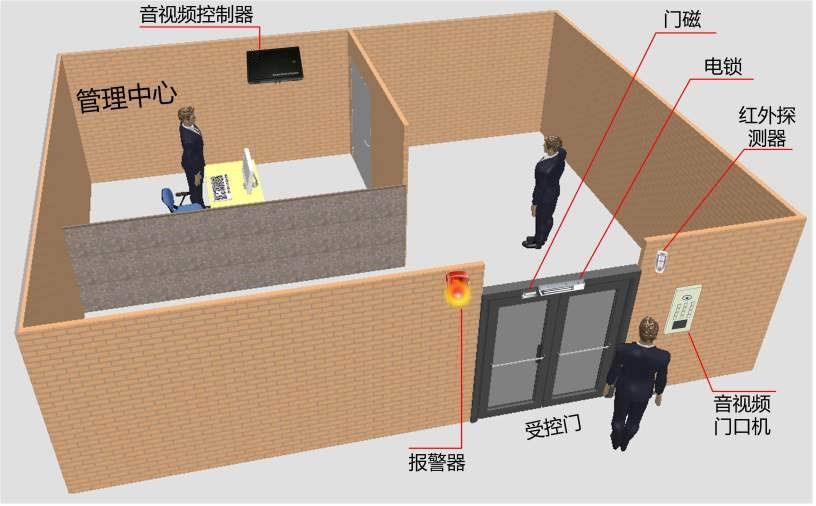

l  系统安装示意图
