太网双门单向控制器
- 型号RV600-A03T2-E
- 类型
- 其他

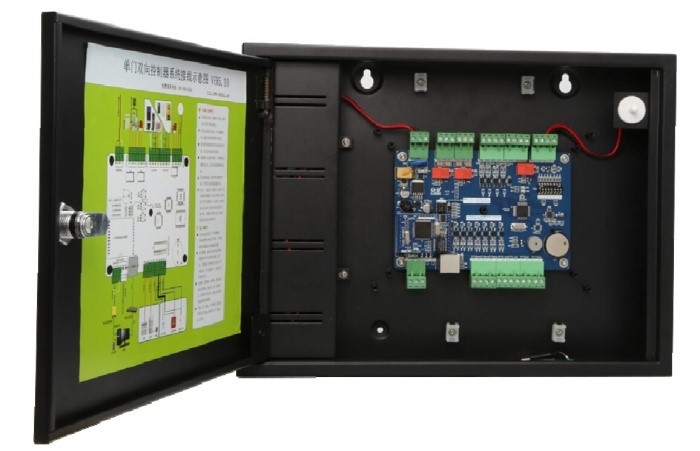

RV600-A03T2-E 以太网双门单向控制器是我司新推出的“T”系列铁盒型产品之一，产品采用插 销开盖式【方便取下盖子安装接线】、电源模块封闭式【兼顾美观和防止触电、屏蔽电源干扰】
l 性能概述
RV600-A03T2-E 以太网双门单向控制器是我司新推出的“T”系列铁盒型产品之一，产品采用插 销开盖式【方便取下盖子安装接线】、电源模块封闭式【兼顾美观和防止触电、屏蔽电源干扰】、多 种出线方式、增加理线固定座、兼容 30W 和 60W 电源模块等革命性铁盒优化设计；主板采用四层板设 计、单面 SMT 贴装、国际品牌 IC、接口采用优质拔插式端子台、三级防雷保护等。该产品具有外形美 观高档、系统接线图一目了然、板面布局合理、配件齐全、使用方便、高质量、高可靠性等特点。广 泛应用于高档智能楼宇、银行金融门禁管理、监狱通道门禁管理、政府机构的门禁管理、IDC 数据机 房门禁管理、智能小区门禁、智能校园门禁等安全要求较高的场合预留多路干接点输入/输出，可外接取电开关、红外、门磁等，并有报警输出；
Ø 最多登记11390个不同用户；用户类型：无类型限制都为一般用户；用户时段：无时段限制
Ø 刷卡开门；远程（通讯命令）开门---遥控开门功能；手动按钮开门（安装室内，或免起身放行）；
Ø RS485、RS422、TCP/IP以太网等联网方式；控制器工作参数的设定与修改；
Ø 用户管理：授权（增加用户）、或取消授权（删除用户）；
Ø 数据采集：历史记录的读取；
Ø 实时监控：门开关状态、红外监控、控制器工作状态等；
Ø 远程命令开门（中心遥控）；
Ø 通信地址码的设定及手动加卡设置：
l 技术参数
l 系统结构示意图
RV600-A03T2-E 以太网双门单向控制器是我司新推出的“T”系列铁盒型产品之一，产品采用插 销开盖式【方便取下盖子安装接线】、电源模块封闭式【兼顾美观和防止触电、屏蔽电源干扰】、多 种出线方式、增加理线固定座、兼容 30W 和 60W 电源模块等革命性铁盒优化设计；主板采用四层板设 计、单面 SMT 贴装、国际品牌 IC、接口采用优质拔插式端子台、三级防雷保护等。该产品具有外形美 观高档、系统接线图一目了然、板面布局合理、配件齐全、使用方便、高质量、高可靠性等特点。广 泛应用于高档智能楼宇、银行金融门禁管理、监狱通道门禁管理、政府机构的门禁管理、IDC 数据机 房门禁管理、智能小区门禁、智能校园门禁等安全要求较高的场合预留多路干接点输入/输出，可外接取电开关、红外、门磁等，并有报警输出；
Ø 最多登记11390个不同用户；用户类型：无类型限制都为一般用户；用户时段：无时段限制
Ø 刷卡开门；远程（通讯命令）开门---遥控开门功能；手动按钮开门（安装室内，或免起身放行）；
Ø RS485、RS422、TCP/IP以太网等联网方式；控制器工作参数的设定与修改；
Ø 用户管理：授权（增加用户）、或取消授权（删除用户）；
Ø 数据采集：历史记录的读取；
Ø 实时监控：门开关状态、红外监控、控制器工作状态等；
Ø 远程命令开门（中心遥控）；
Ø 通信地址码的设定及手动加卡设置：
l 技术参数
| 产品尺寸 | 356MM(长)X 265MM（宽）X 62MM(高)±5%； |
| 产品净重 | 2.7Kg ±5％ |
| 颜色 | 黑色 |
| 额定工作电压 | AC220V 50HZ |
| 输入电压范围 | AC100－240V |
| 工作电流 | 控制器最大工作电流小于300mA |
| 最小供应电流 | 2A／AC220V输入时 |
| 授权用户 | 11390条 |
| 事件记录 | 4096条； |
| 通讯方式 |
RV600-A03T2标准RS485通讯；（RS422通讯方式客户需要订货） RV600-A03T 2-E标准以太网通讯； （注：支持以太网转RS485接指纹机功能） |
| 通讯速率 | CHD806T2为9600BPS，CHD806T2-E为38400BPS |
| 读卡器接口 | 2个维根输入接口，可外接2个维根读卡器，分别控制一门和二门 |
| 输入接口 | 7组光耦隔离输入(出门按钮X2、门磁X2、红外X2、紧急联动) |
| 输出接口 | 2个开门继电器， 1个报警继电器； |
| 驱动能力 | 继电器输出MAX :DC 12V/2A/25sec 24V/2A/25sec AC75V/3A/25sec |
| 工作状态 | 声光提示，上电电源指示灯亮，刷卡开门等动作蜂鸣器声音提示； |

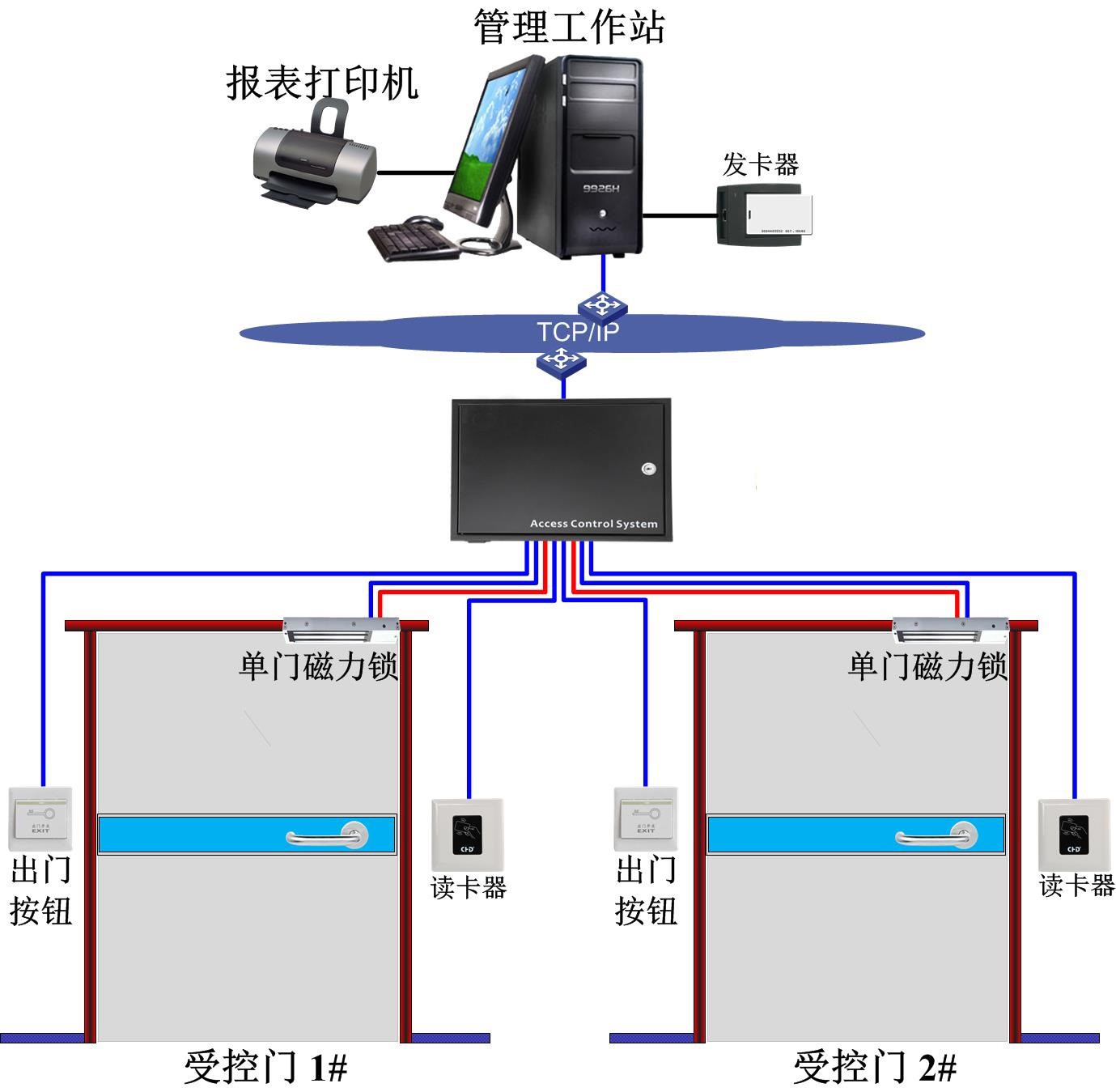

l 系统结构示意图
