银行金库门门禁控制器

  • 型号RV600-A802D1CP
  • 类型
  • 其他

银行金库门门禁控制器是专门为银行门禁设计的银行金库门禁控制器,可实现多人权限开门功能,即需要多个按指纹及密码且均为合法才能开门,该开门方式更适于银行高安全区域的管


性能概述
 银行金库门门禁控制器是专门为银行门禁设计的银行金库门禁控制器,可实现多人权限开门功能,即需要多个按指纹及密码且均为合法才能开门,该开门方式更适于银行高安全区域的管理方式。
该门禁控制器可实现N+1或其它多指纹(IC卡)开门方式,以及本地确认、中心软件开门的远程开门方式。

适用场所:
  楼宇大厦、智能小区、银行、军工电信等场所

技术参数
尺寸 150MM(长)X 100MM(宽)X 28MM(高)±5%
颜色 白色
净重 300g±5%(因包装不同、请以实物为准)
电源 额定工作电压:12VDC
输入电压范围:10.8VDC-13.2VDC
工作电流:小于200mA
温度 工作时     -10℃~ +50℃
  非工作时   -40~70℃
湿度 工作时  20%~90%RH
  非工作时 20~95%
工作状态 待机不亮灯、刷卡开锁闪红灯并响声
用户数量 8100
存储记录 32000条
开门方式 N+1方式,中心确认方式,内部出门按钮,胁迫开门
通讯方式 RS422、RS485、TCP/IP 10M以太网接口三种方式
抗扰度指标 静电放电(ESD):接触放电±6KV  空气放电±8kV

接线定义:

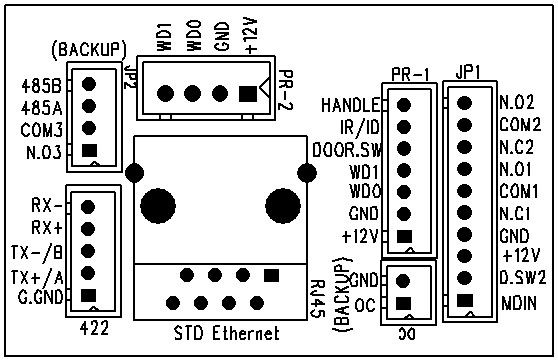

控制器上有10针、7针、5针、4针插座及10位拨动开关各一个,控制器的随机包装内有与这些插座配套的带插头导线一组。(注:JP2和OC为备用接口)如图所示:
http://www.newabel.com/ckfinder/userfiles/images/29.jpg



右排1个7PIN接头:
右排7根引脚线的接头---第一感应头
第1线 +12V(红色) 给感应头的电源+ (+12V)
第2线 GND(黑色) 给感应头的电源- (地)
第3线 WD0(绿色) 感应头#1的维根D0 输入
第4线 WD1(白色) 感应头#1的维根D1输入
第5线 DOOR.SW(紫色) 门磁碰DOOR_SWITCH输入
第6线 IR/ID(橙色) 红外感应器IR/ID输入
第7线 HANDLE(黄色) 手动放行按键HANDLE输入
上排4PIN接头
上排4PIN接头,第二读卡器接头
第1线 +12V(红色) 给感应头的电源+ (+12V)
第2线 GND(黑色) 给感应头的电源- (地)
第3线 WD0(绿色) 感应头#2的维根D0 输入
第4线 WD1(白色) 感应头#2的维根D1输入











左排5PIN接头:RS485/RS422接头
左排10PIN接头

右排10引脚线的接头――电源、继电器等
第1线 MDIN(橙色) (消防)紧急输入
第2线 D.SW2(蓝色) 双门级联输入
第3线 +12V(红色) 电源输入的“+” 电源输入,输入范围10~18VDC
第4线 GND(黑色) 电源输入的“-”
第5线 N.C1(灰色) 继电器1常闭端 开门继电器
第6线 COM1(黄色) 继电器1公共端
第7线 N.O1(白色) 继电器1常开端
第8线 N.C2(蓝色) 继电器2常闭端 报警继电器
第9线 COM2(黄色) 继电器2公共端
第10线 N.O2(白色) 继电器2常开端
